矢量網絡分析儀怎么校準？

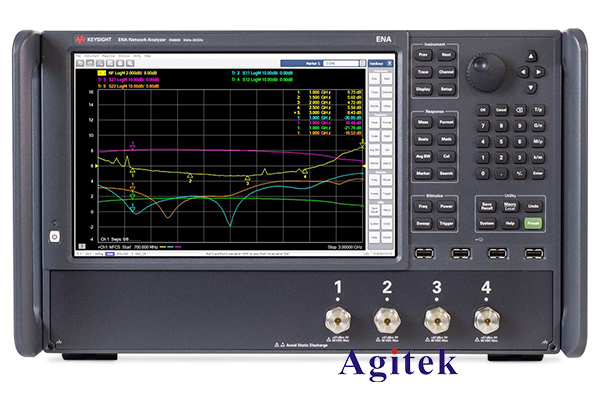

矢量網絡分析儀(VNA)是一種常用于射頻和微波頻段測量的儀器，它能夠精確測量被測設備的幅度和相位特性。然而，在使用VNA進行測量時，必須對其進行校準，以補償自身和測試環境中的一些誤差因素，從而獲得更加精確的測量結果。

VNA校準的目的是建立儀器和測試環境的參考基準，使測量結果盡可能接近實際情況。通常需要進行3種主要的校準:

1. 標準校準(Standard Calibration)

2. 誤差校正(Error Correction)

3. 校準驗證(Calibration Verification)

下面我們將逐一介紹這三種校準方法的具體步驟。

標準校準

標準校準是VNA校準的基礎，其目的是確定儀器本身的誤差特性。這需要使用一組精密的校準標準件，如開路、短路、匹配負載等，它們的特性參數是已知的。

標準校準的步驟如下:

1. 連接校準標準件，并選擇合適的校準方法，如SOLT(Short-Open-Load-Through)、UOSM(Unknown Thru/One-Port)等。

2. 按照儀器提示依次測量各個校準標準件，并保存測量結果。

3. 儀器會根據標準件的已知參數，計算出自身的系統誤差系數。這些誤差系數將在后續的測量中用于補償。

通過標準校準，VNA可以消除自身的系統誤差，如電纜損耗、接頭反射等，提高測量精度。但是，它無法消除測試夾具或被測設備本身的誤差。

誤差校正

誤差校正是在標準校準的基礎上，進一步消除測試環境中的誤差因素。這需要采用一些特殊的校準標準件，如已知特性的測試夾具或校準套件。

誤差校正的步驟如下:

1. 將測試夾具或校準套件連接到VNA輸入端，進行標準校準。

2. 記錄標準校準的誤差系數。

3. 將被測設備連接到VNA輸入端，測量其參數。

4. 儀器會根據之前記錄的誤差系數，對被測設備的測量結果進行補償，從而消除測試環境中的誤差。

通過誤差校正，VNA可以進一步消除諸如測試夾具反射、接頭不匹配等因素引起的誤差，從而獲得更加準確的測量結果。

校準驗證

校準驗證是對前述校準過程的檢查和確認。它使用一種已知特性的驗證標準件，來驗證VNA的校準質量。

校準驗證的步驟如下:

1. 將驗證標準件連接到VNA輸入端，測量其參數。

2. 將測量結果與驗證標準件的已知特性進行比較。

3. 如果測量結果在允許誤差范圍內，則說明VNA的校準是有效的。

4. 如果測量結果超出允許誤差范圍，則需要重新進行標準校準和誤差校正。

校準驗證可以確保VNA測量的可靠性和重復性，是確保測量質量的關鍵步驟。

綜上所述，VNA的校準包括標準校準、誤差校正和校準驗證三個主要步驟。只有經過這三個步驟的校準，VNA才能夠提供可靠、精確的測量結果。在實際使用中，還需要定期進行校準，以確保測量的持續準確性。
