可編程電源如何設定矩形電壓？

在現代電子測試和實驗中，可編程電源是一種不可或缺的工具。其靈活的輸出特性使工程師和技術人員能夠精確地模擬各種電壓波形，以滿足不同的測試需求。本文將探討如何利用可編程電源設定矩形電壓，并提供一些技巧和注意事項，以幫助您在實際應用中獲得最佳性能。

 什么是矩形電壓？

矩形電壓是一種具有恒定幅度和兩個電平（高和低）之間切換的波形。它的特點是周期性變化，通常由高電平和低電平交替組成。這種波形常用于數字電路測試、開關電源以及各種脈沖信號的產生。

 矩形電壓的基本參數

在設定矩形電壓之前，您需要了解其主要參數：

1. 幅度（Voltage Level）：電壓的最大值和最小值，決定了矩形波的高電平和低電平。

2. 頻率（Frequency）：矩形波一個周期內的高低電平切換次數，通常以赫茲（Hz）表示。

3. 占空比（Duty Cycle）：高電平持續時間與一個周期總時間的比值，通常以百分比表示。

 可編程電源的設置步驟

 步驟一：選擇合適的可編程電源

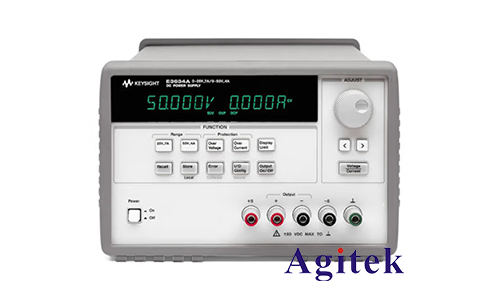

選擇一款支持輸出矩形波形的可編程電源是至關重要的。確保所選電源具有所需的輸出電壓范圍、頻率響應和波形生成能力。許多現代可編程電源不僅支持直流電壓輸出，還具備生成不同波形的功能。

 步驟二：設置輸出電壓

1. 連接電源：將可編程電源連接到測試設備或負載。

2. 設定高電平和低電平：通過電源的控制面板或軟件界面，分別設置高電平（例如5V）和低電平（0V）的輸出電壓。

3. 確認設置：在設置完成后，檢查輸出電壓是否符合要求。

 步驟三：設定頻率和占空比

1. 選擇頻率：根據測試需求，選擇適宜的頻率。例如，要測試一個工作在1kHz下的電路，就需要將電源頻率設置為1kHz。

2. 調整占空比：設定高電平和低電平的持續時間，以滿足特定的占空比要求。例如，50%的占空比意味著高電平持續時間與低電平持續時間相等。

 步驟四：開始輸出

在完成所有設置后，可以啟動可編程電源開始輸出矩形波形。此時，您可以使用示波器或電壓表監控輸出波形，并確保其符合預期。

 實際應用中的注意事項

1. 負載特性：不同負載對矩形電壓的響應可能不同，務必確保您的負載適合矩形波形的測試。

2. 外部干擾：確保測試環境中沒有額外的電磁干擾，這可能會影響到測量結果。

3. 熱管理：長時間輸出高頻矩形波可能導致可編程電源過熱，注意散熱問題，避免設備損壞。

4. 參數變化：在測試過程中，如果波形不穩定，應及時檢查設置和連接，確保參數設置正確。

可編程電源的靈活性和功能使其成為測試和實驗中不可或缺的工具。通過正確的設置，您可以方便地實現矩形電壓輸出，滿足各種應用需求。在實際操作中，了解并掌握電源的各項設置，并密切關注負載特性和測試環境，皆能有效提升測試的準確性和可靠性。

如果您還有其他關于可編程電源設置和應用的問題，請隨時聯系我，我會很樂意為您提供進一步的幫助！
