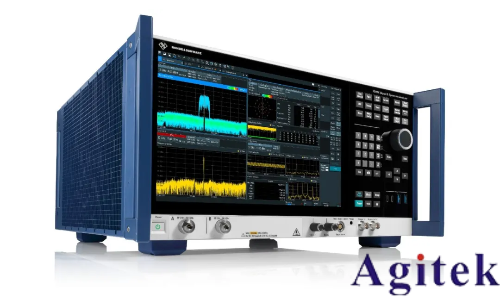

羅德與施瓦茨FSWX信號與頻譜分析儀

羅德與施瓦茨（以下簡稱“R&S”）將以全新FSWX信號與頻譜分析儀革新測試測量領域。這款革命性儀器采用突破性多端口輸入架構與先進互相關技術，可解決當前射頻系統測試中的關鍵測量瓶頸。專為移動通信、無線及衛星應用設計，該分析儀可滿足高數據速率、超寬調制帶寬及高階調制等傳統設備難以勝任的測試需求。

FSWX將于2025年舊金山國際微波研討會(IMS2025)向全球首次展示，標志著測試測量技術的重要突破。

R&S重磅發布全新FSWX信號與頻譜分析儀，作為業界首款配備多輸入通道的多通道信號與頻譜分析儀，將開啟信號分析的全新維度。該產品采用創新的內部多路徑架構設計，首次實現獨特的互相關分析功能。結合其超低相位噪聲帶來的優異信號純凈度、無雜散動態范圍以及優異的殘余EVM指標，FSWX可提供市場上其他信號與頻譜分析儀無法企及的射頻性能表現。

這款分析儀憑借8GHz超寬內部帶寬，可解析包括復雜波形和高階調制信號在內的各類信號。配合其高速測量性能及根據用戶需求設計的分析選件，FSWX為現代射頻應用帶來了業界前所未有的測試精度與效率，從有源射頻器件測試到尖端汽車雷達驗證，從復雜機載雷達場景到航天領域的衛星測試，包括WLAN、5G及Beyond 5G等新一代無線通信技術的測試挑戰。

Michael FischleinR&S頻譜與網絡分析儀、EMC及天線測試業務副總裁

“FSWX的誕生標志著我們對信號與頻譜分析技術的徹底重構。研發團隊通過創新的架構設計，使客戶能夠應對無線通信與雷達技術演進中那些曾被視為‘不可能完成’的復雜測量任務。簡而言之，FSWX將‘測量未至之境’。”

FSWX革命性的設計亮點包括：多輸入端口、互相關分析功能、先進濾波器組及寬帶模數轉換器(ADCs)。

多輸入端口

全新FSWX配備多輸入端口架構，可實現對同頻/異頻多路信號的同步測量。每個輸入端口均支持4GHz分析帶寬，能精準捕捉各類信號間的耦合關系。這一突破性設計為相控陣天線波束成形所需的相參測試，包括無線通信、機載雷達及汽車雷達傳感器等領域，帶來了革命性的測量方案。

多路徑架構與互相關技術

FSWX頻譜分析儀采用先進的內部多路徑架構設計，實現革命性的互相關工作模式。其獨特之處在于：單路輸入信號在儀器內部被分離為兩條獨立信號路徑，每條路徑均配備專用本振和ADC。通過這種創新架構，數字后端可執行高級互相關算法，有效消除測量儀器固有噪聲。這項技術能揭示常規測量難以捕捉的雜散信號，特別適用于移動通信關鍵指標——誤差矢量幅度（EVM）的精準測量。傳統信號與頻譜分析儀的寬帶噪聲會限制EVM測量的精度和動態范圍，而FSWX的互相關功能可為被測設備提供無干擾的觀測，實現精確的EVM分析。

多路徑架構還提供先進的觸發功能。得益于功分器后每個接收通道可獨立設置頻率的特性，用戶可在不同頻點靈活設置中頻或射頻功率觸發條件。這種獨特設計使FSWX能清晰呈現兩個射頻信號間的耦合關系。

先進濾波器組與寬帶模數轉換技術 傳統頻譜儀在微波頻段預選采用YIG濾波器方案，但該技術因頻率響應特性復雜，在寬帶信號分析時需進行旁路處理。FSWX系列創新性地采用覆蓋全工作頻段的寬帶ADC與濾波器組協同架構，既實現預選功能，又徹底擺脫對YIG濾波器的依賴。該濾波器組具備超高精度特性，可根據特定應用優化儀器設置，有效抑制虛假鏡頻信號對測試結果的干擾。針對窄帶應用需求，仍可選配YIG濾波器作為補充方案。
創新固件應用方案

FSWX還提供諸如CrossACT（跨應用控制與觸發）功能等創新固件應用方案。該功能可實現不同輸入通道間多種測量的精準同步，支持多工具并行分析。以雷達信號高次諧波對5G信號EVM性能的影響分析為例，該技術能顯著簡化對比測試流程。

FSWX系列采用基于Linux的操作系統，不僅具備優異的安全性能，還提供長期技術支持，這對處于高安全敏感環境的用戶至關重要。該操作系統穩定可靠，確保了設備在嚴苛應用場景下的穩定運行，使FSWX成為高性能測試測量的理想解決方案。
