普源信號發生器DG900 pro系列輸出連續波和正弦波

連續波

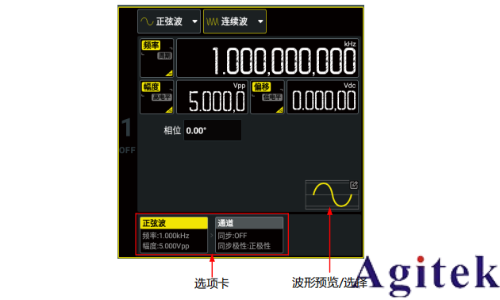

在用戶界面點擊“輸出模式”下拉菜單，選擇“連續波”，配置通道輸出連續波。連續波設置界面如下圖所示。

選擇通道輸出連續波形后，用戶可配置通道輸出如下波形并可在波形預覽區預覽波形。

配置輸出正弦波

配置輸出方波

配置輸出鋸齒波

配置輸出脈沖波

配置輸出噪聲

配置輸出任意波

配置輸出諧波

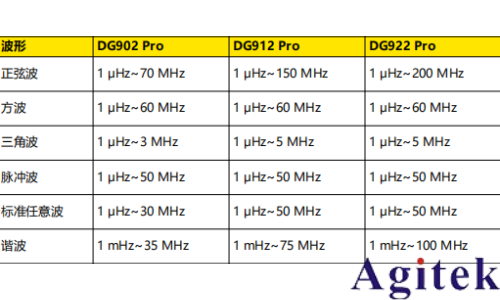

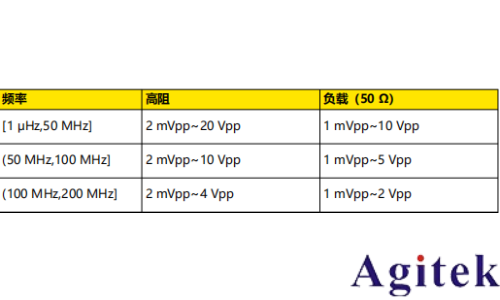

波形（噪聲除外）的頻率和幅度設置范圍如下表所示。

輸出正弦波

您可通過以下方式選擇輸出正弦波：

在連續波設置界面，點擊“波形類型”項下拉菜單選擇“正弦波”。

在連續波設置界面，點擊“波形預覽/選擇”區，在打開的內建波形選擇菜單中點擊 Sine。

按下前面板 Sine按鍵。

進入正弦波的設置界面后，您可通過如下操作配置通道輸出不同正弦波。

設置頻率/周期

點擊 頻率/周期 切換鍵，切換到頻率設置，此時切換鍵上“頻率”高亮顯示。點擊對應輸入框，通過彈出的虛擬數字鍵盤設置正弦波頻率，正弦波頻率默認為 1 kHz，分辨率 1 μHz。再次點擊此鍵可切換至周期的設置，周期=1/頻率。

設置幅度/高電平

點擊 幅度/高電平 切換鍵，切換到幅度設置，此時切換鍵上“幅度”高亮顯示。點擊對應輸入框，通過彈出的虛擬數字鍵盤設置正弦波幅度。幅度支持的單位有 Vpp、Vrms 和 dBm（高阻時不支持）。正弦波幅度默認為 5 Vpp，幅度范圍受“阻抗”和“頻率/周期”設置的限制 。

再次點擊此鍵切換至高電平設置，高電平=偏移+幅度/2。高電平設置范圍與低電平設置值有關：（高電平-低電平）不超出幅度當前可設置范圍。

設置偏移/低電平

點擊 偏移/低電平 切換鍵，切換到偏移設置，此時切換鍵上“偏移”高亮顯示。點擊對應輸入框，通過彈出的虛擬數字鍵盤設置正弦波偏移。正弦波偏移可設范圍受“阻抗”和“幅度/高電平”限制，默認為 0 Vdc。

再次點擊此鍵切換至低電平設置，低電平=偏移-幅度/2。低電平設置范圍與高電平設置值有關：（高電平-低電平）不超出幅度當前可設置范圍。

設置起始相位

點擊 相位 項的輸入框設置起始相位，起始相位范圍為-360°~360°，默認值為 0°，分辨率為0.01°。

通道設置

除上述設置，您還可以在連續波 界面點擊通道選項卡切換到通道設置界面，配置與該通道輸出相關的參數。詳細操作請參考通道設置 一節。

打開通道輸出

完成波形的參數設置之后，您需要開啟通道以輸出波形。您可通過以下操作打開通道輸出。

點擊屏幕下方的通道狀態標簽，打開通道輸出。

按下前面板對應通道開關鍵 on/off打開通道輸出。

點擊參數配置區左側的通道標識欄，打開對應通道的輸出。
