泰克MSO2000B系列示波器如何采集模式

在顯示信號之前，信號必須通過輸入通道，并在通道內進行縮放和數字化。每個通道都有一個專用的輸入放大器和數字化器。每個通道都會生成數字?jǐn)?shù)據流，示波器從中提取波形記錄。

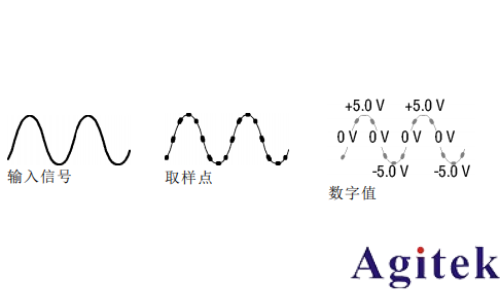

取樣過程

采集過程如下：對模擬信號進行 取樣，再將取樣轉換為數字?jǐn)?shù)據， 然后將數字?jǐn)?shù)據集合為波形記錄，最后將波形記錄存儲在采集存儲器中。

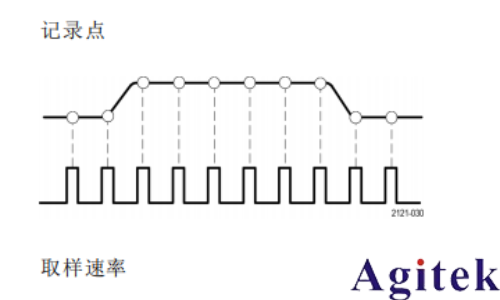

實時取樣

記錄點

MSO2000B 和 DPO2000B 系列示波器使用實時取樣。 在實時取樣中，示波器對通過單觸發事件采集的所有點都進行數字化。

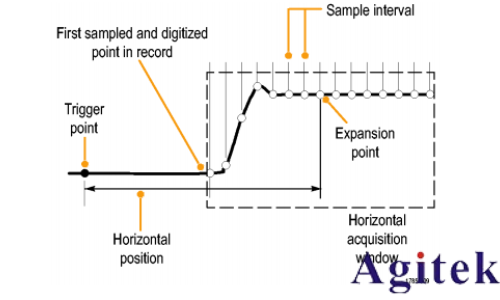

波形記錄

示波器使用以下參數來建立波形記錄： 取樣間隔：記錄的取樣點之間的時間。可通過旋轉水平“標度” 旋鈕，或使用 bezel 按鈕更改記錄長度來進行調節。

記錄長度：需要填充波形記錄的取樣數。可通過按“采集”按鈕， 并使用所顯示的下方和側面 bezel菜單進行設置。

水平位置：當“延遲”模式打開時，這是從觸發點到擴展點的時間。通過旋轉“水平位置”旋鈕調整該值。

當“延遲”模式關閉時，擴展點固定為觸發點。（按下“采集”前面板按鈕可設置“延遲”模式。）

使用正時間在觸發點之后采集記錄。使用負時間在觸發點之前采集記錄。

擴展點：水平標度圍繞該點擴展和收縮。擴展點顯示為一個橙色三角。

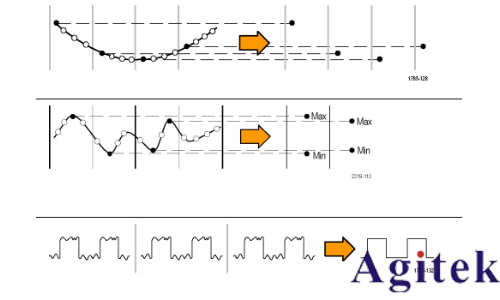

模擬采集模式的工作方式

FilterVu 噪聲濾波器前景模式保留每個采集間隔的第一個取樣點。這種模式在其他示波器中也稱為“取樣”。 這是默認模式。

FilterVu 毛刺捕獲背景模式使用兩個連續采集間隔中包含的所有取樣的最高和最低點。在較快的每分度時間設置中，毛刺捕獲背景模式不可用。 這種模式在其他示波器中也稱為“峰值檢測”。

平均模式計算用戶指定的采集數的每個記錄點的平均值。平均模式對每個單獨的采集都使用取樣模式。使用平均模式可以減少隨機噪聲。

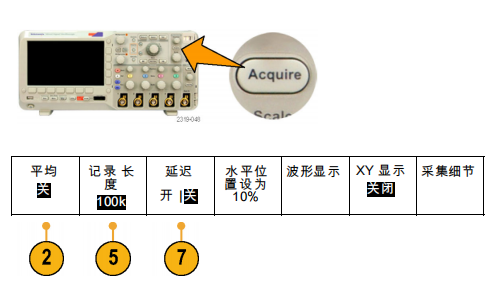

更改采集模式、記錄長度和延遲時間

使用此過程可以更改采集模式。

1. 按“采集”。

2. 按“平均”。

3. 從側面 bezel 菜單中選擇“平均” 采集模式。可選擇要平均的取樣個數：2、4、8、16、32、64、128、 256 或 512。

4. 旋轉多功能旋鈕 a 設置要平均的波形個數。

5. 按“記錄長度”。

選擇 100 k 或 1.00 M 點。該選擇取決于水平每分度時間設置。在較慢的每分度時間設置上可使用 125 k 和 1.25 M 記錄長度。

6. 如果希望相對于觸發事件延遲采集， 請按下方 bezel“延遲”按鈕選擇 “開啟”。

當“延遲”設為“開啟”時，順時針旋轉“水平位置”旋鈕增加延遲。觸發點將向左邊移動，最終達

到采集的波形之外。然后，可調整“水平比例尺”旋鈕來采集屏幕中央興趣區周圍的更多細節。

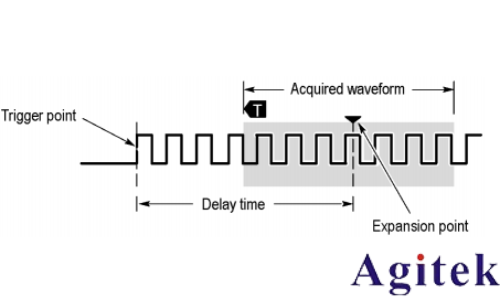

當此延遲打開時，觸發點與水平擴展點分離。水平擴展點停留在屏幕的中央。觸發點可移出屏幕。出現這種情況時，觸發標記指向觸發點的方向。

如果希望采集與觸發事件相距一段有效時間間隔的波形細節，可使用延遲功能。例如，可在每 10 ms發生一次的同步脈沖上觸發，然后查看同步脈沖后 6 ms 發生的高速信號特征。

當延遲功能設為“關閉”時，擴展點與觸發點聯系在一起，這樣刻度以觸發點為中心進行改變。
