普源信號發生器DG900 pro系列輸出脈沖波

您可通過以下方式選擇輸出脈沖波：

在連續波設置界面，點擊“波形類型”項下拉菜單選擇“脈沖”。

在連續波設置界面，點擊“波形預覽/選擇”區，在打開的內建波形選擇菜單 中點擊 Pulse。

按下前面板 Pulse按鍵。

欲輸出脈沖波，除了配置前面介紹的基本參數（如頻率、幅度、偏移、起始相位、高電平、低電平）之外，您還需設置“脈寬/占空比”、“上升沿”和“下降沿”。

設置頻率/周期

點擊 頻率/周期 切換鍵，切換到頻率設置，此時切換鍵上“頻率”高亮顯示。點擊對應輸入框，通過彈出的虛擬數字鍵盤設置脈沖波頻率。脈沖波頻率默認為 1 kHz，分辨率 1 μHz。再次點擊此鍵可切 換至周期的設置，周期=1/頻率。

設置幅度/高電平

點擊 幅度/高電平 切換鍵，切換到幅度設置，此時切換鍵上“幅度”高亮顯示。點擊對應輸入框，通過彈出的虛擬數字鍵盤設置脈沖波幅度。幅度支持的單位有 Vpp、Vrms 和 dBm（高阻時不支持）。脈沖 波幅度默認為 5 Vpp，幅度范圍受“阻抗”和“頻率/周期”設置的限制。

再次點擊此鍵切換至高電平設置，高電平=偏移+幅度/2。高電平設置范圍與低電平設置值有關：（高電平-低電平）不超出幅度當前可設置范圍。

設置偏移/低電平

點擊 偏移/低電平 切換鍵，切換到偏移設置，此時切換鍵上“偏移”高亮顯示。點擊對應輸入框，通過彈出的虛擬數字鍵盤設置脈沖波偏移。脈沖波的偏移可設范圍受“阻抗”和“幅度/ 高電平”限制，默認為 0 Vdc。

再次點擊此鍵切換至低電平設置，低電平=偏移-幅度/2。低電平設置范圍與高電平設置值有關：（高電平-低電平）不超出幅度當前可設置范圍。

提示

幅度和偏移，高電平和低電平成對出現。例如當切換到偏移設置時，“幅度/高電平”將自動切換為幅度設置。

設置起始相位

點擊 相位 項的輸入框設置起始相位，起始相位范圍為-360°~360°，默認值為 0°，分辨率為0.01°。

脈寬/占空比

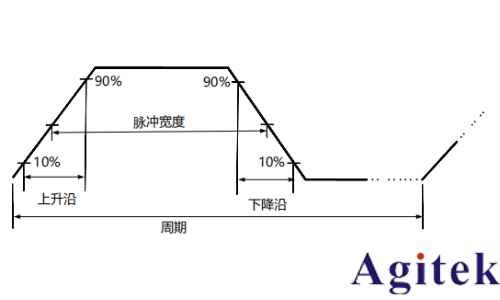

脈寬定義為，從脈沖上升沿電平的 50%閾值處，到下降沿電平的 50%閾值處的時間間隔，如上圖所示。脈沖占空比定義為，脈寬占脈沖周期的百分比。二者相互關聯，修改其中一個參數將自動修改另一個參數。

點擊 脈寬/占空比 切換鍵，切換到脈寬設置，此時切換鍵上“脈寬”高亮顯示。點擊對應輸入框，通過彈出的虛擬數字鍵盤設置脈沖波脈寬。脈寬的可設置范圍為 9 ns~999 ks，默認值為500 μs，分辨率 0.1 ns。

再次點擊此鍵切換至占空比的設置，占空比=脈寬/脈沖周期。占空比的可設范圍為0.01%~99.99%，默認值為 50%，分辨率 0.01%。

提示

脈寬設置受周期設置值和最小脈沖寬度（最小脈沖寬度：9 ns）的限制：最小脈沖寬度≤脈寬 ≤（脈沖周期 - 最小脈沖寬度），且周期*0.01%≤脈寬 ≤周期*99.99%。

脈沖占空比受最小脈沖寬度和脈沖周期的限制：（最小脈沖寬度/脈沖周期）*100%≤脈沖占空比≤（1-最小脈沖寬度/脈沖周期）*100%。

設置上升沿/下降沿

上升邊沿時間定義為，脈沖電平從 10％上升至 90％所持續的時間；下降邊沿時間定義為，脈沖電平從 90％下降至 10％所持續的時間。

點擊 上升沿 項輸入框，通過彈出的虛擬數字鍵盤設置脈沖波上升沿；點擊 下降沿 項輸入框，通過彈出的虛擬數字鍵盤設置脈沖波下降沿。上升（下降）沿的可設范圍為 3 ns~1 s，默認值為 3 ns，分辨率 0.1 ns。

提示

下降沿時間的可設范圍受當前的波形頻率、脈寬和上升沿時間限制，上升沿時間的可設范圍受當前的波形頻率和脈寬限制，當設置的數值超出限定值，儀器將自動調整邊沿時間。

通道設置

除上述設置，您還可以在連續波 界面點擊通道選項卡切換到通道設置界面，配置與該通道輸出相關的參數。

打開通道輸出

請參考“輸出正弦波”一節的打開通道輸出 。
