普源示波器DHO800如何設置水平系統

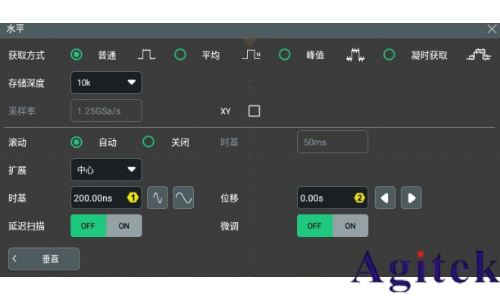

可以通過如下方法，進入 水平 系統菜單。

? 點擊屏幕下方的通道狀態標簽，彈出 垂直 菜單。點擊 采樣 按鈕，進入水平系統菜單。

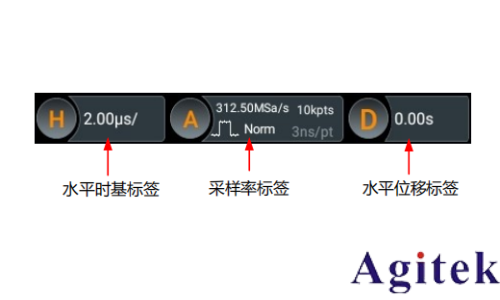

? 點擊屏幕上方的水平時基標簽、采樣率標簽或水平位移標簽，屏幕彈出水平系統菜單。

? 按前面板 Menu鍵，進入 水平 系統菜單。

水平時基調整

水平時基（也稱水平檔位），即顯示屏水平方向上每格所代表的時間值，通常表示為 s/div。

水平時基的可調范圍為 5.00 ns/div~500 s/div。

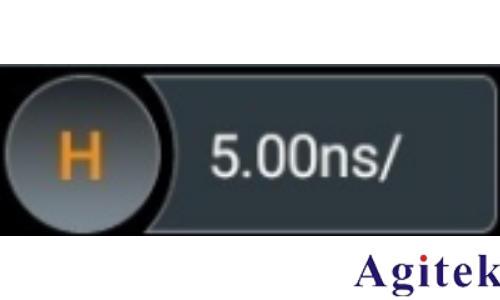

改變水平時基時，所有通道顯示的波形相對于當前選擇的水平擴展基準水平擴展或壓縮，屏幕左上方的水平時基信息（如下圖所示）實時變化。

可通過如下方法，調節水平時基:

? 旋轉前面板右側的 水平 SCALE 旋鈕，在可調范圍內調節水平時基。順時針旋轉減小水平時基，逆時針旋轉增大水平時基。

? 使用觸摸屏功能，通過捏合手勢調節水平時基。

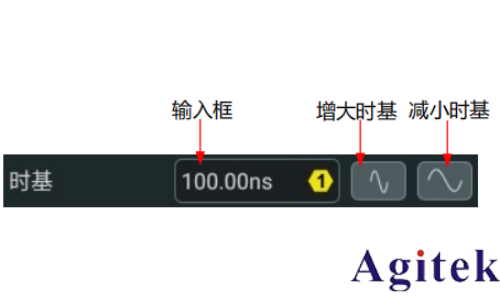

? 打開 水平 菜單，旋轉前面板對應的多功能旋鈕或在菜單中點擊 時基 項輸入框右側的圖標可增大或減小時基。您也可以點擊數值輸入框，通過彈出的數字鍵盤直接輸入具體數值

在 水平 系統菜單中，點擊 微調 項的按鈕，選擇打開（ON）微調或關閉（OFF）微調。您也可以通過按下前面板右側的 水平 SCALE 旋鈕切換“粗調”和“微調”。

? 粗調：點擊 時基 項輸入框右側的 “增大時基” 按鈕或 “減小時基” 按鈕，將在可調范圍內以 1-2-5 步進順序調整所有通道波形的水平時基。

? 微調：點擊 時基 項輸入框右側的 “增大時基” 按鈕或 “減小時基” 按鈕，將在可調范圍內以較小的步進值進一步調整所有通道波形的水平時基。

調整水平位移

水平位移（也稱觸發位移）是指水平方向上所有通道的波形觸發點相對于屏幕中心的位移。波 形觸發點位于屏幕中心的左側（右側）時，水平位移為正（負）。

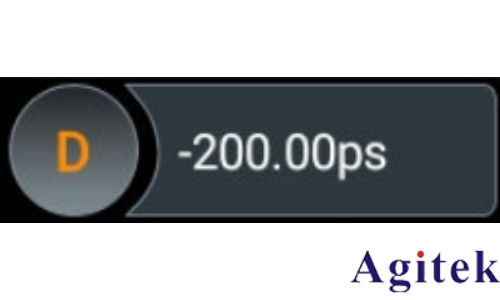

改變水平位移時，所有通道的波形觸發點和顯示的波形均左右移動；屏幕上方的水平位移信息實時變化，如下圖所示。

可通過以下方法調節水平位移：

? 旋轉前面板右側的 水平 POSITION 旋鈕，在可調范圍內調節水平位移。順時針旋轉減小水平位移，逆時針旋轉增大水平位移，按下該旋鈕可快速復位水平位移（歸零）。

? 使用觸摸屏功能，通過拖動手勢調節水平位移。

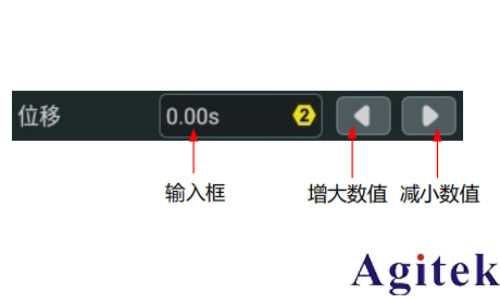

? 打開“水平”菜單，旋轉前面板對應的多功能旋鈕，或在菜單中點擊 位移 輸入框右側的按鈕可增大或減小位移，如下圖所示。您也可以點擊 位移 項的數值輸入框，通過彈出的數字鍵盤直接輸入具體數值。
