普源DG5000 系列信號發生器IQ 調制概述

IQ 調制中，兩個正交信號（頻率相同，相位相差 90 °的載波，一般用 Sin 和 Cos表示）與 I（In-Phase，同相分量）、Q（Quadrature Phase，正交分量）兩路信號分別調制后一起發射，從而提高頻譜利用率。

現代通信系統為了使頻譜利用率更高，用了許多種矢量調制，如 BPSK、QPSK、QAM等。而對于數字信號而言是不會區分一個信號是不是矢量的，所以就用 IQ 調制這種方式，使數字和模擬之間搭起了矢量的橋梁。

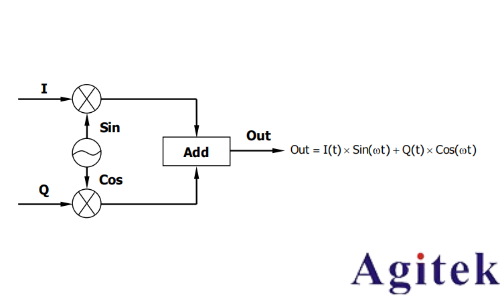

如下圖所示，I 和 Q 兩路信號分別與 Sin 和 Cos 兩個信號相乘后再相加，輸出的就 是 IQ 已調信號。

選擇 IQ 調制

按 Mod → 調制類型→IQ 啟用 IQ 調制功能。

啟用 Mod 調制時，Sweep 或 Burst 功能將自動關閉（如果當前已打開）。

啟用 IQ 調制后，信號發生器將以當前設置的載波和調制波輸出 IQ 調制波形。

選擇載波波形

IQ 調制的載波波形只能是正弦波。欲選擇正弦波，按前面板的 Sine 鍵。

選擇調制源

按 Mod→信號源 選擇“內部”或“外部”調制源。

1. 內部源

選擇“內部”調制源后，信號發生器使用當前的配置（數據碼型、碼速率、IQ 映射）輸出 IQ 調制波。

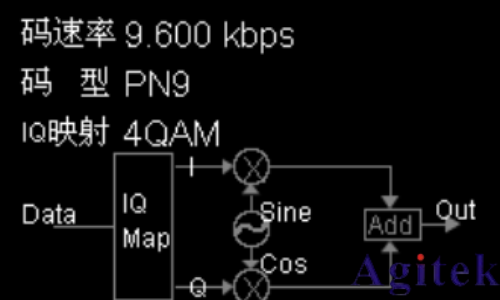

如下圖所示，“碼速率”為碼型傳輸的速率，“碼型”為當前選擇的碼型，“IQ映射”為數字信號轉換為模擬信號的方式。信號發生器按照“碼型”中設置的碼型和“IQ 映射”指定的方式進行運算后得到用于調制載波的 I 和 Q 兩路調制信號。

2. 外部源

選擇“外部”調制源后，信號發生器接受從后面板 Mod in/I 和 Q 連接器（如圖b）輸入的 I 和 Q 兩路調制信號。此時，數據碼型、碼速率、IQ 映射 菜單置灰禁用。

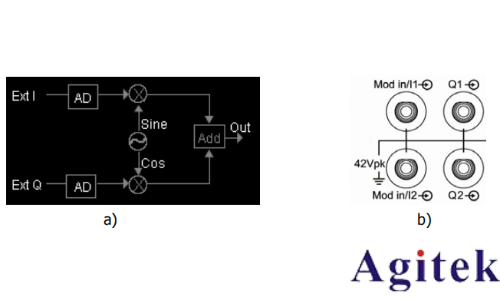

如圖 a 所示，信號發生器對外部輸入的 I、Q 信號進行采樣運算后即可得到 IQ調制信號。
