普源DG5000 系列信號發生器啟用任意波功能

按 Arb 鍵打開任意波操作菜單。

1. 頻率/周期（采樣率）

設置“普通”模式下，任意波輸出的“頻率/周期”。

設置“播放”模式下，信號發生器采集外部存儲器數據時的采樣率。

2. 幅度/高電平

設置任意波輸出的“幅度/高電平”。

3. 偏移/低電平

設置任意波輸出的“偏移/低電平”。

4. 起始相位

設置任意波輸出的“起始相位”。

5. 同相位

參考“同相位”中的介紹。

6. 模式

選擇任意波的輸出模式為“普通”或“播放”。

7. 選擇波形

選擇儀器內部或外部存儲器中的任意波。

8. 創建波形

用戶可自定義 512 kpts 的任意波。

注意：DG5000 可輸出長達 128 Mpts 的波形。對于長度大于 512 kpts 的波形，用戶可以使用 DG5000 配套 PC 軟件編輯并下載至 DG5000 輸出。

9. 編輯波形

編輯已存儲的任意波。

請參考“輸出正弦波”一節配置通道的參數和輸出。本章將對“模式”、“采樣率”、“選擇波形”、“創建波形”和“編輯波形”進行重點說明。

輸出模式

按 Arb à 模式 選擇任意波的輸出模式為“普通”或“播放”。

“普通”模式采用 DDS 方式產生波形輸出，此時可通過改變頻率（周期）來改變取點時的相位步進，但取點速度是固定的。如果想改變取點速率，就要使用“播放”模式。

普通模式

該模式可輸出存儲在儀器內部的任意波，這些波形可以是用戶在儀器上自定義編輯的，也可以是通過 PC 軟件編輯后下載到儀器中，或者從 U 盤讀取的波形。該模式下，輸出頻率范圍為 1 μHz 到 50 MHz，采樣率固定為 1G Sa/s，點數長達 16 Mpts。

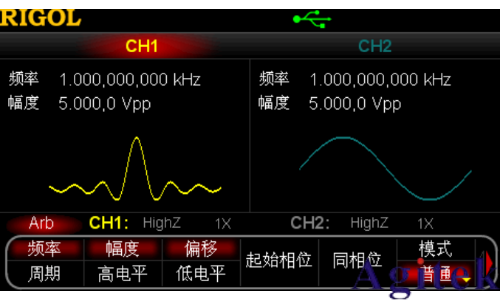

如下圖所示，按 模式 軟鍵，選擇“普通”，然后按 頻率/周期 改變輸出頻率。

播放模式

當待輸出的任意波形點數大于 16 Mpts 時，系統自動切換到“播放”模式，輸出點數長達 128 Mpts。此時，可以通過設置采樣率的分頻系數 N 調節采樣率 fs。fs 和N 的滿足如下關系：

當 N≤2， Fs= 1G Sa/s /2N

當 N>2， fs =1G Sa/s /(N - 2) *8

其中，N 的設置范圍為 0 至 268435456（228）。

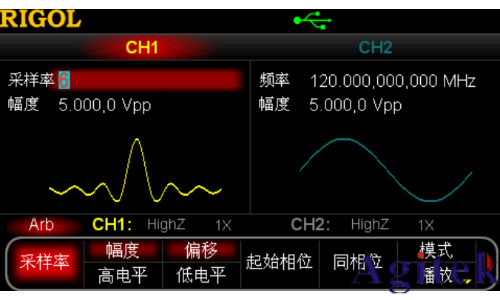

如下圖所示，按 模式 軟鍵，選擇“播放”，此時，原來的 頻率/周期 軟鍵會變成采樣率，即采樣率的分頻系數 N。使用數字鍵盤或旋鈕修改該參數。

選擇任意波

按 Arb 鍵并使用菜單翻頁鍵打開第 2/2 頁菜單，然后按 選擇波形 軟鍵選擇儀器“內建波形”、“已存波形”或“易失波形”輸出。

內建波形

DG5000 內建 10 種任意波形：直流（幅度范圍為-10 V 至 10 V）、Sinc、指數上升、指數下降、心電圖、高斯、半正矢、洛侖茲、脈沖和雙音頻。

脈沖

此處的脈沖可以分別設置“脈寬/占空比”、“上升邊沿”和“下降邊沿”。

脈寬/占空比：脈寬最小值與當前邊沿時間有關，最小可達到 4 ns，最大值為“脈沖周期-12 ns”。占空比范圍為 0%至 100%。

l 上升邊沿：與脈沖周期、脈沖寬度和下降沿有關，最小可達到 2.5 ns，最大為1.9531 ks。

l 下降邊沿：與脈沖周期、脈沖寬度和上升沿有關，最小可達到 2.5 ns，最大為1.9531 ks。

雙音頻

雙音頻信號可用于測試非線性設備（如混頻器或放大器）的互調失真特性。當具有多個輸入頻率的非線性設備干擾相鄰通道或在其他頻點處導致非期望輸出時，就會產生互調失真（Inter-Modulation Distortion，IMD）。DG5000 可提供一個互調失真結果可以用頻譜儀進行測量的雙音頻信號，在測量被測設備所產生的互調失真時，該信號可以作為測量源。

已存波形

選擇內部非易失存儲器（C 盤），或者外部存儲器（D 盤或 E 盤）中的波形。

按下該軟鍵后將打開存儲與調用界面，同時前面板的 Store/Recall 鍵背燈變亮。

此時，請選擇并讀取所需的任意波文件，具體請參考“存儲和調用”中的介紹。讀取完畢后，當前易失性存儲空間中的數據將改變，此時請按 Arb 鍵回到任意波設置界面。

易失波形

選擇當前易失性存儲空間中的波形數據。注意，如果當前易失性存儲空間中沒有數據，則該菜單不可用。此時，您可以通過“創建任意波”，選擇“內建波形”或“已存波形”中的一個波形來填充易失性存儲空間。
