泰克示波器MDO32、MDO34觸發模式

用戶選擇的觸發條件用于捕獲測量和分析所用的波形。 觸發可幫助您捕獲要在屏幕上顯示的有意義的波形。儀器具有一些簡單的 邊沿觸發以及各種高級觸發。

觸發事件

觸發事件建立了波形記錄中的時間零點。所有波形記錄數據都位于相對于 該點的時間內。儀器連續地采集和保留足夠的采樣點，以建立波形記錄的預 觸發部分（即，屏幕上觸發事件之前顯示的波形部分，或者說觸發事件左側 的部分）。

發生觸發事件時，儀器開始采集采樣，以建立波形記錄的觸發后部分（即， 在觸發事件后顯示的部分，或者說觸發事件右側的部分）。一但發現觸發， 儀器不再接受其他觸發，直到采集完成和釋抑時間結束。

在脈沖寬度事件時觸發

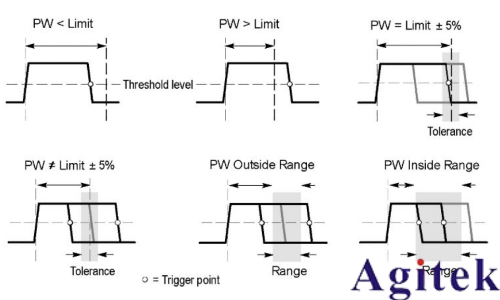

脈沖寬度觸發在當信號的脈沖寬度小于、大于、等于或不等于指定的脈沖寬 度時觸發儀器。這種觸發對數字邏輯故障排除非常有用。

要設置脈沖寬度觸發，請執行以下操作：

1. 雙擊觸發標記以打開“觸發”配置菜單。

2. 點擊觸發類型并選擇脈沖寬度。

3. 點擊源，然后，選擇觸發源。

4. 點擊觸發條件并選擇觸發的脈沖寬度條件（> Limit（> 限制）、< Limit （< 限制）、= 限制、≠ Limit（≠ 限制）、在范圍外、在范圍內）。

5. 設置脈沖寬度時限：

a. 對于除了在范圍外或在范圍內的所有“觸發條件”，請點擊時限字段并 使用指定的多功能旋鈕設置要滿足的脈沖寬度時間條件。

b. 對于在范圍外或在范圍內條件，請點擊 High Time Limit（高時限）和 Low Time Limit（低時限）字段并使用指定的多功能旋鈕設置要滿足 的脈沖寬度時間范圍條件。

6. 點擊電平字段并設置要測量脈沖寬度的門限。

7. 設置要進行觸發的脈沖極性。
