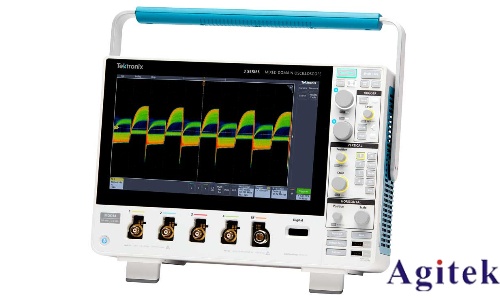

泰克6 系列 MSO混合信號示波器產品技術資料

泰克6 系列 MSO混合信號示波器使用1 GHz至10 GHz帶寬對高速設計進行故障排除和驗證。以低噪音和高達50GS/s的采樣率獲得精確的測量.

置信度（數字）

輸入通道

4 個 FlexChannel? 輸入

每個 FlexChannel 提供：

一個模擬信號，可以顯示為波形視圖、頻譜視圖或同時顯示為兩者

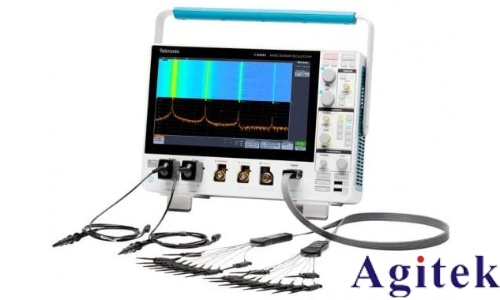

使用 TLP058 邏輯探頭時 8 個數字邏輯輸入

帶寬（所有模擬通道）

1 GHz、2.5 GHz、4 GHz、6 GHz、8 GHz（可升級）

采樣率（所有模擬/數字通道）

實時：25 GS/s

插值：2.5 TS/s

記錄長度（所有模擬/數字通道）

62.5 M 點標配

125、250、500 M 點 或 1 G 點（選配）

波形捕獲速率

>500,000 個波形/秒

垂直分辨率

12 位 ADC

高分辨率模式下高達 16 位

標準觸發類型

邊沿，脈沖寬度，欠幅，超時，窗函數，邏輯，建立時間和保持時間，上升/下降時間，并行總線，序列，可視觸發，視頻（可選），射頻對時間（可選）

輔助觸發 ≤5 VRMS，50Ω，400 MHz（僅于邊沿觸發）

標準分析

光標：波形、V 條、H 條、V&H 條

測量：36

頻譜視圖：頻域分析，獨立控制頻域和時域

FastFrameTM：分段內存采集模式，最大觸發速率 > 5,000,000 個波形/秒

數學：基本波形代數、FFT 和高級公式編輯器

搜索：搜索任何觸發標準

抖動：TIE 和相位噪聲

選配分析

高級抖動和眼圖分析

用戶定義的過濾

高級頻譜視圖

RF 與時間光跡、觸發、光譜圖和 IQ 捕獲

數字電源管理

模板/極限測試

LVDS 調試和分析

PAM3 分析

高級功率測量和分析

高級矢量信號分析 (SignalVu-PC)

選配協議觸發、解碼和分析

I2C、SPI、eSPI、I3C、RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、汽車以太網、MIPI C-PHY、MIPI D-PHY、USB 2.0、eUSB2、以太網、EtherCAT、音頻、MIL-STD-1553、ARINC 429、Spacewire、8B/10B、NRZ、曼徹斯特、SVID、SDLC、1-Wire、MDIO 和 NFC

選配串行一致性測試

以太網、USB 2.0、汽車以太網、多千兆汽車以太網、工業以太網、MIPI D-PHY 1.2、MIPI D-PHY 2.1、MIPI C-PHY 2.0

選配內存分析

DDR3 調試、分析和一致性測試

任意/函數發生器1

50 MHz 波形生成

波形類型：任意波形、正弦波、方波、脈沖、鋸齒波、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢曲線、心電圖

數字電壓表2

4 位 AC RMS、DC 和 DC+AC RMS 電壓測量

觸發頻率計數器2

8 位

顯示

15.6 英寸 (396 mm) TFT 彩色

高清 (1920 x 1080) 分辨率

容性（多觸點）觸摸屏

連接性

USB 主控（7 端口），USB 3.0 設備（1 端口），LAN（10/100/1000 Base-T 以太網），顯示器端口，DVI-I，VGA

使用標準網絡瀏覽器，通過網絡連接遠程查看和控制示波器

由于最低的輸入噪聲及高達 8 GHz 的模擬帶寬，6 系列 MSO 為分析和調試當今 GHz 時鐘和總線速率的嵌入式系統提供了最好的信號保真度。6 系列 MSO 擁有極具創新的手指開合-滑動-縮放觸摸屏用戶界面，業內超大的高清顯示器，以及 4 個 FlexChannel? 輸入，每條通道可以測量一個模擬信號或 8 個數字信號，可以解決當前及未來棘手的挑戰。
