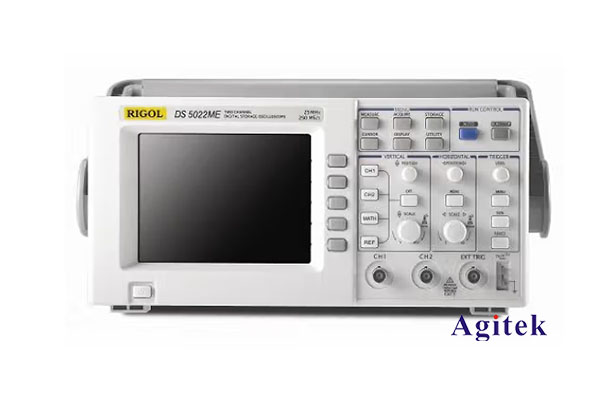

普源DS5022ME示波器
品牌：普源精電/RIGOL
型號：DS5022ME
數字示波器DS5022ME
1. 高達500 MSa/S的實時采樣率，高達50 GSa/S的等效采樣率
2. 高達每秒1000次的波形捕獲率
3. 雙通道，帶寬200 MHz to 25 MHz滿足高低端用戶需求
4. 高清晰度全屏幕液晶彩色或單色LCD顯示系統
5. 20種自動測量功能
6. 光標測量包括手動模式、追蹤模式和自動測量模式
7. 加、減、乘、除、反相等多種波形運算功能
功能特點
1. 高達500 MSa/S的實時采樣率，高達50 GSa/S的等效采樣率
2. 高達每秒1000次的波形捕獲率
3. 雙通道，帶寬200 MHz to 25MHz滿足高低端用戶需求
4. 高清晰度全屏幕液晶彩色或單色LCD顯示系統
5. 20種自動測量功能
6. 光標測量包括手動模式、追蹤模式和自動測量模式
7. 加、減、乘、除、反相等多種波形運算功能
8. 邊沿、視頻、脈寬、延遲等多種觸發功能
9. 內嵌FFT頻譜分析功能
10.自動校準功能
11.內置硬件頻率計
12.標準配置接口：USB Device
13.可選超強擴展功能模塊：RS-232/GPIB通訊模塊
14.多種語言用戶界面
數字示波器DS5022ME性能參數
產品型號 | DS5022ME | ||
帶寬 | 25 MHz | ||
單次采樣 | 500 MSa/S | ||
等效采樣 | 50 GSa/S | ||
上升時間 | s 14 ns | ||
輸入阻抗 | 1MΩ || 13 pF | ||
時基范圍 | 20 ns/div 至50 s/div | ||
李沙育圖形 | 帶寬 | 25 MHz | |
相位差 | ± 3° | ||
顯示 | 彩色液晶屏/單色液晶屏 | 單色液晶屏 | |
數字示波器DS5022ME參數
通道數 | 雙通道+ 外觸發 | 自動測量 | 峰峰值、幅值、*大值、*小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1→2 、延遲1→2 | |
存儲深度 | 每通道4K采樣點 | 光標測量 | 動模式、追蹤模式、自動測量模式 | |
垂直靈敏度 | 2 mV/div 至5 V/div | |||
垂直分辨率 | 8位 | FFT | 窗模式 | Hanning，Hamming，Blackman-Harris，Rectangular |
輸入通道耦合A1 & A2 | 直流、交流、接地 | 樣本大小 | 1024點 | |
觸發類型 | 邊沿、視頻、脈寬、延遲 | 電源 | 全球通用，100 – 240 V / 40 W*大值 | |
觸發方式 | 自動、普通、單次 | 重量 | 4.5 kg | |
觸發源 | CH1、CH2、Ext、Ext/5、AC line | |||
水平精度 | ± 0.01% | |||
*大輸入電壓 | 400 V(DC + AC峰值、1 MΩ輸入阻抗、10X), 5 V（Vrms、50 Ω輸入阻抗、BNC處） | |||
數學操作 | 加、減、乘、除、反相 | |||
