輸入信號通道

         鎖相放大器OE1022D中所采用的低噪聲模擬前端放大器能夠有效地處理差分信號或者單端信號，其等效輸入噪聲僅為5nV/√Hz。本通道的輸入阻抗為10MΩ，在滿量程輸出時能夠檢測到的輸入信號電平為1nV至1V。此外，OE1022D能夠應用于輸入電流信號的測量，其前端可變電流增益為106 或 108 V/A。OE1022D有兩個獨立的信號輸入通道，滿足用戶多信號同時檢測的需求。

參考信號通道

         OE1022D數字鎖相放大器有2個參考信號通道，均可以選擇采用內部參考模式或者外部參考模式。當OE1022D設定為內部參考信號模式時，儀器內部的高精度振蕩器和數字合成算法能夠產生用于和輸入信號相乘的正弦波信號，此時的內部參考信號幾乎不會受到相位噪聲的影響。利用數字移相技術，內部參考信號的相位能夠達到0.001°的分辨率精度。本儀器的內部參考信號模式能夠在1 mHz至102 kHz的頻率范圍內正常工作。在外部參考信號模式下，正弦波信號和TTL邏輯電平均可作為外部參考信號。外部參考信號的上升沿或者下降沿會觸發內部的鎖相環(PLL)進行鎖定動作。

顯示功能

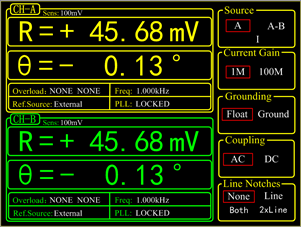

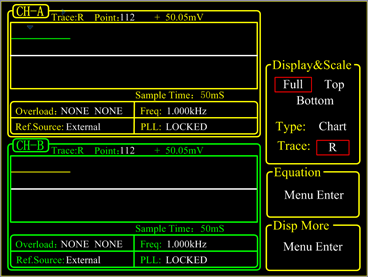

         OE1022D選用的是5.6英寸的640×480分辨率的TFT彩色屏作為儀器的主顯示屏。本款鎖相放大器所能夠檢測到的數據，例如：信號的X值、Y值、R值、θ值，可以同時以數值、條形圖、XY坐標圖、極坐標顯示等來顯示。兩個通道的數據可以同時顯示。

多諧波同時測量

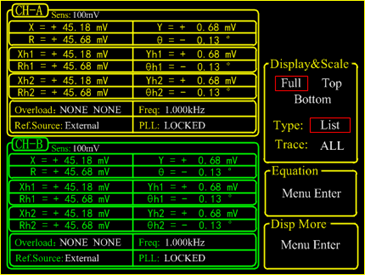

         傳統的鎖相放大器中，同一時間只能測量基頻信號或者某個諧波信號分量。因此對于某些需要同時多個頻率分量的幅值及相位的情況，傳統鎖相放大器是無法滿足測量要求。OE1022D的數字端將FPGA與ARM技術相結合，實現更高的處理帶寬及更靈活的數字架構，數字處理精度可達到48位，可以同時進行3種頻率的諧波的測量，使得1臺OE1022D相當于6臺傳統鎖相放大器。檢測到的最大諧波信號頻率可以到達基頻的32767倍，但最大諧波頻率不能超過儀器的工作頻率102 kHz。

PC軟件操作

         本儀器所采用的標準USB2.0接口、RS232-DB9接口、GPIB（可選配件）保證用戶能夠在控制計算機上有效地使用OE1022D的所有測試功能，包括設定儀器的合理控制參數和讀取儀器所測的數據。本款儀器配備有對應的免費LabVIEW程序，這使得OE1022D能夠簡單地應用于復雜的科學實驗當中。在LabVIEW的程序界面上，用戶能夠看到所有的控制命令和儀器反饋的響應。
