OE1300鎖相放大器模塊

品牌:賽恩科儀/SSI

型號:OE1311/OE1351/OE1301
供應商報價:¥0(僅供參考)

產品介紹

OE1311/OE1351/OE1301模塊鎖相放大器是目前最新款的核心技術產品,是一款高性能、高性價比的測量儀器。基于數字調制、輸出濾波器以及高精度24位數模轉換器(ADC),采用全新Zynq架構,能夠精確、快速測量出淹沒在大噪聲中的有效信號分量。而且,OE1311/OE1351/OE1301鎖相放大器能夠同時測量輸入信號的幅度和相位信息,在測量精度、工作頻率范圍、信噪比、動態儲備等核心參數方面,均與國際同行業的頂尖技術相媲美。同時新開發了多諧波測量、示波器,頻譜分析儀等功能,使得OE1311/OE1351/OE1301功能可以滿足多種科研及工業用途。

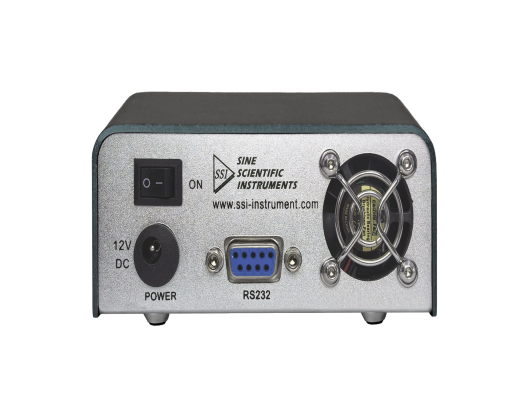

OE1300鎖相放大器模塊(圖1)

輸入信號通道

鎖相放大器OE1311/OE1351/OE1301中所采用的低噪聲模擬前端放大器能夠有效地處理差分信號或者單端信號,其等效輸入噪聲為5nV/√Hz。本通道的輸入阻抗為10M?,滿量程靈敏度為1nV至5V。此外,OE1311/OE1351/OE1301能夠應用于輸入電流信號的測量,其前端電流增益為106 V/A。OE1311/OE1351/OE1301的動態范圍可以達到130dB以上,其可以根據輸入信號的幅度來調節內部的可編程的增益放大器以改變整個系統的動態儲備。高精度的24位ADC的采樣率為4MSPS,在ADC前面的抗混疊濾波器能夠有效地防止信號混疊。

參考信號通道

OE1311/OE1351/OE1301數字鎖相放大器的參考信號可根據用戶的實際情況來選擇正弦波信號或者是方波信號,同時也可以利用儀器內部數字合成的參考信號。當OE1311/OE1351/OE1301設定為內部參考信號模式時,儀器內部的高精度振蕩器和數字合成算法能夠產生用于和輸入信號相乘的正弦波信號,此時的內部參考信號幾乎不會受到相位噪聲的影響。利用數字移相技術,內部參考信號的相位能夠達到1udeg 的分辨率。本儀器的內部參考信號模式能夠在1uHz至100kHz/500kHz/1MHz的頻率范圍內正常工作。此外,OE1311/OE1351/OE1301也能夠使用外部參考信號模式,正弦波信號和TTL邏輯電平可作為外部參考信號。外部參考信號的上升沿或者下降沿會觸發內部的數字鎖相環(DPLL)。基于參考信號的頻率,OE1311/OE1351/OE1301可以對信號諧波進行檢測,其所能檢測到的最大諧波信號頻率是基頻的65535倍,但最大諧波頻率不能超過儀器的工作頻率100kHz/500kHz/1MHz。

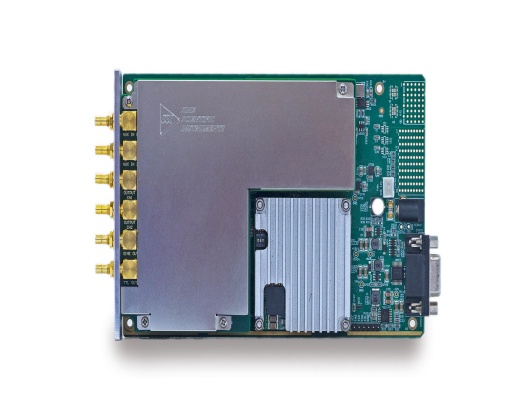

OE1300鎖相放大器模塊(圖2)

濾波器

OE1311/OE1351/OE1301的時間常數可以設定在1μs至3ks之間。輸出低通濾波器的滾降速率可設定為6、12、18、24、30、36、42和48 dB/oct。這款低通數字濾波器是利用無限脈沖響應(IIR)濾波器結構實現的,其信號處理的采樣率為4 MHz。OE1311/OE1351/OE1301采用的數字調制方法和濾波器結構,保證其相對于模擬鎖相放大器來說擁有更高的動態儲備(>130dB)、精確的相位(絕對相位誤差<1°)、零直流漂移和良好的正交性。此外,在輸入信號的頻率低于1 kHz時,OE1311/OE1351/OE1301還會使用同步濾波器來消除參考信號的諧波影響,保證儀器能夠快速的檢測出有效的低頻信號。



OE1300鎖相放大器模塊(圖3)

信號發生器

基于16位的數模轉換器(DAC),OE1311/OE1351/OE1301能夠產生頻率范圍在1uHz到100kHz/500kHz/1MHz之內的正弦波信號,其信號的幅值和相位與儀器內部的振蕩器有關,可以通過儀器的控制目錄能夠設定儀器所產生的正弦信號的幅值。OE1311/OE1351/OE1301的信號發生器所能產生的正弦波信號的最大幅值為5 Vrms。

接口

OE1311/OE1351/OE1301的接口標準為1000Mbps RJ45網口和RS232串口(可選 XH2.54-4PIN TTL電平)。通過網口或者串口,用戶能夠在控制計算機上有效地使用OE1311/OE1351/OE1301的所有測試功能,包括設定儀器的合理控制參數和讀取儀器所測的數據。
