泰克數字熒光示波器在視頻測試領域的應用
視頻測試領域包含了品目繁多的產品，機頂盒、液晶電視、攝像機、掃描儀等產品的測試都離不開視頻測試的內容。對于廣大的做視頻測試的工程師來說，面對著很多的挑戰。主要來自于以下幾點：
1、波形復雜
經常把表示視頻圖像的信號與顯示圖像所需的定時信息組合在一起。
視頻信號可以采用各種不同的標準和格式，每種標準和格式都有自己的特點。
2、設計變得更加復雜微處理器和微控制器速度越來越快
低速串行總線成為系統內部通信的主要選擇
許多嵌入式設計采用多種技術：混合信號
泰克公司是視頻測試領域的專家，很多測試產品都是行業的測試標準。泰克公司獨有的第三代數字熒光示波器是視頻測試最好的工具。
1、數字熒光技術，以獨一無二的方式把快速捕獲速率與輝度等級結合起來，顯示事件的發生頻次。
- 數字熒光示波器通過獨有的并行處理電路結構實現了快速的波形捕獲率，不同于簡單的屏幕刷新率，能夠迅速找到難檢毛刺和其它瞬態事件。
- 數字熒光示波器通過增加數字磷光和采集光柵，達到了接近模擬示波器的顯示效果，獨有的可變余輝和輝度調節為復雜的視頻信號顯示提供了完美的工具。

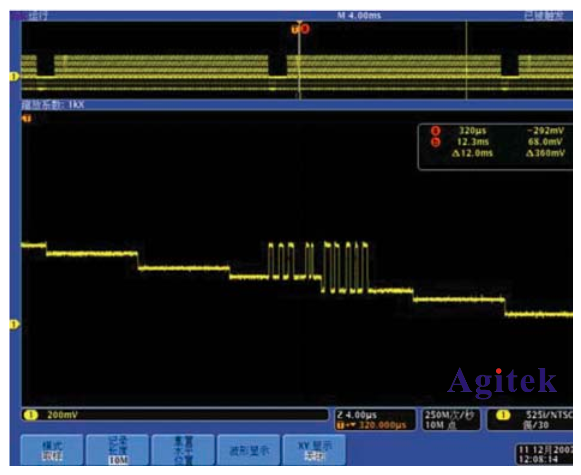

捕獲一幀NTSC信號，以取樣速率為250MS/s解析所有細節
2、不容質疑的長存儲，能夠在觀測完整多幀信號的同時，解析每一個波形的細節信息。
- 泰克數字熒光示波器為每一個通道提供了高達10M樣點(DPO/MSO4000)或者5M樣點(DPO/MSO3000)的存儲深度，每通道獨立工作而非共享。
- 獨有的信號分析管理工具WaveInspector波形導航為長存儲的示波器提供了查看，定位，分析和統計的工具，極大的提高了用戶分析電路故障的效率。
3、增加了VID模塊后，可以支持多種高清制式和視頻格式。
4、DPO/MSO3000系列75Ω阻抗可選，是視頻測試的最佳選擇。

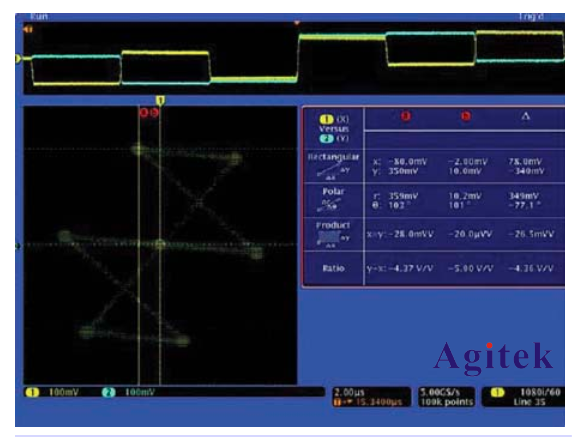

XY 模式用來查看與矢量顯示器類似的顯示畫面。光標及極座標讀數表明了矢量的幅度和相位。
典型配置：
DPO/MSO4000 系列或 DPO/MSO3000 系列 +TCP0030+TDP0500+P5205+TPA-BNC
1、DPO/MSO3000 系列可以選擇 75?阻抗，不需阻抗轉換即可直接端接視頻信號
2、TCP0030 電流探頭 DC~120MHz 帶寬，最小分辨率達 1mA, 30A 有效值，50A 峰值;
3、TDP0500 差分探頭 DC-500MHz 帶寬，42V 有效值
4、P5205 高壓差分探頭 DC-100MHz 帶寬，1300V 有效值

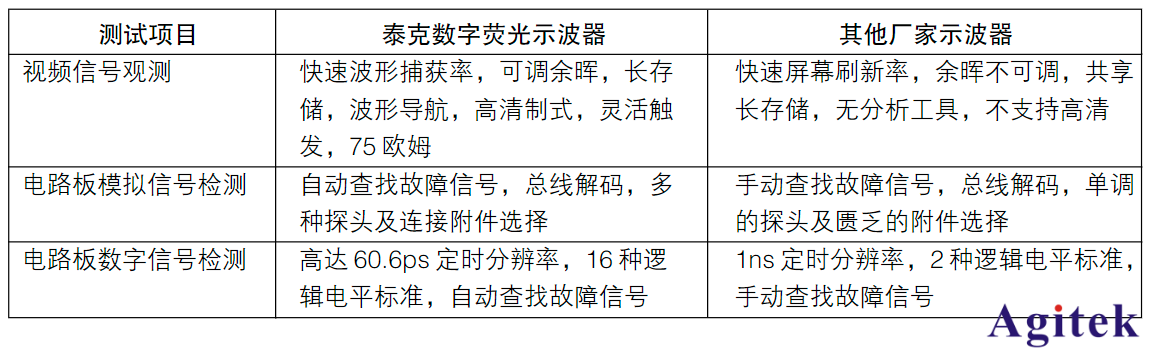

泰克數字熒光示波器方案比較:
