思儀3986在低噪放噪聲系數測試中應用

在測量弱信號時，如果接收機的噪聲系數比較大,有用信號會淹沒在系統產生的噪聲中。這時,工程人員往往會在接收機的前端加一個低噪聲放大器以降低整個系統的噪聲系數,提高系統的靈敏度。根據多級系統的噪聲系數的特性，整個系統的噪聲系數主要由低噪聲放大器的噪聲系數所決定。因此,噪聲系數是低噪聲放大器的一項重要指標。

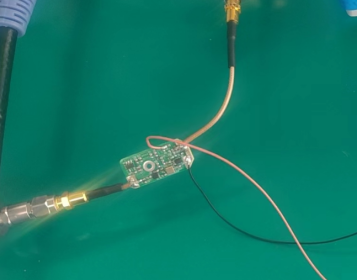

　　這個是我們所要測試的低噪放如圖1所示：

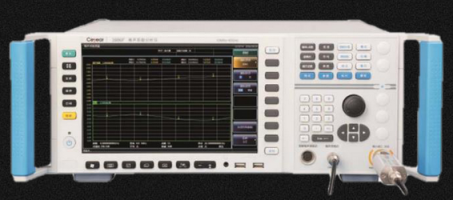

　　利用中電科思儀科技股份有限公司3986系列噪聲系數分析儀來進行測試，如圖2所示。3986系列噪聲系數分析儀同軸一體化頻率范圍覆蓋10MHz～50GHz，具有5種可選擇的頻段配置，滿足用戶不同頻段的測試需求。

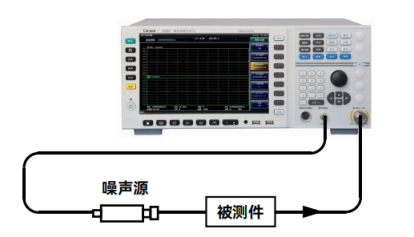

　　連接16603系列智能噪聲源，設置好測試頻率開始進行儀器的校準，完成校準后連接被測件開始進行測試，連接示意圖如圖3所示。

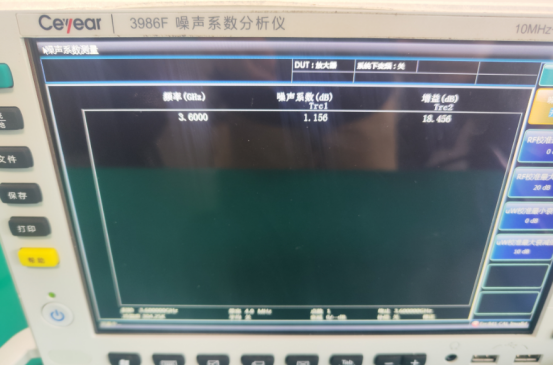

　　測試結果顯示如下圖4所示。
