案例分享丨TH2848阻抗分析儀如何測試介電常數

對于介電常數的測量，一般需要選擇阻抗分析儀或者LCR數字電橋，對應的測試方法普遍采用平行板電極法，但是對于這種較為精密的測量，在操作上就需要格外嚴謹，接下來我們以同惠TH26077 電介質材料測試夾具搭配TH2848-05精密阻抗分析儀來介紹整體的測試過程。

1.前期制樣準備

對于夾具本身不同的電極，我們推薦不同的樣品直徑以供參考

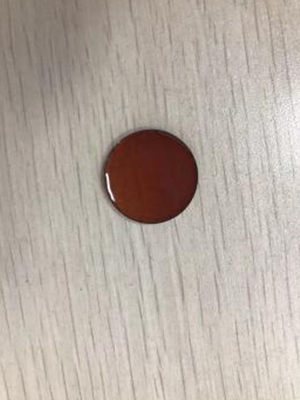

我們需要對測試樣品進行基本處理，以圖中的樣品為例，我們盡量保證它的尺寸是滿足被測材料直徑要求的圓形，并且表面相對平整光滑。

當我們準備好樣品后，接下來我們來檢查與調試儀器與夾具。

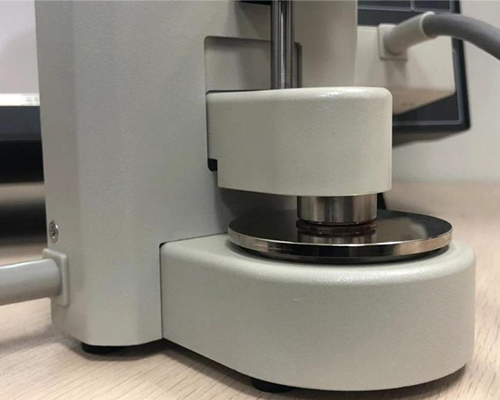

將夾具垂直放置并連接電橋，將所有白色扳手向右旋轉，直至卡緊

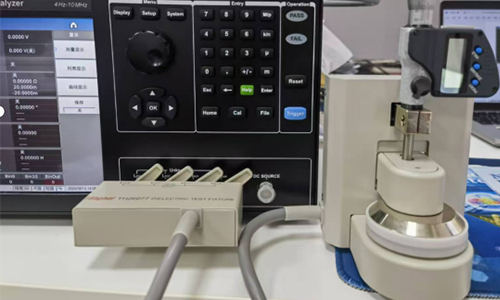

按照TH26077說明書連接夾具，選擇合適的電極，檢查檢查夾具是否正常

2.測試清零與校準操作

我們需要調整電極 A 和電極 B 之間的平行度

根據不同的屏蔽電極種類，慢慢調整三個螺絲使電橋測試值符合下表，即完成電極的平行度調整。

隨后為了測試地更加精確，消除測試引線和使用夾具的并聯雜散電容，雜散導納需要使用介電常數開短路清零夾具進行開路清零。以及為了清除測試引線和測試夾具的串聯殘余阻抗，如：引線電阻等，需要進行短路清零。

3.介電常數測量

在平行度調整與開短路清零完成后，我們正式開始測量。

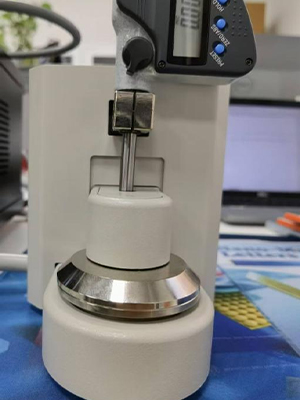

將測試材料，放入到介電夾具AB電極中間，如下圖

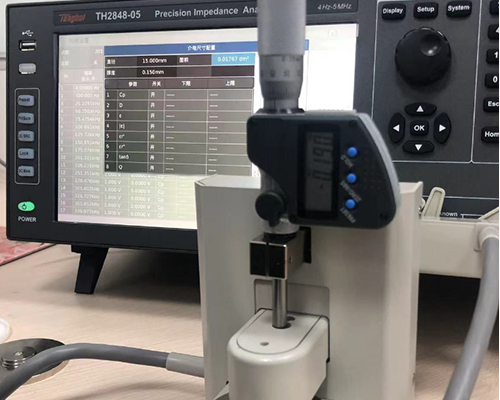

之后在儀器上設置好被測件直徑，被測件厚度。

在列表設置的界面中改變測試點數，觸發方式，測試頻率，測試電平等參數。

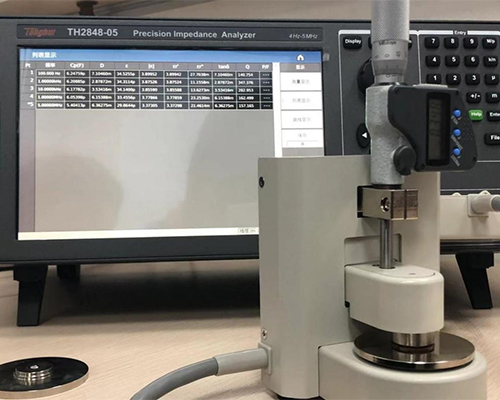

按“Display”鍵，回到列表顯示界面，此界面就是介電常數最終的測試界面。介電的測試結果在此界面顯示。
