利用泰克示波器測量電壓的方法教程

       泰克示波器是一種用途十分廣泛的電子測量儀器。它能把肉眼看不見的電信號變換成看得見的圖像，便于人們研究各種電現象的變化過程。利用示波器能觀察各種不同信號幅度隨時間變化的波形曲線，還可以用它測試各種不同的電量，如電壓、時間、電流等等。今天安泰測試就帶大家看看如何測試電壓：

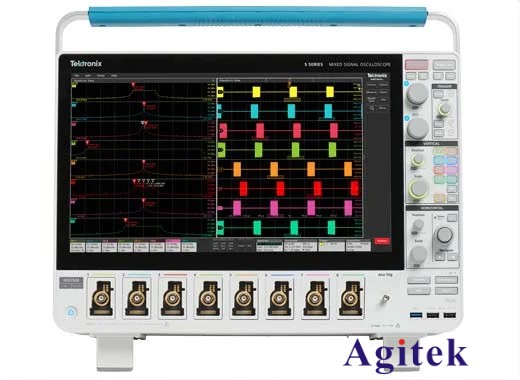

泰克MSO5B系列混合信號示波器

　　一、電壓的測量

　　利用示波器所做的任何測量，都是歸結為對電壓的測量。示波器可以測量各種波形的電壓幅度，既可以測量直流電壓和正弦電壓，又可以測量脈沖或非正弦電壓的幅度。更有用的是它可以測量一個脈沖電壓波形各部分的電壓幅值，如上沖量或頂部下降量等。這是其他任何電壓測量儀器都不能比擬的。

　　1.直接測量法

　　所謂直接測量法，就是直接從屏幕上量出被測電壓波形的高度，然后換算成電壓值。定量測試電壓時，一般把Y軸靈敏度開關的微調旋鈕轉至“校準”位置上，這樣，就可以從“V/div”的指示值和被測信號占取的縱軸坐標值直接計算被測電壓值。所以，直接測量法又稱為標尺法。

　　(1)交流電壓的測量

　　將Y軸輸入耦合開關置于“AC”位置，顯示出輸入波形的交流成分。如交流信號的頻率很低時，則應將Y軸輸入耦合開關置于“DC”位置。

　　將被測波形移至示波管屏幕的中心位置，用“V/div” 開關將被測波形控制在屏幕有效工作面積的范圍內，按坐標刻度片的分度讀取整個波形所占Y軸方向的度數H，則被測電壓的峰-峰值VP-P可等于 “V/div” 開關指示值與H的乘積。如果使用探頭測量時，應把探頭的衰減量計算在內，即把上述計算數值乘10。

　　例如示波器的Y軸靈敏度開關“V/div” 位于0.2檔級，被測波形占Y軸的坐標幅度H為5div，則此信號電壓的峰-峰值為1V。如是經探頭測量，仍指示上述數值，則被測信號電壓的峰-峰值就為10V。

　　(2)直流電壓的測量

　　將Y軸輸入耦合開關置于“地”位置，觸發方式開關置“自動”位置，使屏幕顯示一水平掃描線，此掃描線便為零電平線。

　　將Y軸輸入耦合開關置“DC”位置，加入被測電壓，此時，掃描線在Y軸方向產生跳變位移H，被測電壓即為“V/div”開關指示值與H的乘積。

　　直接測量法簡單易行，但誤差較大。產生誤差的因素有讀數誤差、視差和示波器的系統誤差(衰減器、偏轉系統、示波管邊緣效應)等。

　　2.比較測量法

　　比較測量法就是用一已知的標準電壓波形與被測電壓波形進行比較求得被測電壓值。

　　將被測電壓Vx輸入示波器的Y軸通道，調節Y軸靈敏度選擇開關“V/div”及其微調旋鈕，使熒光屏顯示出便于測量的高度Hx并做好記錄，且“V/div”開關及微調旋鈕位置保持不變。去掉被測電壓，把一個已知的可調標準電壓Vs輸入Y軸，調節標準電壓的輸出幅度，使它顯示與被測電壓相同的幅度。此時，標準電壓的輸出幅度等于被測電壓的幅度。比較法測量電壓可避免垂直系統引起和誤差，因而提高了測量精度。

　　大家都用哪一種方法測電壓呢？各位工程師們都常用哪一款示波器呢？如果大家在使用示波器過程中有任何問題，歡迎關注安泰測試。
