泰克示波器怎么測量頻率？

　  一、泰克示波器怎么看頻率

　　泰克示波器能直接讀出的是幅度(峰峰值，相當于幅值的2倍)和周期，頻率是根據周期的倒數計算出來的。示波器上有很多正方形的格子，每個格子的邊長我們稱為一個大格，而每個大格相當于5個小格。幅度是看Y軸方向，利用上下移動的旋鈕，讓波形的最下面壓住任一條水平刻度線，然后讀波形最上部，在Y軸上的距離相當于幾個大格。

　　建議：

　　1、波形的幅度要盡量放大，以占據屏幕Y方向的1/2 - 3/4為宜。

　　2、波形左右要張開，使得波形在屏幕上顯示的周期大概相當于1-2個周期的波形，不要顯示出太多的周期(你現在看看你的波形，相當于n個周期)

　　這樣可以使得你的讀數精度得以提高。

　　該圖片由注冊用戶"天空之城"提供，版權聲明反饋

　　二、示波器頻率計算方法

　　用泰克示波器測量信號頻率的方法很多，下面介紹常用的兩種基本方法。

　　1、周期法

　　對于任何周期信號，可用前述的時間間隔的測量方法，先測定其每個周期的時間T，再用下式求出頻率f ：f=1/T

　　例如示波器上顯示的被測波形，一周期為8div，“t/div”開關置“1μs”位置，其“微調”置“校準”位置。則其周期和頻率計算如下：

　　T=1us/div&TImes;8div = 8us

　　f= 1/8us =125kHz

　　所以，被測波形的頻率為125kHz。

　　2、李沙育圖形法測頻率

　　將示波器置X-Y工作方式，被測信號輸入Y軸，標準頻率信號輸入 “X外接”，慢慢改變標準頻率，使這兩個信號頻率成整數倍時，例如fx :

　　fy=1:2，則在熒光屏上會形成穩定的李沙育圖形。

　　李沙育圖形的形狀不但與兩個偏轉電壓的相位有關，而且與兩個偏轉電壓的頻率也有關。用描跡法可以畫出ux與uy的各種頻率比、不同相位差時的李沙育圖形，幾種不同頻率比的李沙育圖形如圖5-15所示。

　　利用李沙育圖形與頻率的關系，可進行準確的頻率比較來測定被測信號的頻率。其方法是分別通過李沙育圖形引水平線和垂直線，所引的水平線垂直線不要通過圖形的交叉點或與其相切。若水平線與圖形的交點數為m，垂直線與圖形的交點數n，則

　　fy / fx=m / n

　　當標準頻率fx(或fy)為已知時，由上式可以求出被測信號頻率fy(或fx)。顯然，在實際測試工作中，用李沙育圖形進行頻率測試時，為了使測試簡便正確，在條件許可的情況下，通常盡可能調節已知頻率信號的頻率，使熒光屏上顯示的圖形為圓或橢圓。這時被測信號頻率等于已知信號頻率。

　　由于加到示波器上的兩個電壓相位不同，熒光屏上圖形會有不同的形狀，但這對確定未知頻率并無影響。

　　李沙育圖形法測量頻率是相當準確的，但操作較費時。同時，它只適用于測量頻率較低的信號。

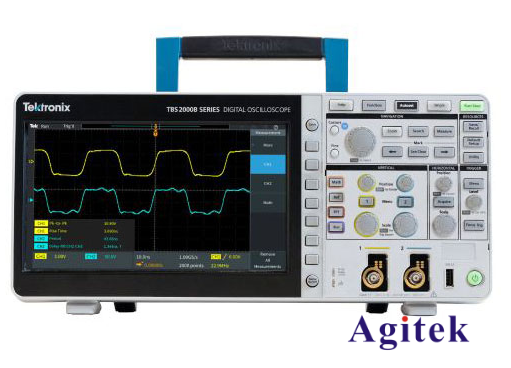

泰克示波器TBS2000B

　　三、示波器頻率怎么調

　　幅度和頻率的測量方法(以測試示波器的校準信號為例)

　　1、將示波器探頭插入通道1插孔，并將探頭上的衰減置于"1"檔;

　　2、將通道選擇置于ch1，耦合方式置于dc檔;

　　3、將探頭探針插入校準信號源小孔內，此時示波器屏幕出現光跡;

　　4、調節垂直旋鈕和水平旋鈕，使屏幕顯示的波形圖穩定，并將垂直微調和水平微調置于校準位置;

　　5、讀出波形圖在垂直方向所占格數，乘以垂直衰減旋鈕的指示數值，得到校準信號的幅度;

　　6、讀出波形每個周期在水平方向所占格數，乘以水平掃描旋鈕的指示數值，得到校準信號的周期(周期的倒數為頻率);

　　7、一般校準信號的頻率為1khz，幅度為0.5v，用以校準示波器內部掃描振蕩器頻率，如果不正常，應調節示波器(內部)相應電位器，直至相符為止。

       泰克示波器怎么測量頻率安泰測試小編已為大家介紹完畢，如果你還想了解更多關于示波器選型以及應用的相關信息，歡迎咨詢安泰測試。
