數字示波器的自動功能怎樣設置？

　　數字示波器的自動功能主要是指示波器的自動設置和自動量程。注意和觸發當中的自動觸發不是一回事，不要混淆。有些熟練使用示波器的人可能會說，自動功能只適用于數字示波器新手，老手從來不用。不可否認，示波器自動功能的所有效果都可以通過手動調節示波器來實現。所以熟練使用示波器的人從來不用自動功能也沒有任何影響。而且有些老式示波器自動調節可能要幾秒鐘，可能還不如自己調節快。但是如果我們的示波器自動反應很快，掌握自動化也可以極大的幫助我們提高示波器的效率，而且自動化功能也不是示波器新手的專屬。熟練使用示波器的人，在適當?shù)膱鼍跋率褂米詣踊材苁掳牍Ρ丁?/p>

　　下面我們就分自動設置和自動量程兩部分來詳細講下示波器的自動功能。

　　1、自動設置：

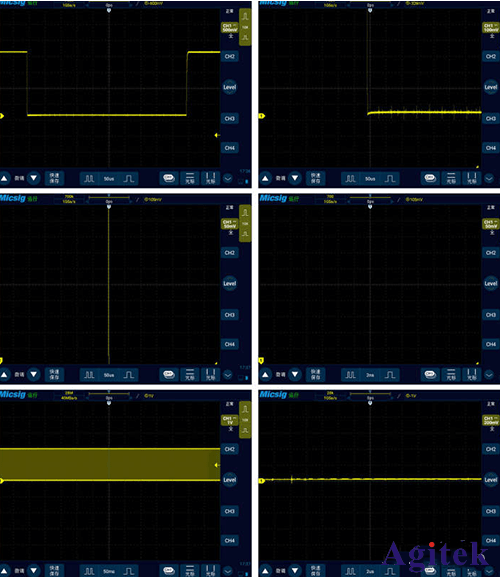

　　當我們給示波器接上一個信號以后，看到的波形可能是各種型態的，如下圖所示的各個波形，其實都是同一個方波信號，由于波形在橫向(時基)和縱向(垂直檔位)的設置不同，導致了看上去呈現不同的型態。

　　這個時候，我們點擊一下示波器按鍵上的auto，示波器就可以快速地調節時基和垂直檔位，使得波形展示的樣子適合我們觀察。

　　而這個過程花費的時間，往往不會超過一秒鐘。當然，使用示波器熟練的人也可以快速將信號調節好，但是一般速度還是沒法和自動比的。很多示波器老手認為自動沒必要用的原因，主要還是因為很多老式的示波器自動的速度很慢，但現在的數字示波器其實自動速度已經很快了。

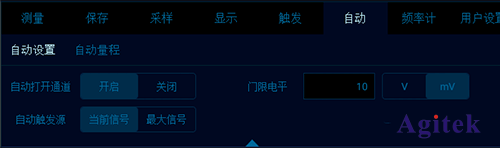

　　除此以外，我們打開示波器的自動設置功能菜單。可以看到，示波器還可以根據設置的門限電平來自動打開通道。比如當前設置的門限電平是10mV，開啟自動打開通道以后，任意通道的信號最大值超過10mV都會自動打開該通道，任意通道的信號最大值小于10mV都會自動關閉該通道。

　　在自動打開通道下方有一個自動觸發源。如果對示波器觸發不了解的朋友可以先學習下示波器的觸發，示波器觸發的時候必須有一個對象，如果設置為自動觸發源為最大信號，那么auto以后這個觸發源就會切換為電壓信號最大的那個通道。

　　當前的觸發源是通道二，而通道二的電壓在1mV左右。當前的自動設置是門限電平10mV,開啟自動打開通道，自動觸發源為最大信號。因此當AUTO了以后，示波器就自動將觸發源切換成了通道一，并且關閉了通道二，然后將通道一點波形調節到了合適的大小。而整個過程，僅僅需要一秒鐘。可見，靈活使用示波器的自動設置，并不是示波器小白專屬，對示波器熟手也幫助巨大。

　　這里有一點需要注意的是，自動設置下的被測信號的頻率應不小于20Hz，占空比大于1%，幅度至少為2mVpp，如果超出此參數范圍，自動設置將會失敗。這一點，實際上是受到了觸發中自動的影響，因為當觸發處于自動模式的時候，如果示波器在一定時間內無法觸發，那么示波器就會隨機地捕獲顯示波形。因此，信號的一個周期必須在示波器等待自動觸發的時間范圍內，否則

　　即使按AUTO，信號也是無法被自動調整好的。

　　2、自動量程：

　　了解完了示波器的自動設置，再來理解自動量程就非常容易。示波器測量一個信號的時候，信號的幅值和頻率往往是穩定不變的，這也是波形可以看起來穩定的原因之一。但是，如果信號的幅值和頻率都在不斷變化的話，我們要如何快速調整示波器使得屏幕顯示的波形大小合適呢?自動量程就可以幫助我們解決這個問題，無論波形如何變化，開啟自動量程以后無需按AUTO鍵，示波器對每次波形變化都能快速對應地調整信號在屏幕里的大小，使得其始終處于合適位置。這對于分析動態變化的波形，或者無法騰出手來按AUTO的情況非常有用。

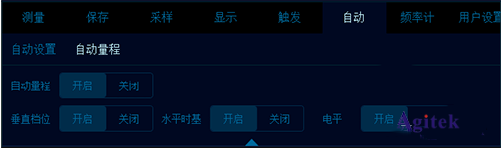

　　我們來看自動量程的設置，自動量程還可以對垂直檔位(縱坐標)，水平時基(橫坐標)以及觸發電平進行單獨設置。

　　需要注意的是，自動量程功能和自動設置功能是無法共存的，當自動量程開啟以后，自動設置就會失效。
