使用LCR表測試直流電阻的具體方法

       LCR表測量功能中有Rdc測試，即直流電阻測試功能。與數字萬用表采用固定直流電源作為輸出，利用歐姆定律求得電阻值不同，LCR表內部施加正負0.1V的電壓，然后取其結果的平均值，求得直流電阻值。 (儀器的內阻也會分壓)。

　　以是德E4980A LCR表為例，比如將測量功能選為Lp-Rdc或Ls-Rdc，儀器會先測量 Lp或Ls，然后在 +0.1V 和 -0.1V 處測量 DCR。

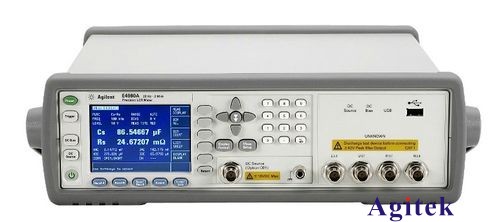

E4980A精密型LCR表

　   LCR表測試直流電阻步驟如下：

　　步驟1. 接通E4980A。

　　步驟2. 通過向MEAS DISPLAY頁面區域填入字段，設置E4980A的測量條件。

　　1. 用光標鍵將光標移動到FUNC字段，并選擇Ls-Rdc。

　　2. 用光標鍵將光標移動到FREQ字段，并輸入100 MHz。

　　3. 用光標鍵將光標移動到LEVEL字段，并輸入100 mA。

　　步驟3. 將測試夾具與E4980A連接。

　　步驟4. 進行修正。為了補償夾具的殘余電感和雜散電容，需進行開路/短路修正。

　　步驟5. 將被測件連接到測試夾具。

　　步驟6. 按[Meas Setup]鍵。通過內部觸發器進行連續測量，并顯示已測得的電感Ls值和Rdc值。

　　技術指標中都會給出DCR測量技術指標，相對測量精度為：

　　其中 Ab、Go和Rs的參數都和測試信號電壓相關，是因為如果設置 >2Vrms 的 AC 測試信號，則無論頻率多少，Hpot 輸入端都會通過1:10 衰減器。在這種情況下，在 ±0.1 Vdc下測量 DCR，衰減器都會降低信噪比，就會影響DCR的測量精度。

      怎么樣？你學會了嗎如果還響想了解更多LCR表的型號和用法，歡迎咨詢安泰測試。
