怎么使用矢量網絡分析儀測量駐波比?

　　一、什么是駐波比

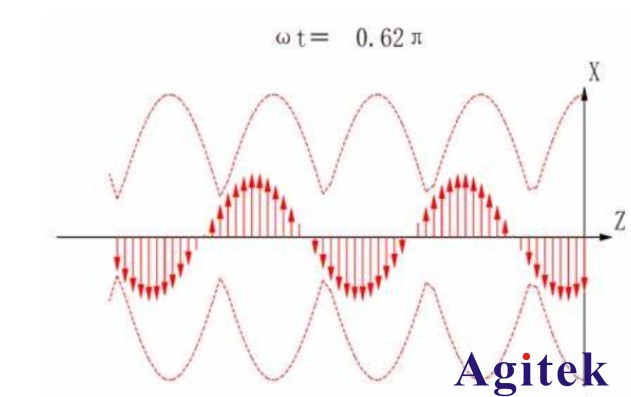

　　駐波比，全稱是電壓駐波比，又名VSWR和SWR，指?jìng)鬏斁€波腹電壓與波谷電壓幅度之比，又稱為駐波系數、 駐波比。駐波比等于1時，表示饋線和天線的阻抗完全匹配，此時高頻能量全部被天線輻射出去，沒有能量的反射損耗;駐波比為無窮大時，表示全反射，能量完全沒有輻射出去。駐波比一般用網絡分析儀進行測量。

　　二、矢量網絡分析儀怎么測量駐波比

　　要測量駐波比，一般是用矢量網絡分析儀進行，具體的測試方法步驟如下：

　　1、首先，將同軸電纜的一端連接到矢量網絡分析儀的端口1，并向另一端添加負載。

　　2、其次，打開矢量網絡，按display->format->SWR選擇VSWR測試項。當然，也可以在選擇測試項之前設置頻率和功率。

　　3、將啟動頻率設置為2.2GHz，停止頻率設置為2. 3ghz。設置頻率的原因是我們要測試傳輸2.2-2.3ghz射頻信號的同軸電纜的駐波比。

　　4、根據功率，將端口1的輸出功率設置為-20dbm。功率不必太大，保護儀器。

　　5、根據比例尺，將VSWR的顯示分辨率設置為1U/div，這樣看起來更合理。

　　6、按marker鍵，將marker1的markfrequency設為2.25GHz的中心頻率，屏幕左上角顯示同軸電纜的駐波比為1.07，說明同軸電纜傳輸2.2-2.3ghz射頻信號的能力非常好。

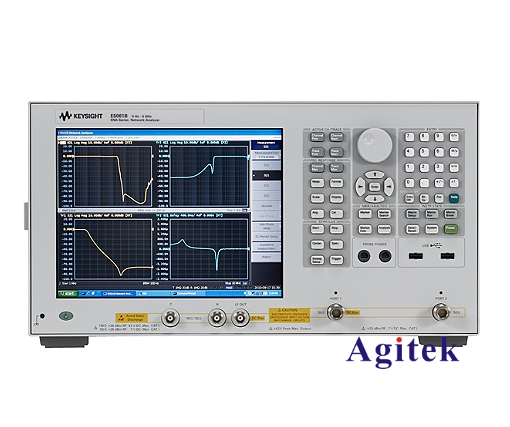

E5061B ENA 系列網絡分析儀

　　三、網絡分析儀測試駐波比曲線不平滑怎么辦

　　網絡分析儀測試駐波比時，如果出現曲線不平滑的現象，可能是出現了誤差，如果是隨機誤差的話，可以通過多測試幾次的方法來解決; 如果是系統誤差或漂移誤差，則可以校準網絡分析儀后再進行測量。使用網絡分析儀測試駐波比還要注意以下幾個事項：

　　1、要注意儀器選擇的測試端口和功率電平，在設備上電時重新檢查一次。

　　2、測試鏈路時要將測試端口所對應的功放輸出端斷開，以免信號反射損壞儀器。

　　3、GSM機頂功率及駐波比的正常值是3.0以內 通常為1.3-1.5。

       通過安泰測試小編的講解，你學會了怎么使用矢量網絡分析儀測量駐波比了嗎？如果你還想了解更多關于矢量網絡分析儀的信息，歡迎咨詢安泰測試。
