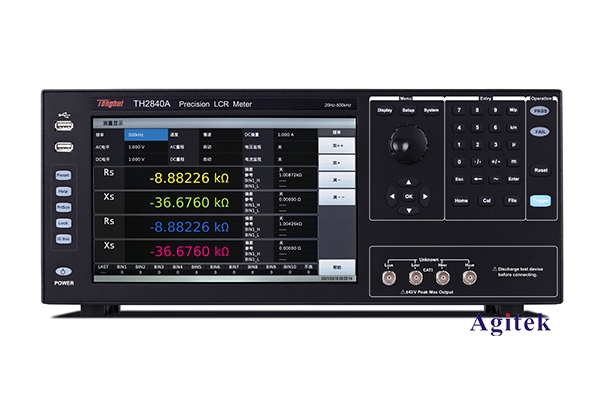

?同惠TH2840A LCR數字電橋的電感測量方法

同惠TH2840A是一款常見的LCR數字電橋測試儀，可以方便地測量電感、電容和電阻等電子元件的參數。作為一名電子工程師，掌握如何使用該儀表測量電感是很重要的技能。

電感的測量原理是基于交流電路中電感的特點。當交流電流通過電感時會產生電磁場，從而引起電感兩端產生交流電壓。通過測量這個交流電壓和電流之間的相位差，就可以計算出電感的大小。

那么，具體如何使用同惠TH2840A來測量電感呢?首先，我們需要將被測電感的兩端連接到儀表的測試端子上。同惠TH2840A提供了四端子測量接口，可以更準確地消除測試導線和接觸電阻的影響。

接下來，需要選擇合適的測試頻率。一般來說，電感的測試頻率應該在1kHz至1MHz之間。選擇合適的頻率可以使得測量結果更加穩定和準確。同惠TH2840A提供了多種可選頻率，用戶可根據實際需求進行選擇。

然后，我們需要設置測量模式。同惠TH2840A提供了多種測量參數，包括電感(L)、電容(C)、電阻(R)、電導(G)、阻抗(Z)、相位角(θ)等。對于電感的測量，我們應該選擇"L-Q"模式，它可以同時測量電感值和品質因數Q。

接著，我們需要選擇合適的測量范圍。同惠TH2840A提供了自動和手動兩種范圍選擇模式。自動模式下，儀表會自動選擇合適的測量范圍;而手動模式下，用戶可以根據預估的電感值選擇合適的量程。通常情況下，使用自動模式就可以了。

最后，我們需要設置測量補償。由于測試導線和接觸電阻會對測量結果產生一定影響，因此需要進行開路、短路和負載補償。同惠TH2840A提供了自動和手動兩種補償模式，用戶可根據實際情況進行選擇。

通過上述步驟，我們就可以使用同惠TH2840A LCR數字電橋測量電感了。需要注意的是，在測量過程中，要注意保持被測電路的穩定性，并盡量減少外部干擾。同時，也要定期校準儀表，以確保測量結果的準確性。

總的來說，使用同惠TH2840A LCR數字電橋測量電感是一個簡單而又實用的方法。只要掌握了正確的操作步驟，就可以輕松地測量出電感的參數，為電子電路的設計和維護提供有價值的數據支持。
