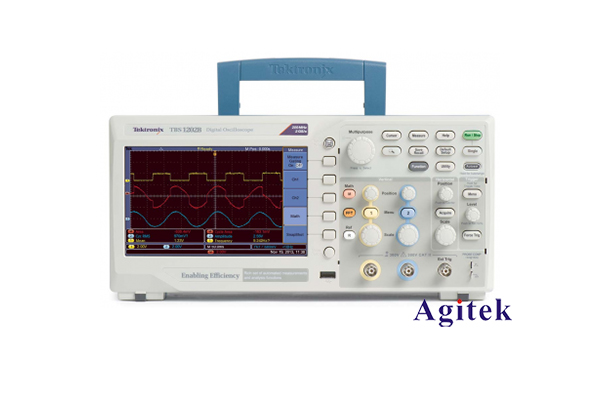

泰克示波器如何調節觸發使波形穩定?

示波器是電子和電氣測量領域中最常見和最重要的工具之一，它可以幫助我們觀察和分析電路信號的變化情況。在使用示波器時，如何調節觸發設置是非常關鍵的，因為它直接影響到波形的穩定性和清晰度。本文將針對泰克示波器，介紹如何通過調節觸發設置來使波形保持穩定。

一、什么是示波器的觸發?

觸發是示波器捕獲和顯示波形的關鍵機制。示波器采用觸發電路來檢測輸入信號的某些特定事件，當這些事件發生時，示波器就開始采集數據并在屏幕上顯示波形。通常我們會選擇輸入信號的上升沿或下降沿作為觸發條件，這樣可以確保波形在屏幕上保持穩定。

二、為什么需要調節觸發設置?

不同的輸入信號可能具有不同的特性，例如幅度、頻率、噪聲等。如果不對觸發設置進行合理的調節，很容易出現波形不穩定的情況，比如波形來回跳動、顯示不全或者顯示錯誤等問題。因此，我們需要根據具體的輸入信號特性，對觸發設置進行優化，使波形保持穩定清晰的顯示。

三、泰克示波器如何調節觸發設置?

以下以泰克DPO2000系列示波器為例，介紹如何調節觸發設置來使波形穩定:

1. 選擇合適的觸發源。通常情況下，我們應該選擇與待測信號相關的通道作為觸發源。如果信號存在噪聲干擾，也可以嘗試使用外部觸發源。

2. 設置觸發類型。根據輸入信號的特點，選擇合適的觸發類型，如邊沿觸發、脈沖觸發、視頻觸發等。通常情況下，邊沿觸發是最常用的選擇。

3. 調節觸發電平。觸發電平決定了示波器開始捕獲波形的時間點。可以通過上下調節觸發電平，直到波形在屏幕上保持穩定。

4. 調節觸發耦合。觸發耦合決定了示波器對輸入信號的哪些成分進行觸發。常見的耦合方式有 DC 耦合、AC 耦合和 HF 抑制等，可以根據需要進行選擇。

5. 調節觸發斜率。對于邊沿觸發，還需要設置觸發的斜率，即上升沿或下降沿。選擇合適的斜率有助于提高觸發的穩定性。

6. 調節觸發模式。示波器通常提供自動、正常和單次三種觸發模式，可以根據實際情況進行選擇。自動模式適用于大多數情況，可以自動調整觸發電平;正常模式在無輸入信號時不會觸發;單次模式適用于捕獲瞬態信號。

通過以上步驟，我們可以根據輸入信號的特點，合理地調節示波器的觸發設置，使波形在屏幕上保持穩定清晰的顯示。這不僅有助于我們正確分析信號，也可以提高測量的準確性。

總之，示波器的觸發設置對于波形的穩定性至關重要。通過對觸發源、觸發類型、觸發電平、觸發耦合、觸發斜率和觸發模式等參數的合理調節，我們可以使用泰克示波器高效地捕獲和分析各種電路信號。這是示波器使用的一項基本技能，值得我們認真學習和掌握。
