什么是數字萬用表？如何區分臺式萬用表和手持式數字萬用表

數字萬用表，也被稱為DMM (Digital Multimeter) ，是一種測試測量各種電氣值的電子設備。這些值可以包括電壓、電流和電阻。數字萬用表是任何電工或電子技術員的基本工具，因?yàn)樗鼈兛梢钥焖俸蜏?zhǔn)確地測量各種電氣參數。

數字萬用表通常有一個大的LCD屏幕，以數字讀數的方式顯示測量的值。一些數字萬用表也有一個內置的模擬儀表，可以將測量結果可視化。大多數數字萬用表會有各種不同的功能和特性，例如能夠測量交流或直流電量的能力，以及測試連續性和電阻的能力。

對于任何測試電氣系統或電子產品的人來說，DMM是非常有價值的工具。它們相對容易使用，并能快速、準確地測量各種電氣值。有了數字萬用表，你可以迅速排除電氣問題，并確保你的電路正常運行。

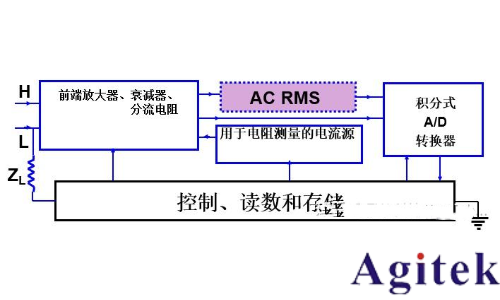

數字萬用表的結構

數字萬用表的結構

– 使用者能最大程度上減少額外的對復雜信號的放大或衰減

– 前端決定了數字萬用表的信號輸入幅度和精度

– AD決定了測試的分辨率

數字萬用表的類型有哪些？

數字萬用表有多種的類型，每一種都是為特定任務和測量而設計的。最常見的數字萬用表類型是手持式數字萬用表，它體積小，便于攜帶，是在現場進行測量的理想選擇。臺式萬用表提供更多的功能和更高的精度。

萬用表也可按其輸入類型進行分類。大多數萬用表都有交流/直流電壓輸入，但有些萬用表可能只有一個或另一個。 交流萬用表設計用于測量交流電的讀數，而直流萬用表設計用于讀取直流電的讀數。還有一些特殊類型的萬用表，如真有效值萬用表，它被設計用于測量具有正弦或非正弦波形的交流值。

數字萬用表還可按其可測量的數值范圍進行分類。有些數字萬用表只能測量很小的范圍，而另一些數字萬用表的范圍要寬得多。數字萬用表的范圍通常以伏特、安培或歐姆表示。例如，量程為0-1000V的DMM可以測量0至1000伏的電壓。

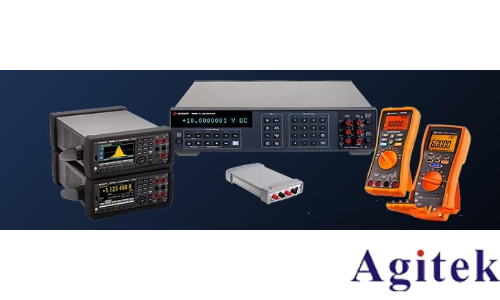

臺式萬用表和手持式數字萬用表

典型的DMM控制和連接DMM通常有各種控件，允許用戶選擇所需的測量模式和范圍。它們也有各種接頭，使它們能夠與不同的設備和電路一起使用。

數字萬用表上最常見的控件類型是：

模式選擇器。這個開關可以選擇所需的測量模式，如交流電壓、直流電壓或電阻。模式選擇開關通常位于萬用表的前面。

量程選擇器。用于選擇特定模式的所需測量范圍。量程選擇開關也位于萬用表的前面。

端口。用來插入測試中使用的導線或其他探針。端口通常位于萬用表的底部。

數字萬用表也有各種不同的輸入類型，使其可以用于各種不同的設備和電路。最常見的輸入類型是交流電壓和直流電壓，但一些萬用表也有特定的輸入，用于測量具有非正弦波形的交流電。

它們也有各種顯示類型，可以以數字或模擬形式顯示測量的數值。一些萬用表也有一個內置的模擬表，可以用來顯示測量結果。

模擬萬用表和數字萬用表的區別是什么？

為什么模擬和數字萬用表的極性不同？

模擬和數字萬用表的極性是不同的，因?yàn)樗鼈儨y量電壓的方式不同。模擬萬用表通過向電路施加小電流并測量電阻器上的壓降來測量電壓。這個壓降是由流經電阻的電流引起的。另一方面，數字萬用表通過對輸入終端的電壓進行采樣并將其轉換為數字值來測量電壓。數字轉換的方向決定了數字萬用表的極性。

使用數字萬用表的好處是什么？

與模擬萬用表相比，數字萬用表有幾個優點。其中最重要的一些優點是：

它們有比模擬萬用表更準確的讀數。這是因?yàn)閿?shù)字萬用表使用數字技術進行測量，不需要進行模擬-數字轉換。這導致了更精確的測量，特別是在測量交流值時。

數字萬用表的另一個優點是，它們比模擬萬用表更容易使用。使用數字萬用表，你只需選擇你要測量的功能，然后將導線連接到相應的端子上。沒有必要擔心是否設置了正確的范圍或撥入正確的測量值。只需選擇功能并讓萬用表完成剩下的工作。

根據不同的型號，數字萬用表還提供了其他一些好處，例如能夠?qū)y量結果存儲在存儲器中，一次進行多個讀數，并打印出測量結果。在進行復雜的測量或在一段時間內進行測量時，這些功能會非常有用。

萬用表和示波器的區別？

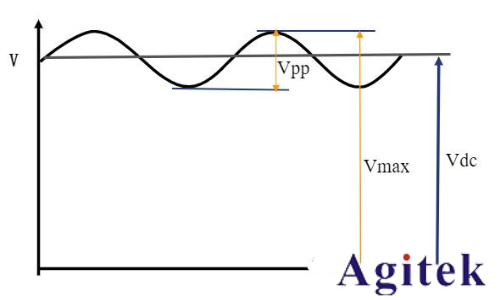

?示波器 - 顯示信號隨時間變化的趨勢。示波器主要測量電壓相對于時間的關系。用戶可通過示波器看到信號隨時間的變化。當被測電路產生特定形狀信號時，用戶能用示波器分析被測信號的各種屬性。

?數字萬用表 - 精確測量直流偏置。數字萬用表測量信號的電壓、電流、電阻等。

積分式ADC – 數字萬用表

?使用平均
?減小噪聲和干擾信號
?用于精確DC的測試

非積分式 – 示波器

?逐點測量
?測量更高頻率
?用于顯示信號的波形
