是德科技數字萬用表選型指南

在購買數字萬用表之前，您需要考慮 5 項關鍵的技術指標：顯示的數字位數， 計數，分辨率，量程和精度。

1. 萬用表顯示位數

通常說來，大多數制造商使用分辨率位數來指示數字萬用表的顯示能力。例如，是 德科技數字萬用表的分辨率位數最低為 3? 位，最高可達 8? 位。以一臺 5 ? 位數字萬用表為例，它擁有五個整數位，顯示從 0 到 9 的數值，還有一個分數位。 這個分數位是萬用表可顯示的最高有效位。它是該位可能達到的最大值與可能狀 態數的比值。例如，? 位表示最大值是“1”，有兩種可能狀態（0 或 1）。而 ? 位則表示最大值是“3”，并有四種可能狀態（0、1、2 或 3）。分辨率位數越高， 測量結果就會越精準。同時，分辨率位數越高，也就意味著萬用表越昂貴。

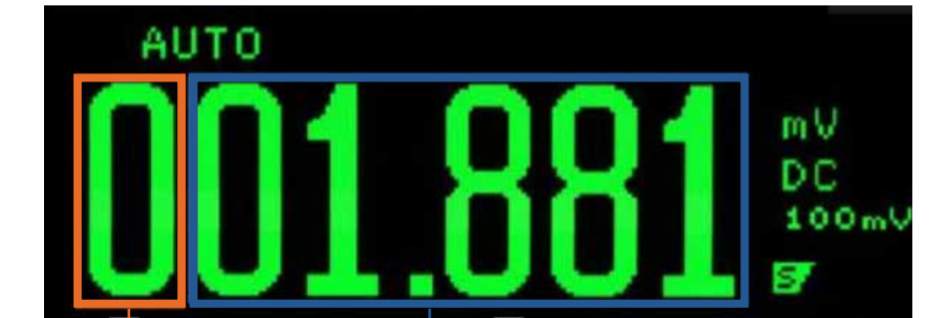

5 ? 位萬用表顯示示例。

2. 計數

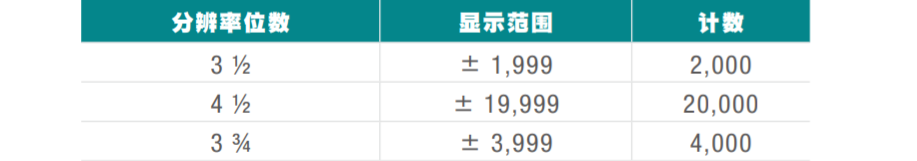

現在，由于“分辨率位數”常常造成用戶的困惑，因此制造商已經開始使用“計數” 來指定顯示能力。數字萬用表的計數是指萬用表在更改量程之前能夠顯示的最大數 字，以及它總共能夠顯示多少位。這會影響數字萬用表顯示測量結果的精度。例如， 4? 位數字萬用表也可表示為 19,999 或 20,000 顯示計數的數字萬用表。

3. 分辨率

分辨率是指能夠使輸出信號產生變化的輸入信號最小變化值。當數字萬用表的量程 降低后，分辨率將會得到提升。無論如何，您最終還是希望萬用表能以最佳分辨 率顯示測量讀數。您可以使用這款萬用表，并選擇能夠為您提供最佳分辨率讀數 的量程。以下舉個例子 ：使用 10V 量程測量一個 1.3V 的直流電壓信號，讀數為 1.30034V，分辨率為 0.00001V。將量程改為 100V，讀數為 1.3004V，分辨 率為 0.0001V。從本例可以看出，對于這個 1.3V 的測量，選擇 10V 的量程可以 提供比 100V 量程更高的分辨率。

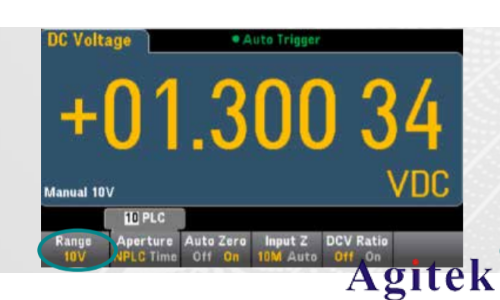

使用 10V 量程進行直流電壓測量的示例。

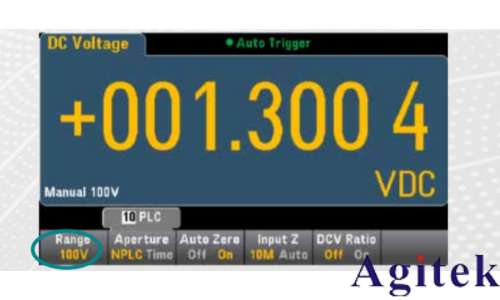

使用 100V 量程進行直流電壓測量的示例。

4. 量程

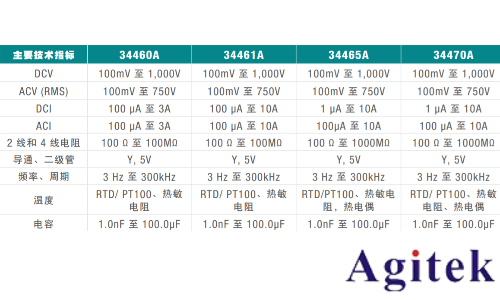

在選擇數字萬用表時，您需要了解自己需要的最小量程、最大量程以及分辨率。這個 信息在技術資料中提供。是德科技數字萬用表的量程示例如下 ：

根據上表中提供的信息，您可以根據自己需要的量程輕松選擇適合的數字萬用表。

例如，如果您需要測量高達 3A 的直流電流，那么選擇 34460A 就足夠了。

自動量程與手動量程萬用表對比

當今的大多數數字萬用表都同時提供了自動量程測量和手動量程測量。

自動量程測量
在自動量程測量中，您要做的是選擇所需要的測量功能，然后讓萬用表自動選擇最 恰當的量程。通常，當您不知道可能的測量讀數范圍時，您應該選擇自動量程。有 一件事需要特別注意，自動量程測量比手動量程測量更費時，因為萬用表需要選擇和 顯示最佳測量結果，所以會消耗額外的時間。
手動量程測量
當您知道預期的測量值時，通常會選擇手動量程測量。根據您的測量值，您可以選 擇量程。如果不知道測量值，而您又希望使用手動量程，建議您使用“逐步降低”法。 從最高量程開始，逐步降低量程，直至顯示屏上達到最佳分辨率。

5. 精度

數字萬用表的精度與顯示分辨率不同，精度是指讀數的最大容許誤差限值。一般說來， 制造商會將直流電壓（DCV）精度作為基準與其他制造商的技術指標進行對比，因為 DCV 與其他功能相比擁有更高的精度。精度技術指標可以表示為 ±（% 讀數 + % 量程）。

數字萬用表的精度在處理電氣量時，精度和準確度是至關重要的。數字萬用表具有很高的精度，使其成為許多應用的首選。它們的總體精度可達：

0,10%

0,20%

0,05%.

0.5%和0.2%的精度水平適用于大多數通用的應用。0.1%的精度水平通常只適用于工業或科學應用。

Keysight Truevolt 數字萬用表 (DMM) 具有大型圖形顯示屏和內置數學函數，可顯示測量趨勢、統計數據和直方圖。 從本應用筆記中了解有關這款臺式萬用表的更多信息。 它具有直觀的用戶界面，可讓您快速直觀地訪問數據的不同視圖。 您可以通過前面板上的一個按鍵輕松訪問結構化顯示和數學菜單。

數字萬用表的使用方法

數字萬用表的使用相對簡單，可以成為快速排除電氣問題的一個重要途徑。

在使用數字萬用表時，請遵循以下步驟：

為你想測量的數值選擇正確的測量模式

選擇適用的范圍

將萬用表的引線連接到正確的端口上

測試電路

然后，萬用表將進行測量并在屏幕上顯示結果。

現在我們已經了解了數字萬用表和模擬萬用表的區別以及使用萬用表的好處，讓我們來看看一些其他用途和功能。

測試電源插座你可以做一些測試來檢查一個電源插座是否完好。首先，將萬用表設置為交流電壓。然后，將萬用表插入插座并進行讀數。讀數應該在你家電壓的正常范圍內。如果讀數超出了正常范圍，插座可能有問題。

如果你要測試短路，首先，將萬用表設置為電阻檔。然后，將探針接觸到插座的終端。 讀數應該是無窮大。如果讀數不是無窮大，插座可能有問題。

如果您想測試接地故障，將萬用表設置為電阻檔。然后，將一個探針接觸插座的接地端，另一個探針接觸插座的熱端。 讀數應該為零。如果讀數不為零，插座可能有問題。

是德科技萬用表正如我們所看到的，數字萬用表是排除電路故障和驗證電氣和電子電路運行的重要工具。如果你需要測試或測量電壓、電流或電阻等數值，數字萬用表是適合的工具。
