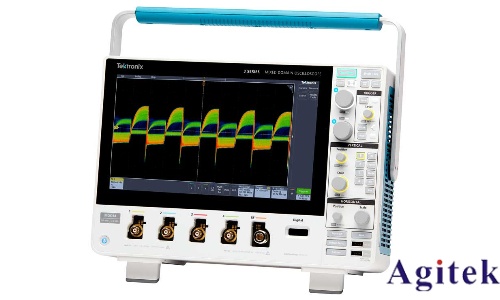

泰克3 系列 MDO 混合域示波器的 111 種用途
在小巧便攜的示波器上體驗高清晰度大顯示屏。屢獲殊榮的觸摸式界面將您的學習曲 線變成階躍函數。獨特的內置頻譜分析功能由選配變?yōu)闃?biāo)配，其功能非常適合用于射 頻分析。1GHz 帶寬型號新升級為標配的 2 根或 4 根 1GHz 無源探頭，將 1GHz 示波 器測試系統整體性能提升 1 倍， 上升時間從 700ps 提升到 350ps, 可以測試信號幾十 甚至幾百 M 的高速信號。
行業領先的示波器
頻譜分析儀
任意波形 / 函數發生器
邏輯分析儀
協議分析儀
數字電壓表和頻率計數器

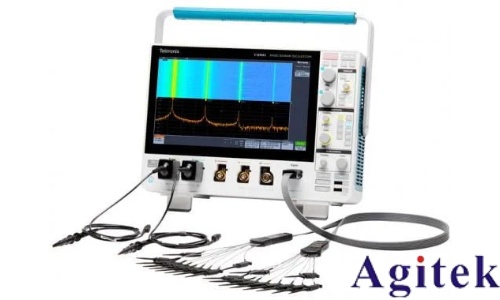

通過融合示波器和頻譜分析儀的功能，混合域示波器可以使用一臺儀器，同時在時域 和頻域中工作。毫無疑問，一旦到位，您可以通過各種方式使用 3 系列 MDO 混合域 示波器，而下面則列出了您可以考慮完成的 111 項任務。
處理器系統
1. 并行總線解碼分析
2. 并行總線解碼觸發
3. 檢查開機時間
4. 解碼 SPI 業務，查看信號質量
5. 查看開機期間的時鐘及第一次 I2C 業務
6. 檢查并行總線定時
7. 測量相鄰引腳上的串?dāng)_
8. 測量 I2 C 和 USB2.0 總線數據之間的定時
9. 觸發 FPGA 上的欠幅脈沖
10. 觸發建立時間 / 保持時間違規
11. 測量程序執行時間
12. 觸發緩慢上升時間
13. 觸發緩慢下降時間
14. 在監視計時器到時時，捕獲 SPI 總線和電源狀態
15. 診斷地電平彈跳
16. 檢查引腳到引腳總線定時變化
17. 測量中斷響應時間
18. 查找并行總線上的爭用情況來源
19. 測量差分信號
時鐘
20. 查找非預計的 RF 輻射
21. 觀察擴頻時鐘的頻譜
22. 檢查頻率，查看信號質量
23. 量化抖動
24. 測量過沖
25. 測量經過緩沖品質傳播時延
21. 追蹤信號線上的時鐘諧波
22. 觀察時鐘上的噪聲直方圖
28. 在時鐘有效時，解碼時鐘輸入的并行總線
無線廣播
29. 廣播 AM， FM 調制信號發出
30. 確定功放輸出
31. 測量占用通道帶寬
32. 檢查鄰道功率
33. 掃描干擾源
34. 觀察跳頻
35. 識別和測量無線輸出中的峰值頻率
36. 識別緩慢的頻率漂移
傳感器和控制信號
37. 汽車鑰匙 AM，F(xiàn)M 信號調制模擬
38. 真實傳感器信號捕獲及復現分析
39. 仿真?zhèn)鞲衅鬏敵鲂盘?hào)
40. 檢查濾波器響應
41. 測量直放站穩定時間
42. 復現模擬加速計輸出
43. 在理想信號中增加噪聲，檢查系統響應
44. 解碼 I2 S 音頻總線
45. 計數旋轉編碼器中的脈沖
46. 檢查馬達控制器的 PWM 輸出
47. 記錄隔夜壓力傳感器輸出
48. 記錄線性定位系統輸入和輸出
49. 測量編碼器占空比
50. 捕獲開關彈跳
電源
51. 電源環路響應測試分析
52. 電源抑制比測試分析
53. 開關管開關時序測試
54. 對比電源線諧波和法規極限
55. 確認 MOSFET 位于安全作業區內
56. 測量紋波
57. 測量涌入電流
58. 檢查變化負載下的穩壓情況
59. 捕獲功率瞬態信號
60. 確認電壓電平
61. 檢定功率峰數校正
62. 測量波峰因數
63. 量化開關損耗
64. 檢查最小和最大工頻電壓
65. 測量待機電流
66. 檢查逆電器上的相位關系
通信和 I/O
67. 汽車總線 CAN, CAN FD，LIN，F(xiàn)lexRay 解碼分析
68. 航空總線 MIL-STD-1553、ARINC 429 解碼分析
69. 在解碼實際包數據時分析物理層
70. 捕獲通過 RS-232 發送的數據
71. 檢查電纜遠端的眼圖
72. 使用模板測試捕捉間歇性缺陷
73. 捕獲不良的 CAN 總線事務
74. 在理想的信號中增加噪聲，測試接收機余量
75. 觸發視頻信號 76. 測試 VCO，檢查響應
77. 測量鎖相環的鎖定時間
78. 觸發和捕獲 USB2.0 錯誤
79. 檢查 PLL 容限
80. 觀察視頻測試碼型
81. 觀察視頻圖像
82. 識別錯誤 MILSTD-1553 命令包
模數轉換器
83. 查看 ADC 上的模擬總線、數字總線和 SPI 總線 84. 檢查放射 EMI 85. 帶通濾波測試 86. 測量孔徑抖動
87. 查找 ADC 丟失數 88. 執行 AC 動態測試 89. 分析信噪比和失真
84. 90. 執行抖動測試
85. 91. 測量串?dāng)_
86. 92. 測量差分時鐘傳播時延
93. 測量電源抑制比
放大器
94. 測量傳導 EMI
95. 測量 AC CMRR
96. 轉函測試
97. 測量 DC PSRR 數據
98. 測量 DC CMRR
99. 測量 AC 增益
100. 測量 DC 增益
101. 測量偏置和偏置電流
102. 檢定非預期振蕩
103. 測量電源抑制比
104. 測量上升時間、下降時間和過沖
105. 測量轉換速率
106. 測量開環增益
107. 測量穩定時間
系統級
108. 測量傳導 EMI
109. 嗅探放射 EMI
110. 檢查功率分配
111. 評估熱性能變化
以上 111 項任務只是 3 系列 MDO 混合域示波器強大功能的冰山一角，其六臺儀器合一的獨特設計，配合高清晰度大顯示屏與屢獲殊榮的觸摸式界面，為用戶帶來了前所未有的便捷操作體驗。無論是處理器系統的精細調試、時鐘信號的精準分析，還是無線廣播的信號監測、傳感器與控制信號的復雜處理，亦或是電源、通信、模數轉換器、放大器以及系統級測試等各個領域，3 系列 MDO 混合域示波器都能憑借其卓越的性能和豐富的功能，為用戶提供高效、精準的解決方案。它不僅是一款工具，更是您在電子測試領域探索未知、追求卓越的得力伙伴，助力您在各種挑戰中輕松應對，開啟無限可能。
