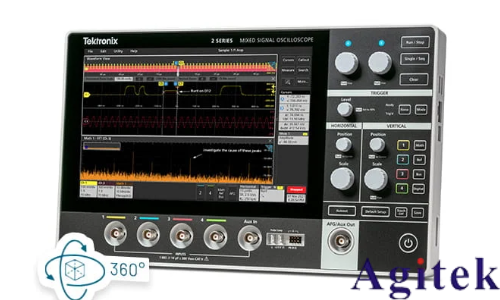

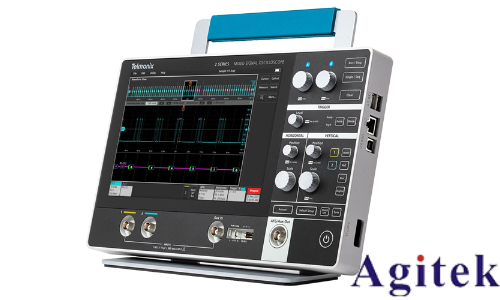

泰克2系列MSO示波器

泰克2系列MSO示波器擁有多達4個模擬通道、500MHz帶寬、2.5GS/s采樣率等，集成16通道MSO、50MHz AFG等功能于一體，是電子調試和測試的優選。

主要性能

輸入通道：模擬輸入2路或4路，帶寬70MHz - 500MHz可選，采樣率半通道2.5GS/s、全通道1.25GS/s，記錄長度每通道10M點，垂直分辨率8位ADC，高分辨率模式達16位。

觸發類型：標準觸發含邊沿、脈寬等多種類型，選配支持串行觸發。

分析功能：標準分析包括光標、37種測量、繪圖、數學、搜索等功能；選配支持串行觸發、解碼和分析。

選配功能：數字輸入通道16路；任意函數發生器50MHz，含多種波形類型；數字碼型發生器4位；顯示器為10.1英寸TFT彩色容性觸摸屏；連接支持USB、LAN；電池組選配，正常使用8小時（兩節電池）。

操作便捷

它具備直觀的觸控屏和簡化的前面板，采用一流用戶界面，支持多種交互操作，如拖動波形、手勢改變標度等。前面板保留關鍵按鈕和旋鈕，堅固耐用，還支持USB鼠標和鍵盤操作。其用戶界面全新設計，堆疊顯示模式避免波形疊加，超大顯示器提供充足查看區域，可輕松調整視圖。

觸發與搜索

提供一整套高級觸發器，能捕獲罕見復雜事件；“事件動作”功能可在特定事件發生時自動運行；搜索功能可自動搜索用戶自定義事件，便于導航。

模板測試與串行協議分析

模板測試提供全面的信號質量測試工具；選配的串行協議觸發和分析工具，支持多種常見串行總線，可觸發特定包內容，提供總線波形和解碼表。

數字通道與發生器

選配16路數字通道，可單獨或分組查看；任意函數發生器可模擬傳感器信號等；內置博德圖功能可分析系統頻響；數字碼型發生器能生成4個數字信號。

連接與安全

有多種連接端口，支持遠程控制和數據傳輸；可編程接口命令與新一代泰克示波器兼容，支持兼容模式；硬件有防盜鎖，軟件可保護公司數據。

電池與附件

選配雙電池槽電池組，支持熱插拔；還提供機架安裝套件、保護套套件、硬質旅行箱等附件。此外，該示波器還具備教育功能，內置幫助資源，方便教育工作者教學。
