泰克TBS1000C 系列示波器如何保存數據

將屏幕圖像保存到文件

使用該程序將屏幕圖像保存至 U 盤文件中。屏幕圖像為示波器屏幕的“圖 片”。屏幕圖像對包含在報告中或與其他屏幕圖像隨時間進行比較很有用。

注意：屏幕圖像不同于波形數據。屏幕圖像是屏幕圖片，并不包含圖像中顯 示的信號的任何數據。波形數據是文件，包含單個通道波形的所有采樣點的 數值。不能使用屏幕圖像文件進行進一步分析，但是可以將來自波形文件的 數據加載至其他示波器或基于 PC 的分析程序中，以執行高級信號測量。

1. 安裝 U 盤。

2. 設置顯示器，以顯示您希望保存的波形和其他讀數。

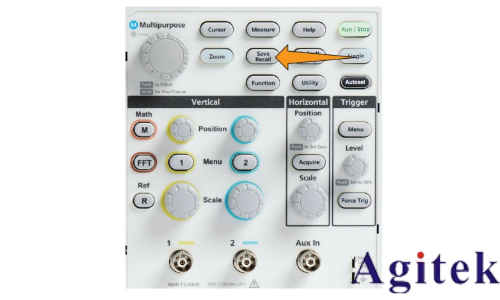

3. 按 （保存/調出）Save Recall（保存調出）前面板按鈕。

4. 按 Action（操作）側面菜單按鈕。

5. 使用 Multipurpose（通用）旋鈕選擇并單擊 Save Image（保存圖像）。

6. 按 （文件格式）Save As（另存為）側面菜單按鈕。

7. 選擇并單擊圖形文件格式（BMP、JPG 或 PNG），將屏幕圖像保存至 U 盤頂層的自動命名文件。

關于已保存圖像文件格式

圖像保存功能可將屏幕信息保存為三種常見圖像格式。

BMP：這種位圖格式使用無損算法，并可與大多數字處理和電子表格程 序兼容；這是默認設置。創建最大文件大小。

JPG：這種位圖格式使用一種無損壓縮算法，可與大多數字處理和電子 表格程序兼容。創建最小文件大小。

PNG：這種位圖格式使用一種無損壓縮算法，可與大多數字處理和電子 表格程序兼容。

保存波形數據

使用該程序將波形數據保存至參考【Ref（參考）】內存位置或外部文件。

1. （可選）安裝 U 盤以將波形數據保存至 U 盤的文件中。

2. 采集并顯示您希望保存的波形。

3. 按 （保存/調出）Save Recall（保存調出）前面板按鈕。

4. 按 Action（操作）側面菜單按鈕。

5. 使用 Multipurpose（通用）旋鈕選擇并單擊 Save Waveform（保存波 形）。 6. 要將波形數據保存至內部參考內存，請執行以下操作：

a. 按 Source（信號源）側面菜單按鈕。

b. 選擇并單擊波形數據源【CH1、 CH2、Math（數學）或 FFT】。 注意： 所選波形必須在屏幕上顯示，才可保存波形數據。

c. 按 Save As（另存為）側面菜單按鈕。

d. 選擇并單擊 Ref1（參考 1）或 Ref2（參考 2）。

7.要將波形數據保存到 U 盤文件中，請執行以下操作：

a. 按 Source（信號源）側面菜單按鈕。

b. 選擇并單擊波形數據源【CH1、 CH2、Math（數學）或 FFT】。 注意： 所選波形必須在屏幕上顯示，才可保存波形數據。

c. 按 Save As（另存為）側面菜單按鈕。

d. 選擇并單擊 USB File (*.ISF)【USB 文件 (*.ISF)】或 USB File (*.CSV) 【USB 文件 (*.CSV)】，將波形數據保存至 U 盤自動命名文件中。
