泰克TBS1000C 系列示波器觸發模式及其概念

示波器使用波形記錄中的數據在示波器屏幕上構建和顯示波形。但是，由于 示波器連續獲取采樣加入波形記錄，每個波形記錄從輸入信號的一個隨機點 開始。這意味著波形記錄采樣值一直不斷變化，這會導致已顯示的波形不穩 定或帶有抖動。無法準確測量不穩定的波形，以產生此種顯示，除非為非常 廣泛的測量（信號類型，大約為峰值到峰值信號幅度）。

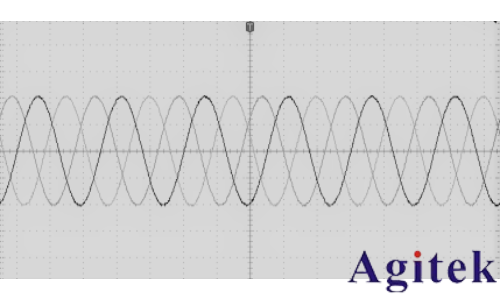

圖 1: 未觸發顯示

需要一種方式來設置示波器以檢測或觸發相同信號條件或呈現每次波形采 集的輸入信號，并將采樣存儲在波形記錄中，使相同信號條件在波形記錄中 在相同采樣時間位置。

trigger（觸發）將對示波器何時檢測已定義波形條件進行設置，如在信號上 升邊沿的特定信號電壓電平時。示波器使用該觸發條件將波形采樣存儲到 波形記錄中，這樣符合觸發條件的信號采樣點將在波形記錄中的相同位置。 顯示時，每次采集的波形記錄將顯示相同觸發點的波形，這樣會在屏幕上顯 示穩定的波形。

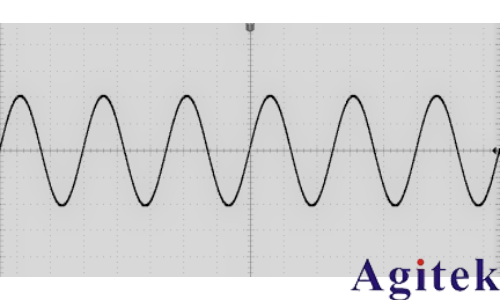

圖 2: 觸發顯示

了解并使用觸發很可能是快速顯示并分析波形所需的最重要的技能。觸發 條件可以很簡單，如從低電平到高電平（正斜率）時信號通過特定電壓電 平。觸發條件也可以非常明確，如當信號電平下降，以及當信號單次脈沖寬 度小于指定時間。

波形記錄中的觸發點同樣會設置波形記錄中的零時間參考點。默認情況下， 波形記錄中的觸發點位于波形記錄的中心。這意味著，一半的記錄會顯示觸 發條件前的信號波形（預觸發），另一半則會顯示觸發條件后的波形（觸發 后）。

預觸發數據可以幫助您排除信號問題。例如，要找到測試電路中出現多余毛 刺的原因，可觸發毛刺信號并觀察預觸發波形。通過分析毛刺產生之前所發 生的數據，可以找出有助于發現毛刺來源的信息。

觸發斜率和電平概念

示波器必須先檢測斜率和電平條件，然后才能觸發并顯示平穩波形。

顯示平穩波形所需的最低觸發條件為信號斜率和門限電平。斜率可設置示 波器以在信號的上升或下降邊沿查找觸發點。電平可設置觸發點出現在邊 沿上的位置。

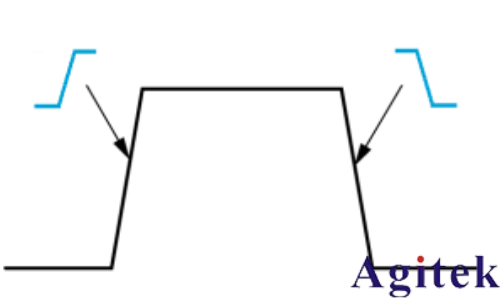

觸發 Slope（斜率）可設置示波器以在信號的上升或下降邊沿查找觸發事 件。

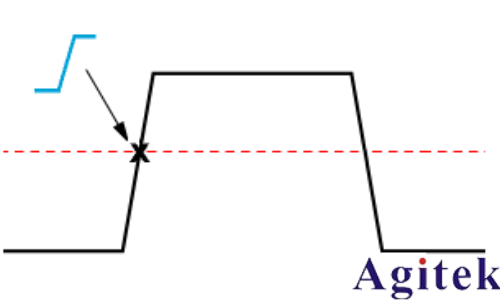

觸發門限 Level（電平）（或只是電平）為斜率的信號幅度值，必須發生以使 示波器觸發信號。

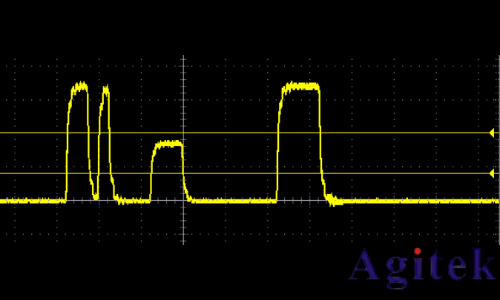

欠幅觸發需要兩個門限以定義信號必須通過才能被視為有效（非欠幅）信號 的兩個電平。

屏幕最右側的箭頭標示了信號門限電平。

旋轉 Trigger Level（觸發電平）旋鈕更改門限電平并暫時顯示一條長水平線 （或?yàn)榍贩|發顯示兩條線）穿過波形以顯示與整體波形有關的觸發電平。
