羅德與施瓦茨推出基于 R&S RTP 示波器的新型寬帶調制負載牽引解決方案

羅德與施瓦茨（以下簡稱“R&S”）推出了基于R&S RTP示波器的新型寬帶調制負載牽引解決方案。該方案不僅擴展了傳統矢量網絡分析儀在測量非線性器件特性方面的應用，還通過寬帶調制信號進行負載牽引，實現了對射頻元件在不同阻抗下關鍵性能指標的精確驗證，如矢量幅度誤差（EVM）和鄰道泄漏抑制比（ACLR）。該技術方案為下一代無線技術的射頻元件開發提供有力支持。

新型寬帶調制負載牽引解決方案R&S推出的寬帶調制負載牽引解決方案采用了新穎的射頻前端測試方法。通過使用 R&S RTP 示波器而不是傳統的矢量網絡分析儀，該解決方案可通過改變端口阻抗來測試寬帶調制信號下的射頻特性。傳統帶有調制的負載牽引技術通常使用矢量信號發生器和矢量信號分析儀，通過無源調諧器模擬不同的負載條件來驗證調制特性。然而，這種方法存在幾個關鍵局限性，特別是在較高信號帶寬（約100MHz及以上）條件下，調諧器的頻率響應、群延時等會導致測量不確定度增加。

基于示波器的創新解決方案

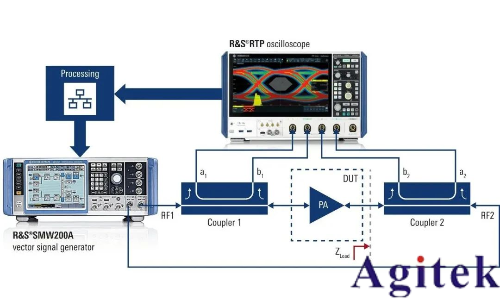

R&S推出的寬帶調制負載牽引解決方案，通過一種新型的系統搭建，成功克服了傳統測試方法的局限。該方案特別適用于驗證功率放大器與離散阻抗特性的天線連接時的性能表現。該解決方案的核心是基于R&S RTP084B 示波器以及寬帶負載牽引選件R&S RTP-K98，同時與R&S SMW200A矢量信號發生器協同工作。示波器的內部構造確保了正向和反向波測量的絕對相位與時間精確同步。而雙路矢量信號發生器R&S SMW200A，則為負載牽引操作提供了輸入信號與調諧信號之間的精準時間控制和相位穩定性。此外，R&S RTP-K98軟件能夠處理示波器的測量數據，執行必要的計算，以達到目標阻抗值，并有效控制信號發生器。因此，該解決方案非常適用于射頻前端的性能驗證，因為射頻前端通常需要在更寬廣的頻率范圍和多個傳輸頻段（如5G或Wi-Fi）下工作。R&S RTP示波器集高級信號完整性與快速采集分析能力于一身。其專用的采集和處理ASIC，能夠?qū)崿F(xiàn)每秒高達75萬個波形的超高速采集與處理。每個通道均具有獨立的3G數據點的存儲能力，支持長時間的信號采集。

同時，高精度的數字觸發器以業界領先的16Gbps速率對嵌入式時鐘進行基于硬件的時鐘數據恢復（CDR）的功能，確保數據采集的精準與高效。Markus L?rnerR&S射頻與微波組件市場經理“我們創新的寬帶調制負載牽引方案，巧妙地使用實驗室中常用的標準測試儀器，完全滿足了逐漸增長的在不同阻抗下寬帶射頻前端性能驗證的需求， 重現了寬帶天線應用上的經驗。示波器的加入成為了這一方案中的關鍵角色，它顛覆了傳統，提供了超快速的寬帶信號捕獲能力，這對于我們的應用來說，無疑是至關重要的。”
