R&S?FPC1500 頻譜分析儀

主要特點

• 良好的射頻性能，德國工程設計

• 10.1" WXGA（1366 像素 × 768 像素）顯示屏——業內同級別中尺寸和分辨率均高于平均水平

• 跟蹤源和獨立連續波信號發生器

• 內置電壓駐波比 (VSWR) 電橋

• 帶史密斯圓圖顯示功能的單端口矢量網絡分析儀

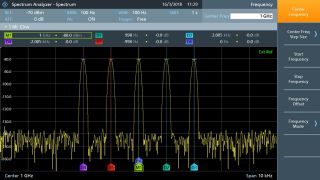

高分辨率

R&S?FPC 配備入門級頻譜分析儀中大尺寸、高分辨率的顯示屏。水平和垂直顯示屏尺寸更大、分辨率更高，以令人驚嘆的清晰度顯示更多信號細節。R&S?FPC 配備先進的顯示屏，可顯示信號測量的高質量。

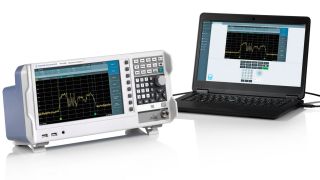

輕松進行虛擬控制

簡單直觀的控制方式是行業發展趨勢。R&S?FPC 可通過 USB、以太網或 Wi-Fi 連接到 R&S?InstrumentView 和 R&S?MobileView 遠程控制平臺。R&S?InstrumentView（電腦軟件）和 R&S?MobileView（iOS/Android 應用）是功能強大的多合一遠程控制應用，隨 R&S?FPC 捆綁銷售。

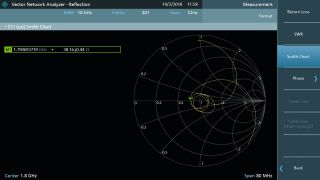

單端口矢量網絡分析儀

FPC1500 采用獨特的內部 VSWR 電橋設計，可以執行單端口矢量反射測量。此功能可用于射頻天線或射頻電路的阻抗測量，并可顯示史密斯圓圖；或進行故障點距離測量以檢測長射頻電纜的故障點。

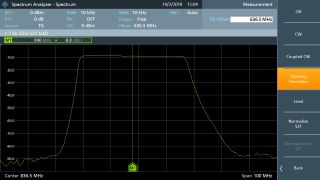

跟蹤源

射頻工程通常需要測試無源或有源射頻電路；這些電路本身不會產生射頻信號，例如放大器、濾波器或射頻電纜。僅使用頻譜分析儀不足以進行此類測試，還需要借助信號發生器。R&S?FPC1500 具備跟蹤源功能，可執行傳輸測量，例如射頻濾波器以及一般頻率響應測量。

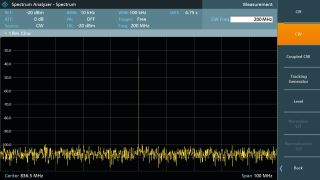

信號發生器

FPC1500 可以在獨立模式下使用集成式信號源。由于具備這種獨特功能，R&S?FPC1500 可用作連續波 (CW) 信號發生器。信號源可用作本振信號以進行混頻器測量，或用作輸入信號以進行放大器增益測量。

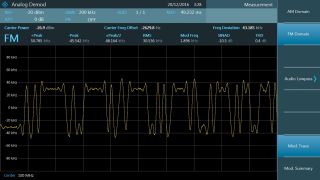

調制分析

基本數字調制格式被用于多種應用，例如近場通信。R&S?FPC 支持 ASK 和 FSK 分析。數字調制顯示屏包括軌跡、眼圖、調制誤差和符號分析。此外，還提供低功耗藍牙 (Bluetooth? LE) 和胎壓監測系統 (TPMS) 的專有配置預設。通過內置揚聲器或耳機插孔支持解調音頻。

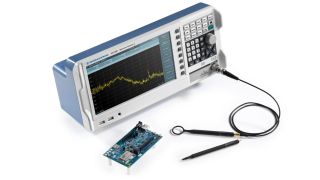

接收機模式

R&S?FPC 具備 R&S?FPC-K43 接收機模式（可選），適用于電路板、集成電路或電纜屏蔽等 EMI 調試。R&S?FPC-B22 前置放大器可補償探頭的耦合損耗并增加靈敏度，以檢測細小干擾信號。R&S?FPC 性價比高且功能強大，可在開發階段分析并定位干擾源。

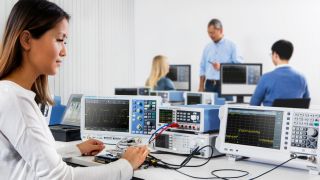

適用于教學實驗室

在教學實驗室中，R&S?FPC 頻譜分析儀是用于向?qū)W生教授射頻知識的理想之選。這款分析儀將易用性概念與先進技術相結合，而且價格實惠。10.1" 高分辨率大屏幕能清晰顯示每個信號細節，一臺儀器，多人共享。教授可以通過免費的遠程控制軟件協助或監測學生。
