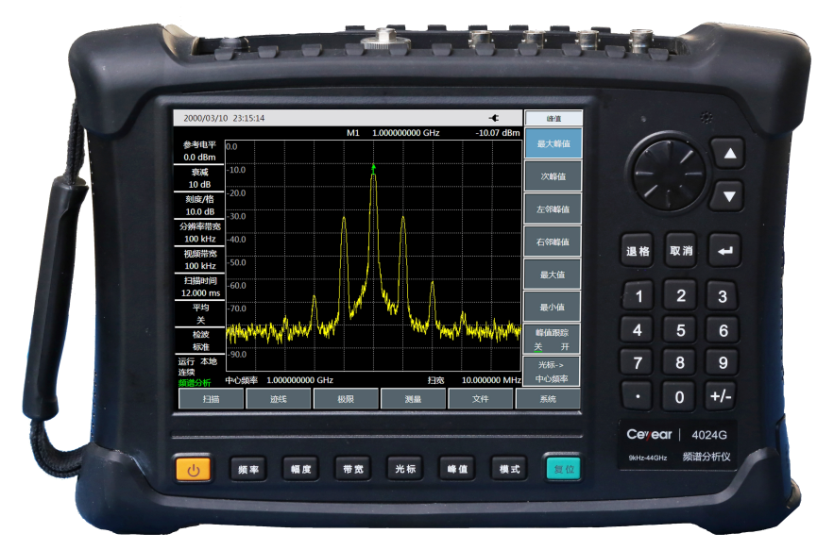

4024A/B/C/D/E/F/G/H/L頻譜分析儀

產品綜述

4024頻譜分析儀系列產品具有工作頻段寬、性能指標高、掃描速度快、測試功能多、操作簡便等多重優點，性能指標方面具有優良的平均噪聲電平、相位噪聲以及掃描速度，測量功能方面具有頻譜分析、場強測量、干擾分析、模擬解調、功率測量、信道掃描、信號分析等多種測量功能模式以及通道功率、占用帶寬、鄰道功率、音頻解調、雜散模板、載噪比等多種智能測量功能，采用8.4寸液晶及電容觸摸屏一體化設計提高了顯示清晰度和操作便捷性，結構形式采用手持式，體積小、重量輕、供電靈活、便于機動，極其適合現場使用。可應用于航空航天、微波與衛星通信、無線通信等領域的信號及設備測試。

主要特點

頻率覆蓋范圍：從9kHz覆蓋到67GHz，共9種型號

顯示平均噪聲電平：可達-163dBm@1Hz RBW(典型值)

相位噪聲性能：

-112dBc/Hz@100kHz頻偏@1GHz載波(4024A/B/C)

-106dBc/Hz@100kHz頻偏@1GHz載波(4024D/E/F/G/H/L)

掃描速度：1GHz掃寬最快掃描時間<20ms

分辨率帶寬：1Hz～10MHz

全頻段前置放大器：標準配置

多種測量功能模式：頻譜分析、場強測量、干擾分析(瀑布圖、RSSI)、模擬解調(AM/FM/PM)、信道掃描、高精度USB功率測量、信號分析等

多種智能測量功能：場強測量、通道功率、占用帶寬、鄰道功率、音頻解調、載噪比、雜散模板等

多樣的輔助測試接口：10MHz參考輸入輸出接口、GPS天線接口、零掃寬中頻輸出接口、外觸發輸入接口等

方便快捷的用戶操作體驗：8.4寸大屏幕高亮液晶以及大字體顯示、便捷的電容觸摸屏操作、液晶與觸摸屏一體化設計、多種顯示模式等

工作溫度范圍為-10℃～50℃

可通過電池或適配器供電

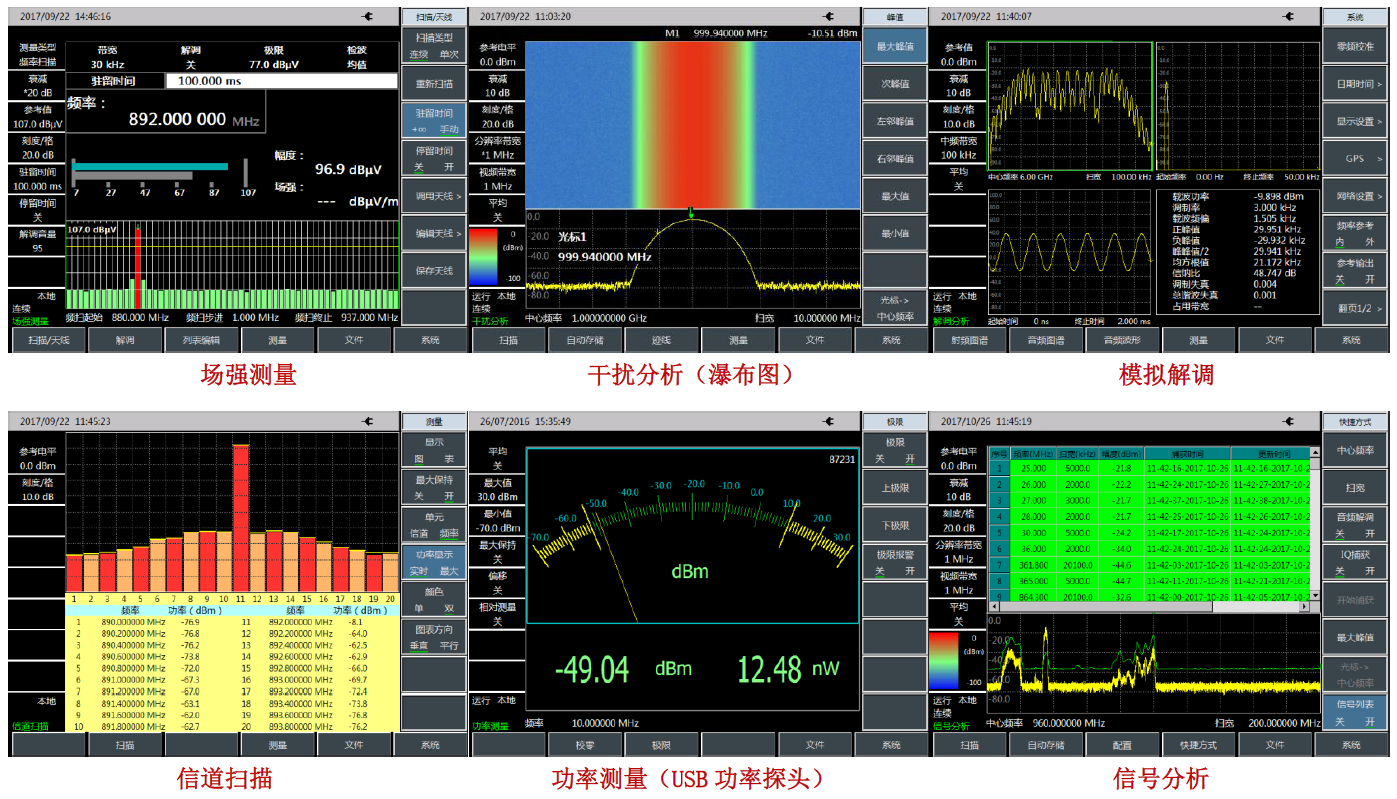

豐富的測量功能模式選件

場強測量 干擾分析(瀑布圖) 模擬解調

信道掃描 功率測量(USB功率探頭) 信號分析

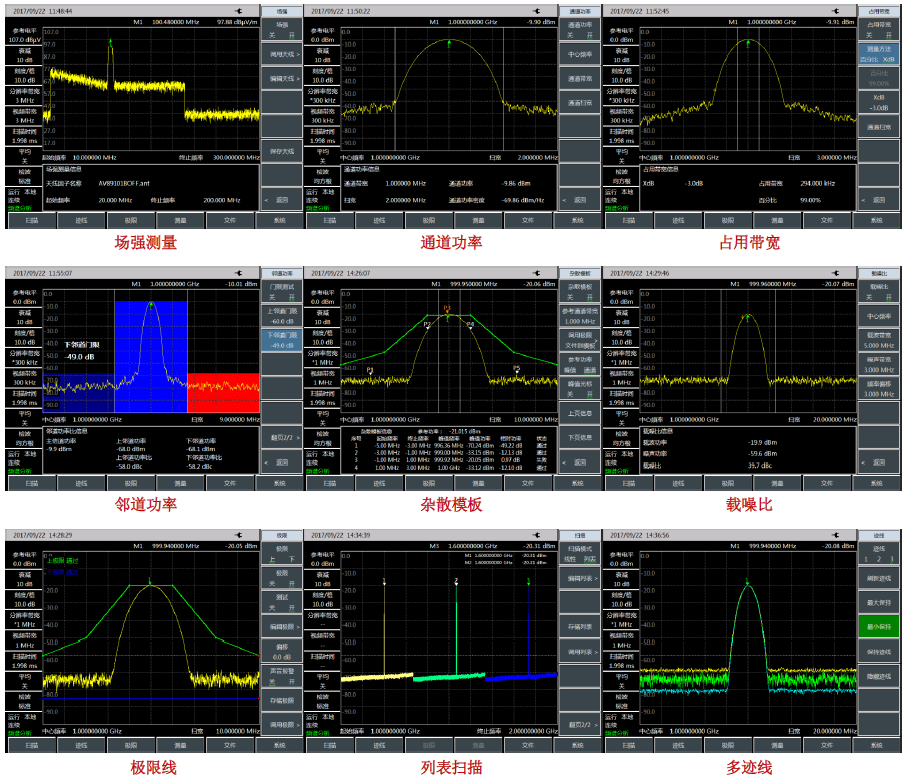

全面的智能測量功能

場強測量 通道功率 占用帶寬

鄰道功率 雜散模板 載噪比

極限線 列表掃描 多跡線

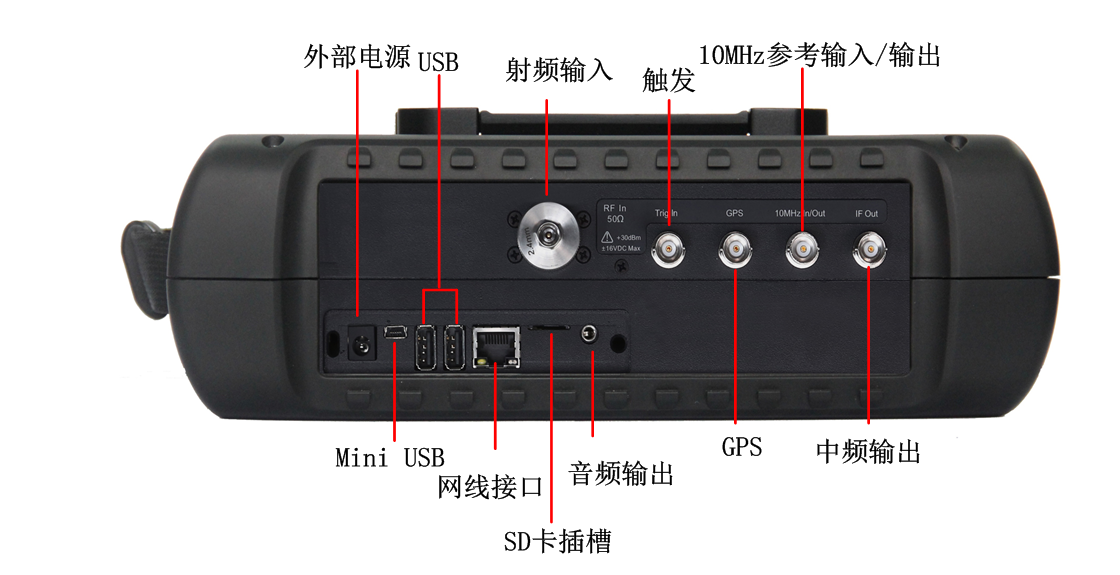

多樣的輔助測試接口

方便快捷的用戶操作體驗

一鍵式快速測量

狀態及數據存儲調用功能

8.4寸液晶與電容觸摸屏一體化設計，更小的透光折射率，更清晰的顯示體驗

便捷的電容觸摸屏操作特性

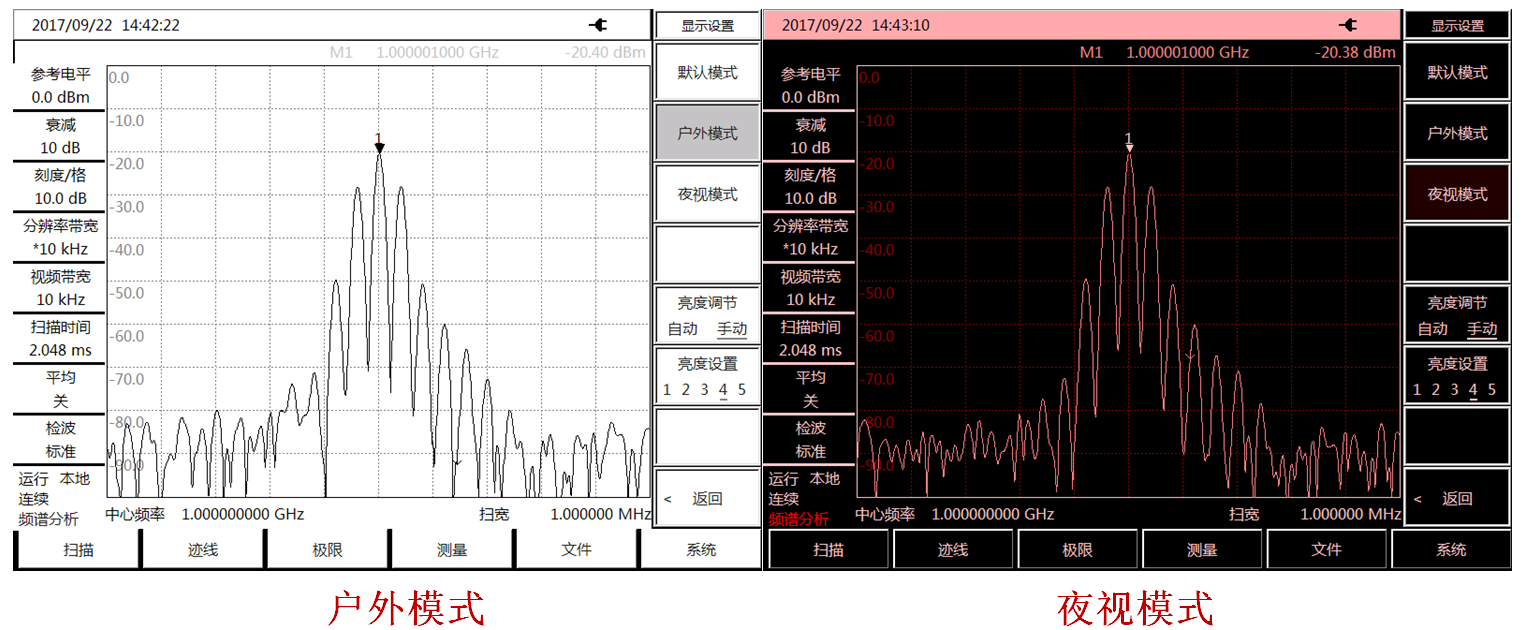

多種顯示模式，戶外強光、夜視等環境下可獲得更好的體驗

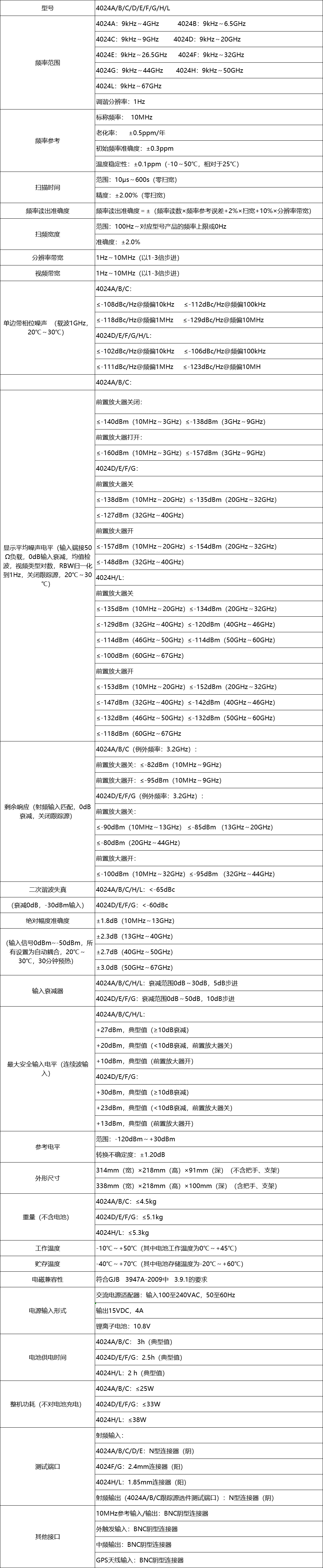

技術指標
