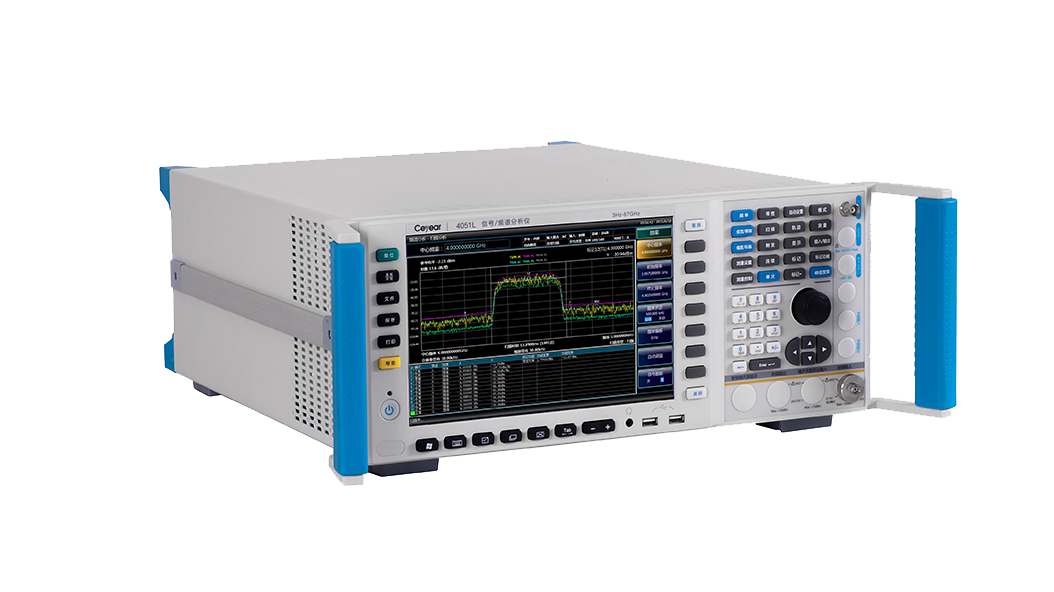

4051A/B/C/D/E/F/G/H/L/N信號/頻譜分析儀

產品綜述

4051系列信號/頻譜分析儀是中電科思儀科技股份有限公司信號/頻譜分析儀中的高性能旗艦產品，具有優良的測試動態范圍、相位噪聲、幅度精度和測試速度，具備高靈敏度頻譜分析、符合標準的功率測量組件、IQ分析、矢量信號分析、實時頻譜分析、瞬態分析、脈沖信號分析、音頻分析、模擬解調分析、相位噪聲測試、噪聲系數測試等多種測試功能，可提供可靠的高性能測試服務。具有良好的擴展能力，可通過靈活配置選件進一步提升測試性能，也可通過各種數字和模擬信號輸出接口構建測試系統或進行二次開發。可應用于航空、航天、通信、導航等領域的信號及設備測試。

寬頻率覆蓋范圍

3Hz到4/9/13.2/18/26.5/40/45/50/67/85GHz，10種可選的頻段配置

具有到750GHz的外部頻率擴展能力(外部頻率擴展選件)

最大1GHz分析帶寬

提供10MHz、40MHz、200MHz、550MHz、1GHz等5種分析帶寬配置方案

帶寬可靈活選擇，從10Hz至1000MHz共40余檔

提供4GB的深度存儲，根據帶寬選擇，無縫捕獲時間可從幾毫秒直至數小時

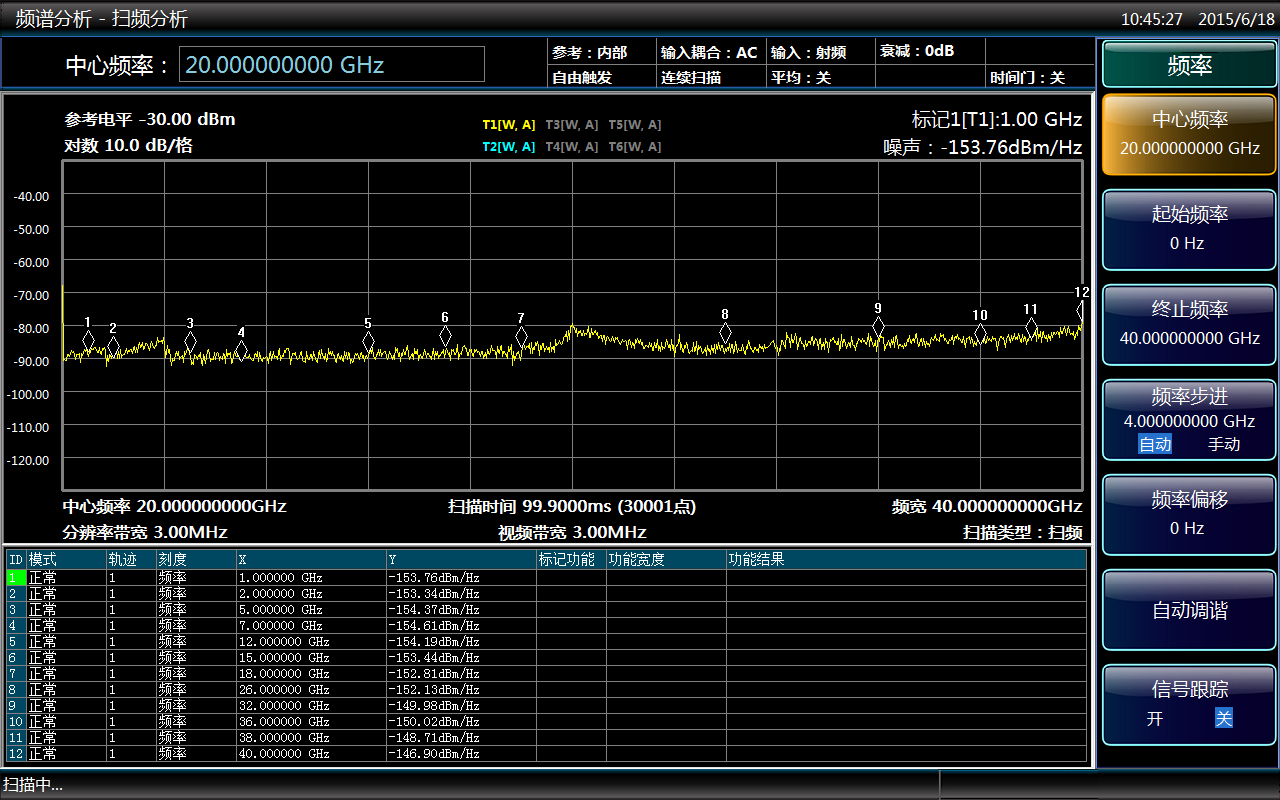

優良的測試接收性能

可配置對應主機頻段的低噪聲前置放大器(最高頻率至67GHz)

1GHz顯示平均噪聲電平典型值-156dBm/Hz，配置前放后典型值為-167dBm/Hz

50GHz顯示平均噪聲電平典型值-141dBm/Hz，配置前放后典型值為-150dBm/Hz

67GHz顯示平均噪聲電平典型值-135dBm/Hz，配置前放后典型值為-150dBm/Hz

85GHz顯示平均噪聲電平典型值-135dBm/Hz

全數字中頻設計，優異的刻度保真度和中頻誤差

全面的頻譜分析能力

支持掃頻和FFT兩種掃描類型

零頻寬快速掃描，最快掃描時間1us

精確的頻率計數，計數分辨率可達0.001Hz

掃描點數在101～30001之間任意可選

可配置6條軌跡，具有豐富的標記操作功能

6種檢波方式，3種平均類型

支持時間門測量

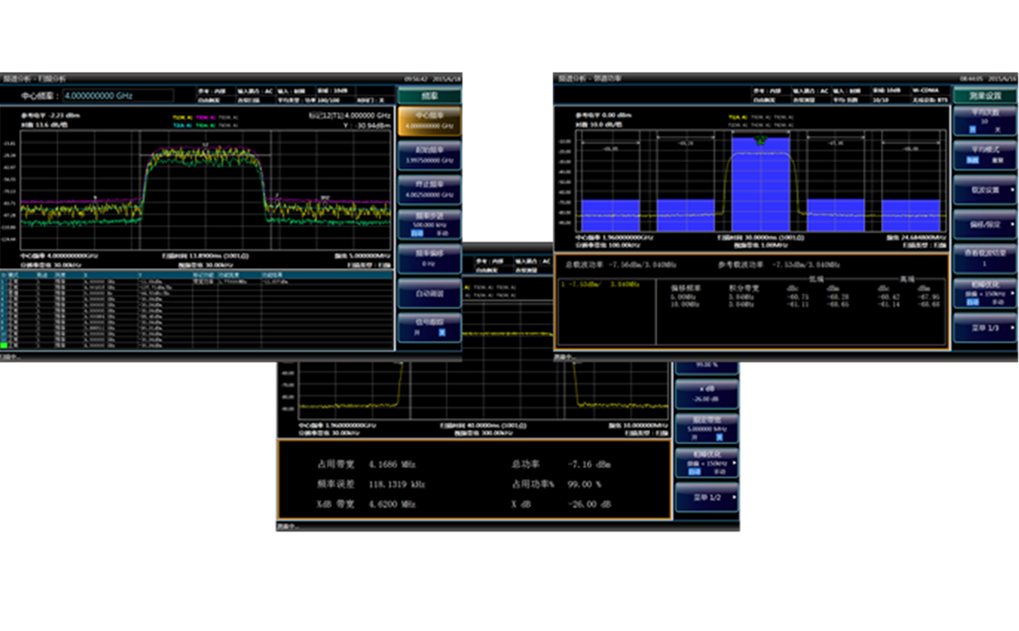

具有占用帶寬、信道功率、鄰道功率測試功能

具有功率統計、突發功率、諧波失真、三階交調、雜散發射等測試功能

豐富的測量應用功能

瞬態分析及信號回放分析

— 頻域時域關聯測試便于理解并深入分析瞬態信號事件

— 瀑布圖顯示，分析信號頻譜隨時間變化的宏觀規律

— 同時分析信號頻率/幅度/相位隨時間的變化，助力功率控制、頻率鎖定過程的測試

— 支持長達500M樣本(64位精度)的無縫捕獲數據存儲

— 支持CSV、DAT等多種信號文件存儲格式

— 支持信號文件的事后回放分析

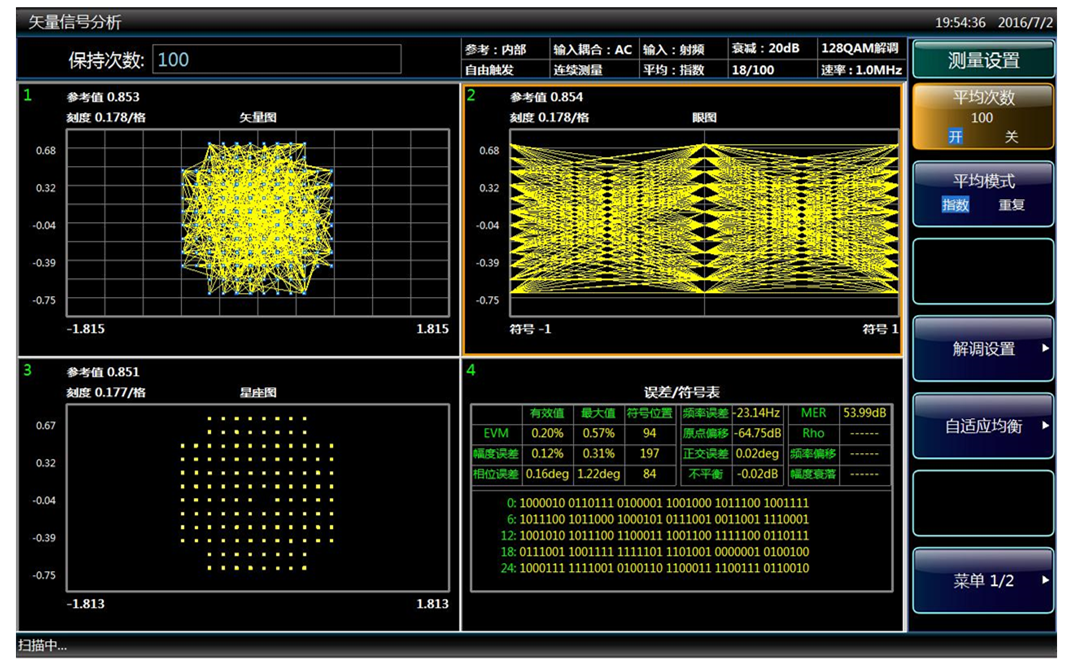

矢量信號分析功能

— 可對PSK、FSK、QAM等20多種通用單載波數字調制信號進行解調分析

— 同時顯示解調前、解調后、參考信號、符號和各種誤差結果，支持頻譜圖、星座圖、矢量圖、相位軌跡圖、眼圖、誤差/符號表等多種顯示窗口

— 提供脈沖搜索功能，實現對脈沖信號的搜索定位，支持用戶輸入同步字和偏移，顯示指定部分的解調結果

— 具有自適應均衡功能，可用來從非線性調制誤差中分離出線性誤差，顯示系統幅頻響應和群時延

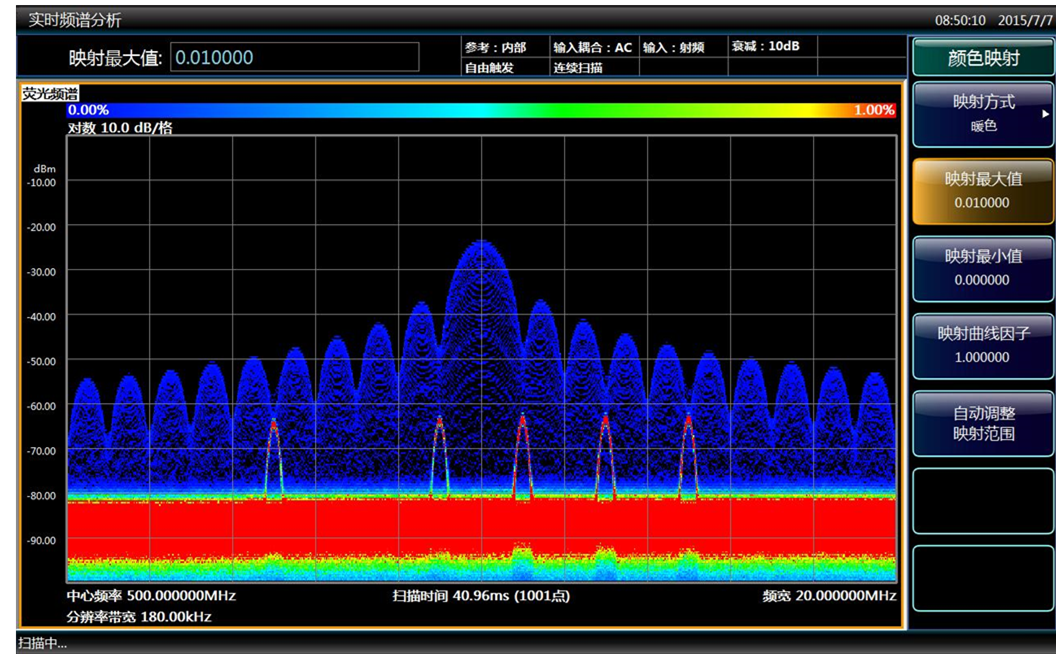

實時頻譜分析功能

— 最大實時分析帶寬40MHz/200MHz可選，頻率覆蓋85GHz

— 具備數字熒光頻譜、無縫瀑布圖、瞬時頻譜、功率vs.時間、頻率vs.時間等多種圖表

— 100%截獲概率(POI)信號最短持續時間4.3μs

— 頻率模板觸發、功率觸發等多種實時觸發功能，可用于捕獲和分析感興趣信號事件發生前后的數據

脈沖信號分析功能

— 脈沖信號頻譜、時域特性測試支持20余種脈沖參數測量(時間、幅度、頻率、相位)

— 可完成選定任意脈沖，進行幅度、脈內頻率/相位特性、頻譜特性的細節分析

— 對任意脈沖參數進行脈沖趨勢統計

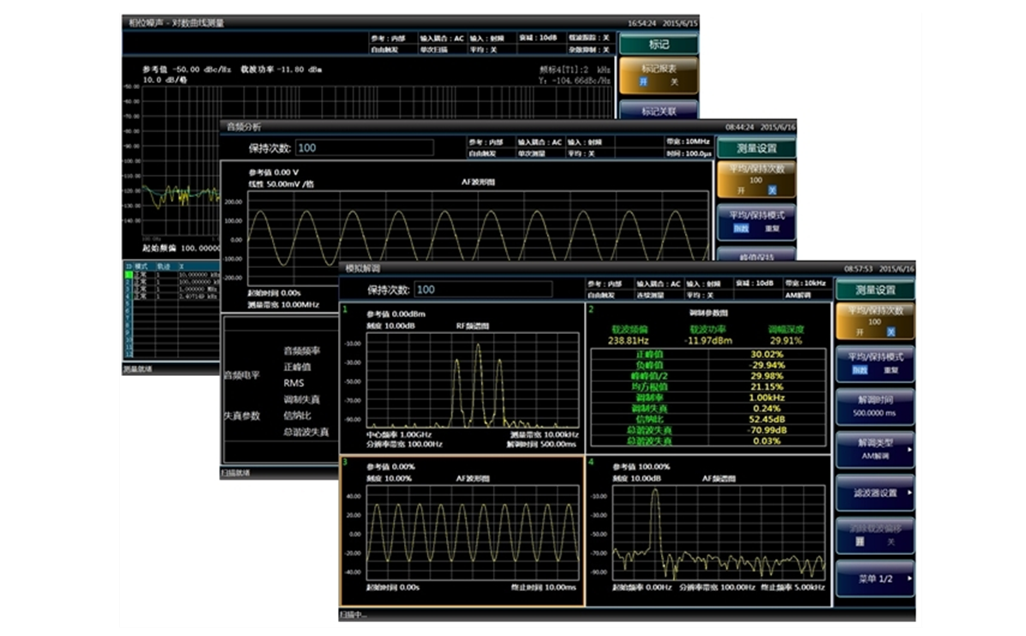

相位噪聲測試/音頻分析/模擬解調分析功能

— 相位噪聲測試提供一鍵式自動測量，滿足各種頻率源相位噪聲測試應用

— 音頻分析具有獨立優化的音頻測量通道，用于低頻信號參數測試分析

—模擬解調分析解調AM/FM/ΦM信號，測量調制指數、調制失真、剩余調頻、調頻線性度等參數，用于模擬體制終端、電臺、通用模擬調制源的測試

DTMB測試功能

— 能夠對單載波和多載波DTMB信號進行測量

— 具有信道功率、肩部衰減、頻譜模板等射頻特性分析功能

— 能夠自動識別信號的幀頭類型、調制方式，進行調制質量分析

— 能夠對信道響應、脈沖響應進行分析

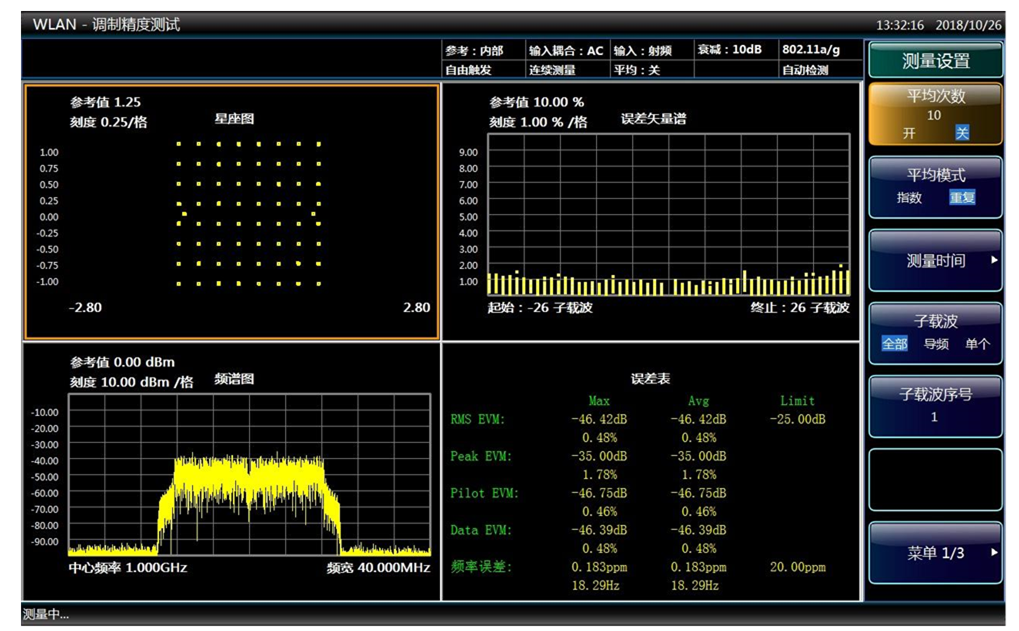

WLAN測試功能

— 提供調制分析、頻譜平坦度、功率vs.時間、信道功率、占用帶寬、頻譜模板、功率統計CCDF等測量功能，可以對WLAN設備進行全面測試

— 測量設置菜單靈活，既可以進行一鍵式測量，也可手動設置，便于用戶對WLAN信號進行完善的測試分析

— 提供星座圖、誤差表、符號表、EVM vs.載波、增益不平衡vs.載波、正交誤差vs.載波、幅度誤差vs.時間、相位誤差vs.時間、頻譜、時域波形等多種顯示圖譜

絕對功率測量功能

— 支持USB功率探頭實現高精度功率測量

— 指標等同高精度功率計

強大的射頻信號流盤與回放分析功能

可實現帶寬達200MHz/550MHz寬帶信號實時記錄

數據記錄儀，支持SSD和HDD兩種介質類型

靈活的模擬信號輸出接口

275MHz～475MHz(可擴展)高中頻輸出，1Hz頻率步進，提供30dB增益，1dB步進

10MHz～160MHz中頻輸出，1Hz頻率步進，4檔自動增益控制電平

數字重構信號輸出，提供任意中頻、AM/FM解調和IQ解調信號輸出

便捷的操作特性

支持中英文雙語

人性化的自動調諧和自動刻度功能

支持一鍵式快捷測量

10.1英寸寬屏液晶顯示器，1280*800的屏幕分辨率，更清晰地展現測量結果

支持USB、LAN、GPIB、監視器等多種輸入輸出接口，方便用戶操作

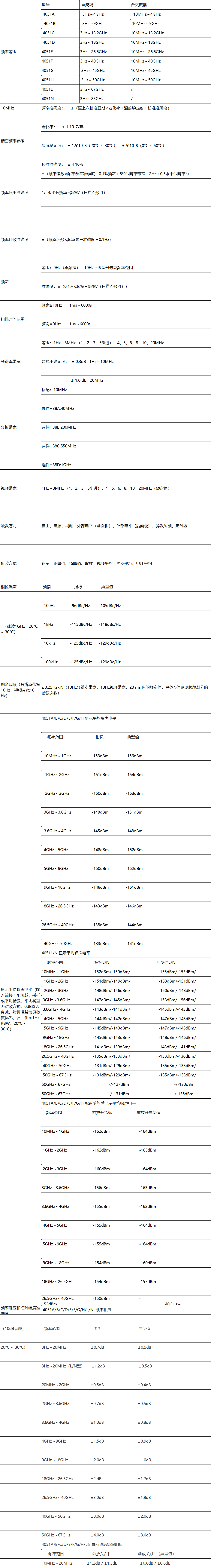

寬頻率覆蓋范圍

● 3Hz到4/9/13.2/18/26.5/40/45/50/67/85GHz，10種可選的頻段配置

● 具有到750GHz的外部頻率擴展能力(外部頻率擴展選件)

最大1GHz分析帶寬

● 提供10MHz、40MHz、200MHz、550MHz、1GHz等5種分析帶寬配置方案

● 帶寬可靈活選擇，從10Hz至1000MHz共40余檔

● 提供4GB的深度存儲，根據帶寬選擇，無縫捕獲時間可從幾毫秒直至數小時

便捷的操作特性

● 支持中英文雙語

● 人性化的自動調諧和自動刻度功能

● 支持一鍵式快捷測量

● 10.1英寸寬屏液晶顯示器，1280*800的屏幕分辨率，更清晰地展現測量結果

● 支持USB、LAN、GPIB、監視器等多種輸入輸出接口，方便用戶操作
