泰克AFG31000 系列任意函數發生器如何創建任意波形

儀器可以輸出存儲在內部存儲器或 USB 閃存驅動器中的任意波形。 要創建任意波形：

1. 在觸摸屏上選擇基本。

2. 向上滑動觸摸屏底部的箭頭，然后選擇 ArbBuilder 選項卡。

3. 選擇新建。

4. 選擇波形創建方式：手繪、水平、垂直或點。

5. 創建波形后，選擇文件。

6. 選擇另存為以更改名稱并保存波形。

7. 也可以保存文件，并選擇發送以查看您選擇的通道上的波形。

8. 向下滑動 ArbBuilder 區域，以查看您在所選通道上創建的波形。

創建標準波形 您

可以使用 ArbBuilder 工具創建波形?？梢酝ㄟ^從標準函數列表中選擇、使用公式編輯器（使用公式 創建波形（第 99 頁））或繪制波形（使用 ArbBuilder 繪制波形（第 108 頁））來創建新波形。

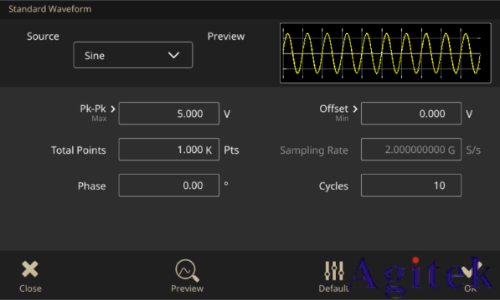

創建標準波形

1. 從“波形”選項卡中選擇新建波形

2. 從“功能”下拉菜單中選擇標準波形。您可以選擇正弦波、方波、三角波、脈沖、噪聲、Sin(x)/x 、直流、掃描、洛倫茲、ExpRise 和 ExpDecay 波形。

3. 根據需要調整垂直和水平參數。

4. 選擇“預覽”按鈕以查看波形。

5. 出現提示時，選擇確定或取消退出窗口。

6. 選擇保存或另存為以保存波形，或單擊關閉以關閉波形。

 7. 選擇發送。

8. 在“發送”選項卡下，選擇至 CH1 或至 CH2，將此波形發送至通道 1 或通道 2。

使用公式創建波形

您可以使用 ArbBuilder 中的公式編輯器生成波形。

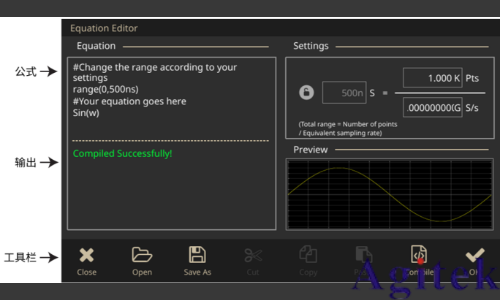

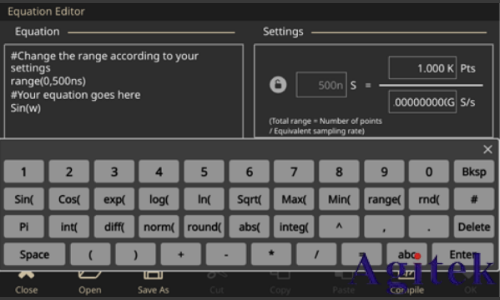

公式編輯器是一個 ASCII 文本編輯器，允許您使用波形編程語言 (WPL) 創建、編輯、加載波形定義及 將其編譯到波形中。使用 WPL 從數學函數生成波形、在兩個或更多波形文件之間執行計算，以及使用 循環和條件分支命令生成波形值。編譯公式文件以生成所描述的波形。 公式文件是您在公式編輯器中創建和編輯的文本文件。選擇新公式以打開公式編輯器。將顯示含公式組 成部分的軟鍵盤。

使用公式編輯器創建波形

1. 選擇 ArbBuilder > 文件，并選擇新建公式圖標以打開公式編輯器。

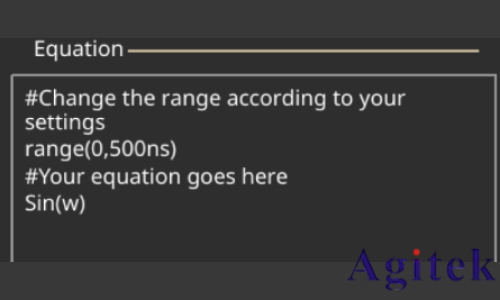

2. 在“公式編輯器”窗口中，輸入文本以構建波形公式。例如，在公式輸入框中鍵入 Sine(w)。

3. 單擊編譯以在預覽框中生成波形。將在“輸出”框中顯示“已成功編譯”，并且“預覽”框中將顯 示日志波形。如果輸入無效的公式，“輸出”框將顯示一條錯誤消息，并且公式輸入框中包含錯誤 的行將變為紅色。

4. 單擊確定以可編輯模式顯示波形，或單擊取消以取消操作。

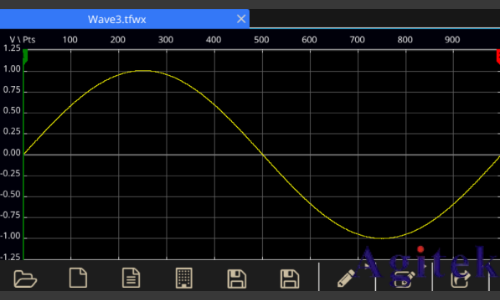

5. 您將看到正弦波形。您可以對其進行編輯、保存，或將其發送到通道 1 或 2。

保存波形公式

1. 按照使用公式創建波形（第 99 頁）中的步驟 1–3 創建波形公式。

2. 2. 此時會顯示 Windows 的另存為對話框。 輸入文件名，并選擇確定進行保存。公式文件將保存為 .eqa 格式文件。

打開公式文件

1. 在“公式編輯器”窗口中，選擇公式編輯器工具欄。

2. 選擇現有波形公式文件，然后單擊打開。

編輯公式文件

在“公式編輯器”窗口中，您可以執行以下操作來修改公式：

? 剪切。突出顯示要剪切的公式部分，然后選擇剪切。

? 復制。突出顯示要復制的公式部分，然后選擇復制。

? 粘貼。突出顯示要粘貼的公式部分，然后選擇粘貼

? 使用鍵盤或“命令類別”鍵盤直接編輯文本。
