泰克AWG5200 系列任意波形信號發生器

本手冊介紹 AWG5200 系列儀器包含下列儀器：

■ AWG5202 雙通道任意波形發生器

■ AWG5204 四通道任意波形發生器

■ AWG5208 八通道任意波形發生器

主要功能

下表介紹 AWG5200 系列儀器的一些主要功能：

■ 兩種工作模式：

■ AWG 模式（任意波形發生器）可播放文件中的任何波形

■ 函數模式可播放基本波形

■ 采樣率高達 5 GS/s（10 GS/s 時采用 2x 內插）

■ 每條通道 2 G 樣點波形存儲深度

■ 定序（帶 SEQ 許可）

■ -70 dBc 無雜散動態范圍

■ 16 位垂直分辨率

■ IQ 波形數字上變頻（帶 DIGUP 許可）

■ 同步多臺儀器，實現多通道高速 AWG 系統

■ 直觀的圖形用戶界面

■ 可移動硬盤驅動器

■ 支持 USB 2.0 接口（前面）和 USB 3.0 接口（后面）

■ LAN (1000/100/10 Base-T)

■ 電容觸屏用戶界面

■ Microsoft Windows ? 64 位操作系統

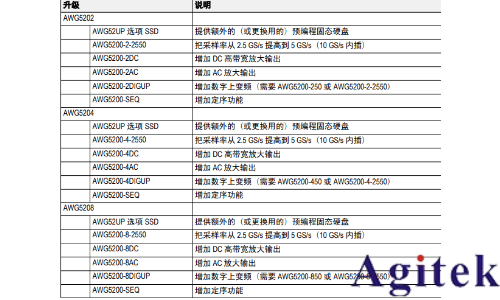

產品升級
