普源示波器DHO800視頻觸發

視頻信號可包含圖像信息和時序信息，且具有多種標準和制式。本系列示波器可在 NTSC （National Television Standards Committee，美國**電視標準委員會）、PAL（Phase Alternating Line，逐行倒相）、SECAM（Sequential Couleur A Memoire，順序傳送彩色與存貯）等標準視頻信號的場或行上觸發。

觸發類型

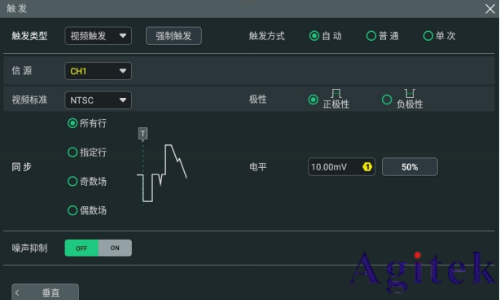

在 觸發類型 下拉菜單中選擇“視頻觸發”，可進行視頻觸發配置。

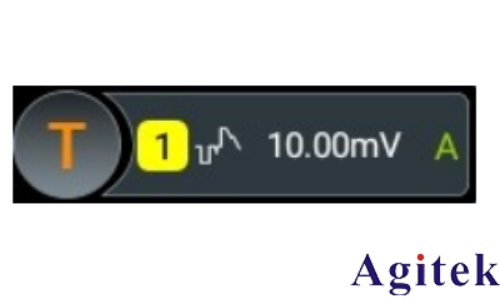

選擇觸發類型后，屏幕上方的觸發信息標簽中顯示當前的觸發設置信息（包括觸發類型、觸發信源和觸發電平，如下圖所示），并隨著觸發設置的改變而改變。

信源選擇

點擊 信源 下拉菜單選擇 CH1~CH4。當前信源顯示在屏 幕上方觸發信息標簽中。

只有選擇已接入信號的通道作為觸發源才能夠得到穩定的觸發。

視頻極性

在 極性 菜單中選擇所需的視頻極性，可以選擇正極性或負極性。

視頻標準

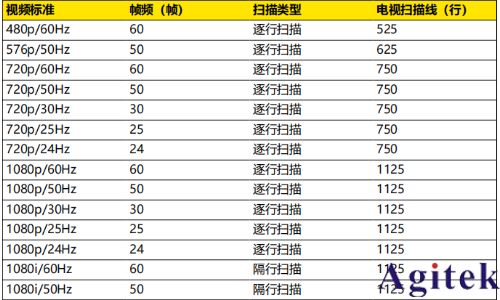

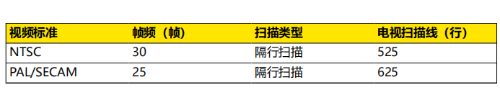

點擊 視頻標準 下拉菜單，選擇視頻標準。

同步在同步菜單中選擇所需的同步類型。

? 所有行：在發現的第一行上觸發。

? 指定行：在指定行上觸發。

選擇該同步觸發方式時，您可以指定行號。點擊 行號 輸入框，通過彈出的數字鍵盤設置行號，也可以旋轉對應的多功能旋鈕設置此值。行號的可設范圍與當前選擇的視頻標準有關，設置范圍為 1 至 525（NTSC）、1 至 625（PAL/SECAM）、1 至 525（480p）、1 至 625（576p）、1 至 750（720p）、1 至 1125（1080p/1080i）。

? 奇數場：在奇數場的第一個齒脈沖的上升沿處觸發。僅當選擇 NTSC 和 PAL/SECAM 視頻標準時可選。

? 偶數場：在偶數場的第一個齒脈沖的上升沿處觸發。僅當選擇 NTSC 和 PAL/SECAM 視頻標準時可選。

觸發方式

在 觸發方式 菜單中選擇自動、普通或單次。

觸發參數設置

該觸發類型下的觸發參數：噪聲抑制。

觸發電平

點擊 電平 輸入框，通過彈出的數字鍵盤設置觸發電平；也可以旋轉前面板右側的觸發電平旋鈕或對應的多功能旋鈕調節觸發電平。當前觸發電平值顯示在屏幕上方觸發信息標簽里。

提示

? 為了更好地觀測視頻信號中的波形細節，可以先將存儲深度設大一些。

? 對視頻信號進行觸發調試過程中，由于 RIGOL 數字示波器具備多級灰度顯示功能，不同的亮度能反映信號不同部分的頻率。有經驗的用戶在調試過程中可迅速判斷信號的質量，發現異常情況。
