泰克AWG5200 系列任意波形發生器產品技術資料

在信號產生領域，AWG5200 系列任意波形發生器 (AWG) 通過前沿創新技術為工程師和研究人員引領前進之路。AWG5200 系列 AWGs 實現了無可比擬的信號保真度及同類產品中領先的采樣率和存儲深度，為復雜的 RF 基帶信號發生應用和精密試驗應用提供了優秀的信號模擬解決方案。基于高達 5 GS/s 采樣率（內插時為 10 GS/s）和 16 位垂直分辨率，AWG5200 系列可以輕松的生成復雜信號，準確回放被捕獲的信號。

主要性能指標

采樣率高達 10 GS/s（采用 2x 內插）

2 通道、4 通道和 8 通道配置

-70 dBc 無雜散動態范圍

16 位垂直分辨率

每條通道 2 G 樣點波形存儲深度

主要功能

在一臺儀器中為生成復雜的 RF 信號提供完整的解決方案

直接生成載波高達 4 GHz 的信號，而不需要外部 RF 轉換

模擬真實世界對高速數字數據流的模擬影響

生成高精度 RF 信號

無雜散動態范圍性能好于 -70 dBc

創建長的復雜波形，而不會犧牲信號帶寬

高達 2 G 樣點的波形內存，支持以 5 GS/s 采樣率播放長達 400 ms 的數據，及以 2.5 GS/s 采樣率播放長達 800 ms 的數據

多機同步，實現多通道高速 AWG 系統

無需外部電腦支持即可實現所有操作

內置顯示器和按鈕可以直接從 AWG 前面板上迅速選擇、編輯、播放波形，觸發事件

通過回放捕獲信號功能，模擬真實世界環境

可以在 AWG 上播放、編輯或重新采樣使用示波器或實時頻譜分析儀捕獲的波形

平滑地從信號模擬過渡到真實世界測試環境

從第三方工具導入的矢量波形，如 MATLAB

應用

為通信和國防電子測試生成 RF/微波波形

直接輸出高達 4 GHz 的 RF 信號

尖端電子、物理和化學研究

高速度低抖動信號源生成指定的模擬信號、快速脈沖、數據流和時鐘

無縫連接信號仿真到信號生成

如果一個波形能夠被定義或捕獲，那么 AWG5200 就能復現這個信號。可以通過多種方式創建信號。泰克提供了全面的、不斷新增的且針對 AWG 產品家族進行優化的波形發生插件，以實現了特定的波形創建功能，同時 MATLAB、Excel 等第三方解決方案也可以靈活地創建和導入您想要的任何波形。使用任意一種軟件包來創建的波形都可以導入 AWG5200 中并進行回放，無縫地實現從仿真世界過渡到真實世界。

高級遠程儀器控制和波形生成

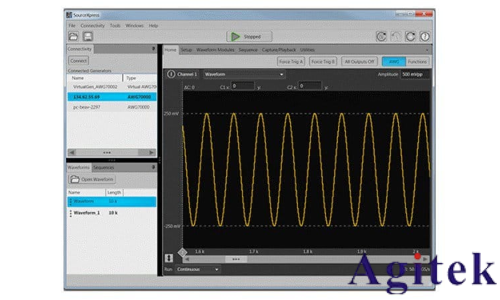

新型 SourceXpress 平臺把所有 AWG 儀器控制和波形生成功能放到 Microsoft? Windows PC 中。加載波形、創建序列、打開回放，都無須在 AWG 上實現。所有波形創建插件都在 SourceXpress 平臺上以原生方式運行，可以迅速重復測試信號，而不必進實驗室。

RF 信號發生器

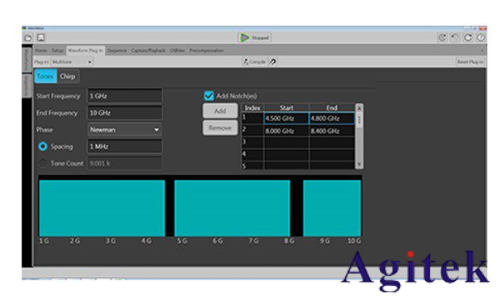

RF 信號正變得越來越復雜，RF 工程師很難準確地創建合規性和裕量測試要求的信號。結合 RF 通用波形創建插件，AWG5200 系列可以解決這些棘手的設計挑戰。RF 通用插件是一種以數字方式合成被調制基帶、IF 和 RF 信號的軟件包，它把信號發生提升到全新水平，全面利用了 AWG5200 系列任意波形發生器先進的信號發生功能。

內置數字 IQ 調制器

通信和國防系統的尺寸減小和成本降低推動著現代 DAC 不斷進化，把更多的功能集成到一個芯片中。某些更先進的高速 DAC 還采用數字信號處理和調節功能，如數字內插、復雜調制和數控振蕩器 (NCO)。這可以有效緊湊地直接生成復雜的 RF 信號。

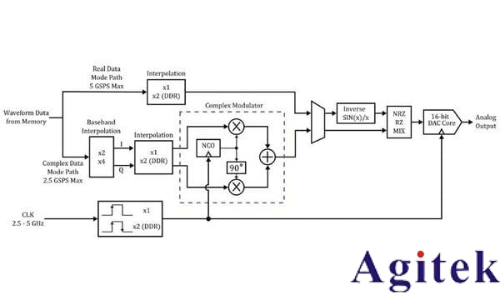

泰克 AWG5200 系列擁有數字復合調制器和多速率內插功能。通過這種內置 IQ 調制功能，您可以消除由于外部調制器和混頻器引起的 IQ 不匹配。另外通過使用這個調制器，沒有帶內載波饋通，也沒有鏡像。內置內插器，它還能以最有效的減小波形大小和縮短匯編時間的方式創建波形，同時延長播放時間。

提供了多種 DAC 模式

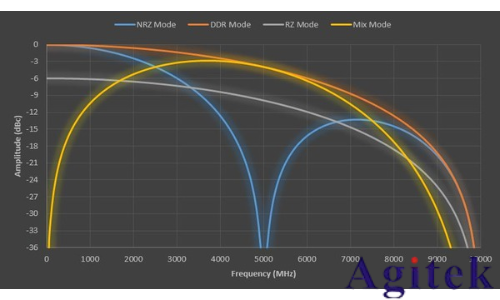

AWG5200 DAC 有多種模式，可以在 DAC BW 最干凈的部分及頻率滾降位置輸出信號。

環境信號生成

許多雷達信號的關鍵特點要求它們必須與其它商用標準信號共存于同一頻段，但性能不會劣化。為滿足這一預期，雷達設計人員必須在設計/調試階段徹底的測試所有可能的情況。AWG5200 具有回放這些最壞情況的信號所需的超高靈活性和精度。
