是德DSOX1204A/G示波器使用手冊

是德科技Keysight InfiniiVision DSOX1204A/G示波器，作為一款高性能的4通道數字存儲示波器，憑借其卓越性能與豐富功能，在電子測試領域廣泛應用，下面為您詳細介紹其使用要點。

該示波器有DSOX1204A和DSOX1204G兩個型號，基礎帶寬均為70MHz，可通過不同升級套件（D1200BW1A、D1200BW2A、D1200BW3A）分別升級至100MHz、200MHz。采樣率達2GSa/s（交錯）和1GSa/s（非交錯），配備1Mpts存儲器，支持分段存儲功能，其中DSOX1204G型號還內置20MHz波形發生器，能生成正弦波、方波等多種波形，為測試提供便利。

在使用前，需進行正確的初始設置。電源方面，示波器支持100-240Vac寬電壓輸入，最大功耗50W，安裝時要確保通風良好，側面、上方和后面分別預留至少2英寸、4英寸間距。連接探頭時，將其接入通道BNC連接器，探頭尖鉤接測量點，接地導線接電路接地點，且要注意模擬輸入最大電壓為150Vrms、200Vpk，示波器機箱必須接地，保障測量準確與安全。

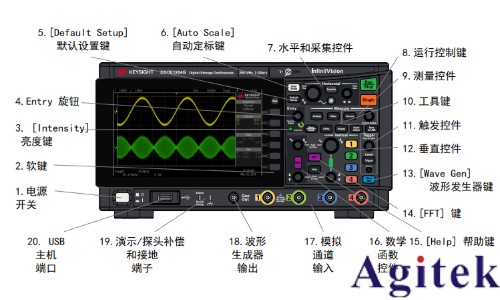

開機后，可按[Default Setup]鍵恢復默認設置，通過[Auto Scale]鍵自動配置顯示輸入信號。若方波波形異常，需補償無源探頭，先將探頭接通道1與前面板演示/探頭補償端子，再按[Default Setup]和[Auto Scale]鍵，接著在對應通道菜單中操作探頭檢查功能，用非金屬工具調整探頭上的微調電容器，直至脈沖波形平穩，且每個通道都需單獨補償。

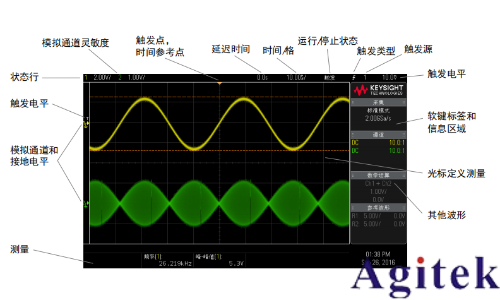

示波器的核心操作涵蓋多個方面。水平控制上，通過水平定標旋鈕調整時間/格，按下可切換微調和粗調，按[Acquire]鍵能選擇正常、XY、滾動等時間模式，開啟縮放功能可拆分顯示正常區與縮放區，便于細致觀察波形。垂直控制時，垂直定標旋鈕調節通道垂直靈敏度，垂直位置旋鈕改變波形垂直位置，還可在通道菜單中設置耦合方式（DC/AC）、帶寬限制等參數。

觸發系統支持邊沿、脈沖寬度、視頻等多種觸發類型，旋轉觸發電平旋鈕可調整觸發電壓，[Trigger]鍵用于選擇觸發類型，[Force]鍵能強制觸發。采集模式有正常、峰值檢測、平均、高分辨率四種，可根據測試需求選擇，比如峰值檢測模式適合捕捉罕見窄脈沖，平均模式能減小噪聲。

此外，示波器還具備豐富的分析功能。FFT光譜分析可將時域信號轉換為頻域，幫助查找串擾和失真問題；數學波形功能支持加、減、乘、除等運算；參考波形功能可保存波形用于對比；模板測試能驗證波形是否符合預設參數。同時，通過USB/LAN端口可實現數據保存、調用和打印，Web界面還支持遠程控制與配置，滿足多樣化測試場景需求 。
