泰克TBS2000B系列示波器使用手冊指南
在電子測試與測量領域，示波器作為核心儀器，其性能與操作便捷性直接影響測試效率與數據準確性。Tektronix TBS2000B系列示波器憑借靈活的帶寬配置、豐富的功能模塊及人性化的操作設計，成為電子工程師調試、驗證電子設計的重要工具。本文將從產品核心特性、基礎操作、關鍵功能應用、數據管理及維護等維度，全面解析該系列示波器的技術要點，助力用戶高效掌握儀器使用方法。
一、產品核心特性與硬件配置

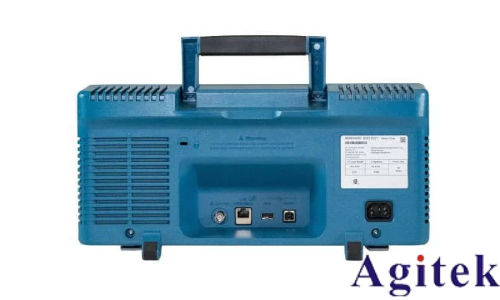

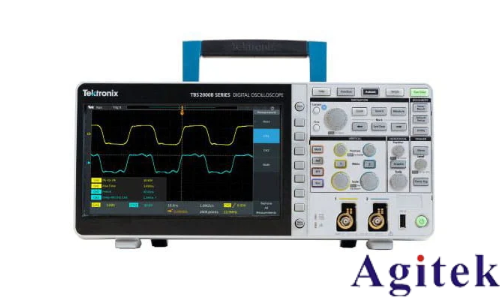

Tektronix TBS2000B系列示波器涵蓋TBS2072B/TBS2074B（70MHz）、TBS2102B/TBS2104B（100MHz）、TBS2202B/TBS2204B（200MHz）共6款型號，分別提供2通道與4通道配置，滿足不同測試場景需求，其核心技術參數與硬件優勢如下：
1.1 核心性能參數
帶寬與采樣能力：帶寬覆蓋70MHz-200MHz，支持現場升級（如70MHz通過許可證升級至100MHz/200MHz）；所有通道采樣速率達1GS/s，半數通道激活時可提升至2GS/s，確保高頻信號精準捕獲。
存儲與波形捕獲：單通道最大記錄長度500萬點，可捕獲多周期信號細節；波形捕獲速率高達10,000個波形/秒，快速發現信號異常（如毛刺、欠幅脈沖）。
顯示與接口：配備9英寸WVGA寬屏彩色顯示器，波形顯示清晰；支持TekVPI?通用探頭接口，可自動識別電壓/電流探頭類型并配置參數，簡化操作流程。
1.2 標配與可選附件
示波器的測試能力需通過適配附件進一步拓展，TBS2000B系列的標準配置與可選附件如下表所示：
類別 | 名稱 | 規格/功能 | 泰克部件編號 |
標配附件 | 電源線（中國） | 適配220V交流電網 | 161-0341-xx |
前面板飾面（簡體中文） | 2通道：335414300；4通道：335415300 | 335414300/335415300 | |
探頭組件 | 70MHz型號配TPP0100，100/200MHz型號配TPP0200 | ||
可選附件 | USB Wi-Fi模塊 | 實現無線遠程控制與編程 | TEKUSBWIFI |
50Ω BNC適配器 | 轉換電纜阻抗以匹配示波器1MΩ輸入 | 013-0227-00 | |
GPIB至USB適配器 | 擴展GPIB通信接口 | TEK-USB-488 | |
軟搬運箱 | 2通道用ACD2000，4通道用ACD4000B | ACD2000/ACD4000B |
二、基礎操作：從開機到信號連接 掌握基礎操作是確保示波器精準工作的前提，本節涵蓋開機設置、語言與時間配置、探頭連接與補償等關鍵步驟。
2.1 開機與初始設置
1. 安全接地：示波器通過電源線接地，需使用專用認證電源線（如中國地區用161-0341-xx），確保接地導線與大地可靠連接，避免電擊風險。
2. 開機流程：將電源線連接至示波器電源接口與電網，按下前面板“Power”按鈕，儀器將自動恢復上次關機前的設置；若需重置為出廠狀態，按下“Default Setup”按鈕即可。
3. 語言與時間配置：
按“Utility”按鈕，選擇“Language”，通過通用旋鈕（Multipurpose Knob）選擇“中文簡體”并確認，同時需安裝對應語言的前面板飾面（如335414300）。
時間設置：進入“Set Date & Time”菜單，依次調整年、月、日、時、分，點擊“Apply”保存，確保文件保存時的時間戳準確。
2.2 探頭連接與補償
探頭是示波器與被測信號的“橋梁”，其連接與補償直接影響測量精度，操作步驟如下：
1. 探頭類型選擇：TBS2000B支持TekVPI?有源探頭與無源探頭，連接時儀器自動識別探頭類型（電壓/電流）；若使用無源探頭，需手動在“Vertical Menu > Probe Setup”中設置衰減系數（默認10X，可快速切換1X/10X）。
2. 探頭補償操作：
將探頭端部連接至前面板“PROBE COMP”的5V接口，接地夾連接至接地端。
按“Autoset”按鈕，屏幕顯示1kHz方波；若波形上升沿圓形（高頻響應不足）或有尖峰（高頻響應過高），使用探頭調整工具旋轉探頭補償孔，直至波形上升沿平直、頂部無過沖。
注意：每更換通道或探頭，需重新進行補償；建議使用最短接地導線（減少信號振蕩與失真）。
三、關鍵功能應用：觸發、采集與波形分析 TBS2000B系列示波器提供靈活的觸發模式、多樣的采集方式及全面的波形分析工具，可精準捕獲并解析復雜信號。
3.1 觸發設置：穩定波形的核心 觸發功能確保示波器在特定信號條件下啟動采集，避免波形抖動，支持邊沿、脈沖寬度、欠幅三種觸發類型，常見應用如下：
1. 邊沿觸發：適用于常規周期信號（如正弦波、方波），操作步驟：
按“Trigger Menu”，選擇“Type > Edge”，設置觸發源（如CH1）、耦合方式（DC/AC/LF Reject/HF Reject）、斜率（上升沿/下降沿）。
調整“Trigger Level”：手動設置電平值，或選擇“Set to 50%”將電平置于信號峰峰值的中點，確保波形穩定顯示。
2.脈沖寬度觸發：用于分析數字信號中的異常脈沖（如窄脈沖干擾），例如檢測寬度大于20ns的正脈沖：
觸發類型選擇“Pulse Width”，極性設為“Positive”，觸發條件設為“>20ns”，電平設為信號邏輯閾值（如TTL的2.0V）。
3. 欠幅觸發：捕獲未達到指定幅度的脈沖（如數字信號中的“ runt”脈沖），需設置高/低兩個門限電平，例如檢測未達到5V高電平的正脈沖：
觸發類型選擇“Runt”，極性設為“Positive”，高門限設為5V，低門限設為0V，觸發條件設為“Runt Occurs”。
3.2 采集模式與參數配置
采集模式決定示波器如何處理采樣數據，需根據被測信號特性選擇：
采集模式 | 適用場景 | 操作要點 |
Sample（采樣） | 常規周期信號，需快速捕獲 | 默認模式，保留每個采集間隔的第一個采樣點 |
Peak Detect（峰值檢測） | 檢測快速瞬態信號（如毛刺） | 捕獲兩個間隔內的最高/最低點，適用于高時基設置 |
Hi Res（高分辨率） | 低頻信號（如直流漂移） | 過采樣并計算平均值，提升16位分辨率 |
Average（平均） | 抑制隨機噪聲（如放大器噪聲） | 設置平均次數（如16次），次數越多噪聲抑制效果越好 |
此外，可通過“Acquire > Record Length”調整采樣點數量（1000點-500萬點），長記錄長度適合捕獲多周期信號或進行后期縮放分析。 | ||
3.3 波形分析工具
1. 自動測量：支持32種自動測量（頻率、周期、峰峰值、上升時間等），最多同時顯示6項測量結果：
按“Measure”按鈕，選擇通道（如CH1），勾選需測量的參數（如頻率、峰峰值），屏幕頂部顯示測量值；若信號存在削波（顯示“Clipping”標識），需調整垂直標度（Vertical Scale）使波形完整顯示。
2. 光標測量：適用于手動精準測量（如兩點間時間差、幅度差）：
3. 按“Cursors”按鈕，默認顯示垂直時間光標；選擇“Amplitude”切換為水平幅度光標，通過通用旋鈕移動光標，屏幕顯示光標位置及差值（ΔT/ΔV）；開啟“Link”功能可同步移動兩個光標。
4. FFT頻譜分析：將時域信號轉換為頻域，快速定位噪聲或諧波成分：
按“FFT”按鈕，設置源通道（如CH1）、垂直單位（dBV RMS/Linear RMS）、窗口類型（Hanning窗適用于正弦信號，矩形窗適用于瞬態信號）。
注意：FFT分析僅支持1000/2000/20K點記錄長度；若出現頻率混疊（假波），需提高采樣速率（調整水平標度）或啟用20MHz帶寬限制。
四、數據管理與遠程控制
TBS2000B支持本地USB存儲與遠程網絡控制，方便數據保存、共享與批量管理。
4.1 數據保存與調出
1. 文件類型與保存路徑：
屏幕圖像：保存為BMP/JPG/PNG格式，按“Save/Recall > Action > Save Image”，選擇USB存儲路徑，文件自動命名為“TEKXXXXX.png”（XXXXX為序號）。
波形數據：支持ISF（內部格式，可重新加載至參考內存）與CSV（兼容Excel，用于數據分析），在“Save Waveform”中選擇保存類型與源通道（如CH1、Math波形）。 儀器設置：保存為SET格式，可快速恢復特定測試場景的配置（如“Save Setup > USB File”）。
2. USB文件管理：通過“File Utility”菜單可新建文件夾、重命名/刪除文件、格式化U盤，建議按測試項目分類存儲文件（如“PowerTest/202405”）。 4.2 遠程控制配置
1. LAN網絡連接：
按“Utility > Config > Ethernet Config”，若網絡支持DHCP，設置“DHCP > ON”，儀器自動獲取IP地址；若為固定IP，手動輸入IP、子網掩碼、網關（如192.168.1.100，子網掩碼255.255.255.0）。
遠程訪問：在PC瀏覽器輸入示波器IP地址，進入e*Scope界面，可遠程控制儀器、查看波形并保存數據。
2. Wi-Fi連接：需外接TEKUSBWIFI模塊，進入“Wi-Fi Config”，開啟Wi-Fi并選擇目標網絡，輸入密碼后獲取IP地址，適用于移動設備（如平板）遠程監控。
五、維護與校準：確保長期精準
定期維護與校準是示波器保持性能的關鍵，TBS2000B系列提供以下操作指南：
1. 信號路徑補償（SPC）：當環境溫度變化超過10℃或使用5mV/格以下垂直標度時，需執行SPC： 移除所有輸入信號，按“Utility > More > Calibration > Signal Path”，點擊“Compensate Signal Paths”，儀器自動校正直流電平誤差，過程約需幾分鐘。
2. 固件升級：泰克官網定期發布固件更新（改進功能或修復漏洞），升級步驟： 從www.tek.com下載最新固件（如TBS2000B.TEK），復制到U盤根目錄。 將U盤插入示波器，按“Utility > Update Firmware”，選擇固件文件并確認，升級期間不可斷電或移除U盤。
3. 自檢與診斷：按“Utility > More > Diagnostics > Self Test”，選擇“Run Self Test”，儀器自動檢測硬件功能（如顯示屏、旋鈕、接口），自檢后恢復出廠設置，建議每季度執行一次。
六、安全注意事項
1. 電源安全：僅使用儀器專用電源線，確保接地可靠；禁止切斷接地導線，避免電擊風險。
2. 探頭使用：根據被測電壓選擇合適測量類別（CAT II）的探頭，避免超出探頭額定電壓（如TPP0200探頭端部至參考端最大電壓300V RMS）；測量時手指需放在探頭防護裝置后方。
3. 環境要求：工作溫度0-50℃，濕度5%-95%（非凝結），海拔不超過3000米；避免在潮濕、易燃易爆環境中使用，確保儀器通風良好（勿遮擋散熱孔）。
Tektronix TBS2000B系列示波器以其高性價比、易用性與多功能性，適用于電子研發、生產測試、教學實驗等場景。通過掌握本文所述的基礎操作、功能應用與維護方法，用戶可充分發揮儀器性能，高效完成信號測試與分析任務。如需進一步了解技術細節，可聯系安泰測試。
