EA直流電源并聯狀態下突加載均流測試

電源并聯擴容的關鍵之處

在實際應用中，為了應對各種不同的使用需求，保證測試的靈活性、節省成本等種種原因，我們需要對多臺直流電源進行并聯達到擴容，以提升輸出電流能力，提高輸出功率。通過單機并聯的組合方式，我們可以獲得更靈活的選型應對方案。

但是電源輸出參數的擴展，僅僅通過將模塊簡單的并聯在一起，并不能保證各模塊輸出電流完全一致。很可能出現模塊間不同負荷的情況，影響整個電源系統的穩定運行。

因此并聯系統中的均流控制一直是電源并聯的重點和難點。

并聯均流簡單來說就是并聯以后，每個電源輸出端的電壓是相等的，而總電路電流等于每個電源上電流之和。但均流并不只論穩態下，更關鍵是在于瞬態和負載突變時的表現。

市場上大多電源并機后，在面對負載突然變化時，常出現電流瞬態輸出不均衡的情況，這會導致每臺單機瞬態帶載量分配異常，系統故障率增加；由于應對負載調整的動態均流能力欠佳，并機擴容容量及系統穩定性均受到限制。

EA電源并機狀態下，突加載均流驗證測試的表現又是如何？一起去看下工程師的現場測試結果。

突加載均流測試設備配置

示波器型號

Tek-MDO34

電流探頭型號

Tek-TCP0150   150A

Tek-TCP404XL 750A

電源型號

EA PSI 10360-120 3U *2臺

負載型號

EA PSB 10360-480

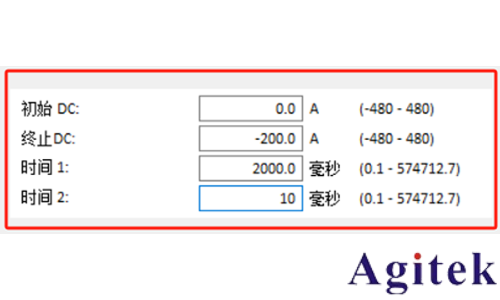

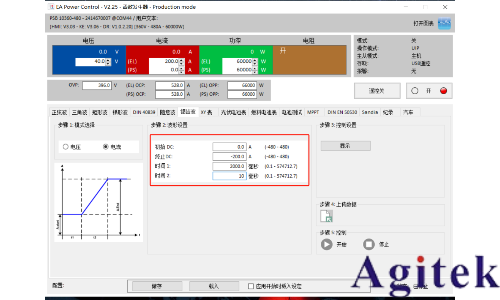

測試數據如下（附圖）：根據實際測試工況，PSB 10360-480模擬了用戶負載拉載，設定如下圖。

0-200A 10ms突加載，PSI 10360-120*2并機均流測試波形如下:

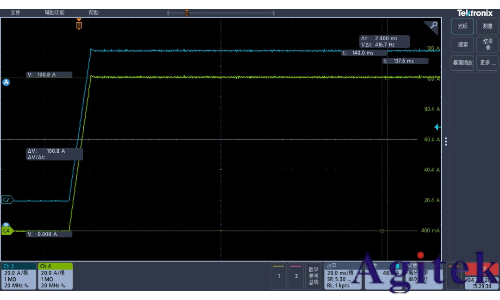

PSI 10360-120

電源輸出電流瞬態增幅測量值：100.8A

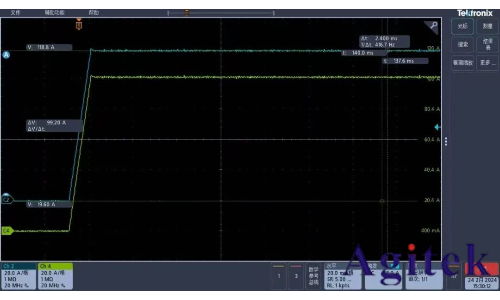

PSI 10360-120

電源輸出電流瞬態增幅測量值：99.2A

測試過程呈現了EA電源并機后應對負載突變的均流瞬態響應，結果十分接近理論值。

EA Elektro-Automatik的可編程直流電源，其模塊化設計、標準化電源和保護模塊，可輕松集成在19″ 機架式或封閉式機柜中。電隔離的主-從總線和共享總線保證所有模塊都安全平等地共享負載，在面對瞬態的電流突變時，仍然能夠完美實現單機的均衡輸出。

如此，

EA電源

EA電源可對多達64臺單機進行并聯，輸出功率高達3.84MW，滿足當下及未來市場對大功率測試系統日益增加的需求。

并聯幾乎不需要冗余，可減少配置冗余設備的成本。

保證系統可靠的工作，提高系統穩定的運行。延長設備使用壽命。
