EL-R 系列：線性穩壓精密直流臺式電源

臺式直流電源，線性調節 - 單路、雙路或三路輸出，模擬控制，30 至 130 瓦，靜音冷卻

單路輸出，30V/1A、18V/3.3A、56V/1.1A、15V/5A、30V/3A

單路、雙路或三路輸出，30V/2A

每個輸出的獨立數字電壓和電流表具有 4 位分辨率

可切換的本地或遠程感應

恒壓或恒流操作

可變 1.5 - 5.0V 輔助輸出，2A (EL302RT)

緊湊的設計使用更少的工作臺空間

靜音無風扇散熱

直流輸出開關，自動模式指示

提供 RS232 或 USB 控制型號（30V/2A 單）

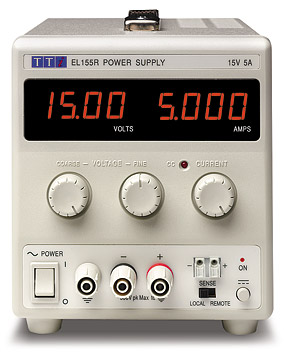

EL-R 系列臺式直流電源(圖1)
精確而簡單
新的 EL-R 系列是從最暢銷的 EL 系列發展而來的。通過添加四位儀表和可切換遠程感應，EL-R 系列提供了更高的精度，同時保留了許多臺式電源用戶喜歡的操作簡單性。
提供八種型號，包括單路、雙路和三路輸出，功率范圍從 30 瓦到 130 瓦。
技術規格輸出

電壓/電流范圍
EL301R	0至>30V；0 至 >1A（30W 標稱功率）
EL183R	0 至 >18V；0 至 >3.3A（60W 標稱功率）
EL302R	0至>30V；0 至 >2A（60W 標稱功率）
EL561R	0 至 >56V；0 至 >1.1A（60W 標稱功率）
EL155R	0 至 >15V；0 至 >5A（75W 標稱功率）
EL303R	0至>30V；0 至 >3A（90W 標稱功率）
EL302RD	2 x（0 至 >30V；0 至 >2A）（120W 標稱功率）
EL302RT	2 x（0 至 >30V；0 至 >2A）加上 1.5 至 5.0V @ 2A（130W 標稱功率）
輸出設定與控制
電壓設定	通過粗略和精細控制。
當前設置	通過單對數控制
輸出模式	恒壓或恒流自動分頻。恒流模式下的CC指示燈。
輸出開關	電子，非隔離。輸出關閉時顯示預設電壓和電流限制。
輸出性能
紋波和噪聲	通常<1mV rms，（CV 模式，20MHz 帶寬）。
負載調節	對于 90% 負載變化，<0.01% 的最大輸出（使用遠程感應）
線路調節	對于 10% 線路變化，<0.01% 的最大輸出
瞬態響應	:<50us 至 50mV 的設置范圍內 5% 至 95% 的負載變化
溫度。系數（電壓）	通常<100ppm/°C
輸出保護
輸出保護	輸出可承受比額定輸出電壓高出 20V 的正向電壓。通過二極管鉗位提供反向保護，電流可達 3A。
輸出連接
輸出端子	通用 4mm 安全接線柱，間距為 19mm (0.75")。端子可接受固定護罩 4mm 插頭、標準 4mm 插頭、叉形端子和裸線。
遙感
感覺選擇	電壓感應通過前面板開關選擇為本地或遠程
感應終端	彈簧式無螺絲端子

儀表規格

顯示類型	雙 4 位儀表，14mm (0.56") LED
電壓表
解析度	10mV
準確性	讀數的 0.3% +/- 3 位數
電流表
解析度	1毫安
準確性	讀數的 0.5% +/- 3 位數

輔助輸出（僅限 EL302RT）

電壓	通過前面板控制可變
儀表精度	0.3% +/- 4 位數
電流限制	最低 2A
負載調節	<3% 90% 負載變化
線路調節	<0.2% for 10% 線電壓變化
紋波和噪聲	通常<5mV rms，<15mV 峰峰值（20MHz 帶寬）
輸出保護	輸出可承受高達 7V 的正向電壓。二極管鉗位反向保護，電流高達 3A。
輸出端子	19mm (0.75") 間距的通用 4mm 安全接線柱
狀態指示	UNREG 燈

一般的

輸入
交流輸入	230V AC 或 115V AC +/- 10%，50/60Hz。安裝類別 II
弗吉尼亞州評級：
EL301R	85 伏安
EL302R、EL302P、EL183R、EL561R	160VA
EL155R、EL303R	250VA
EL302RD、EL302RT	320VA
溫度與環境
工作范圍	+5°C 至 +40°C，20% 至 80% 相對濕度
存儲范圍	-40°C 至 + 70°C
環境的	室內使用，海拔 2000m，污染等級 2
冷卻	靜音無風扇對流冷卻
安全與 EMC
安全	符合 EN61010-1
電磁兼容	符合 EN61326

身體的

尺寸
單輸出型號	140x160x295 毫米（寬x高x深）
雙輸出和三輸出型號	260x160x295 毫米（寬x高x深）
重量
EL301R	3.4公斤
EL302R、EL302P、EL183R、EL561R	4.4公斤
EL155R、EL303R	5.0公斤
EL302RD、EL302RT	7.5公斤
