費思FTD系列大功率高精度雙向直流電源

費思FTD系列雙向直流電源，是一款全數字控制的，寬范圍的，高功率因數、高精度、高速度的大功率雙向直流電源系統。FTD系列采用AC/DC、DC/DC雙向變換兩級架構， AC/DC雙向變換采用四象限SVPWM技術，能量雙向流動，功率因素高達0.99以上，并網諧波污染小;DC/DC雙向變換采用高頻電路，輸出響應快，輸出電壓范圍寬。架構能有效平穩母線電壓在突加時的波動，從而提高整機輸出的動態響應時間。

FTD系列廣泛適用于新能源汽車電機，電控測試、動力電池組充放電測試、電力電子測試等領域。

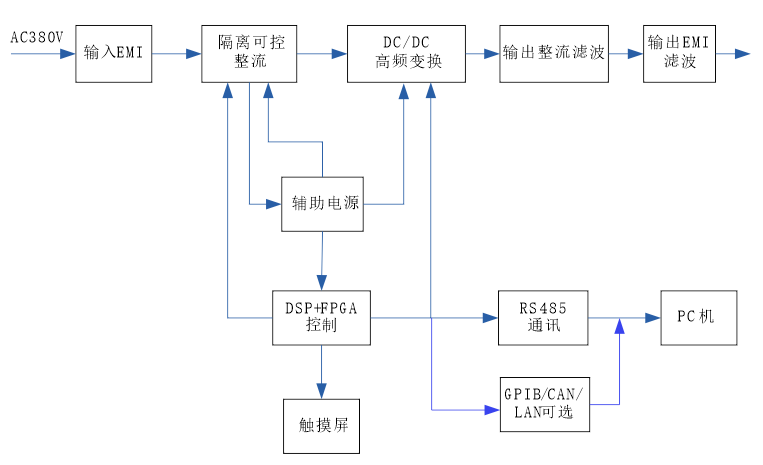

系統拓撲圖：

產品特點：

1、100%能量回饋，饋網電流污染小，額定工作時諧波<3%;

2、輸入功率因數高:>0.99;

3、支持恒壓、恒流、恒功率等多種輸出模式;

4、高效工頻隔離變壓器，直流側與交流側電網相互隔離;

5、軟硬件多重保護

6、液晶觸摸屏顯示控制，多種通訊接口;

7、遠程操作提供標準上位機軟件，協議開放，支持第三方指令控制采用兩級變換，IGBT電路方式，純數字化控制，技術領先;

8、四象限工作，能量可雙向流動;

9、電路結構采用三相PWM整流逆變+DC/DC雙向變換雙級電路，能實現寬范圍直流電壓輸出、控制精度高、動態響應快;

10、協議開放，支持第三方指令控制;

11、采用高頻雙向DC/DC變換技術，輸出直流穩定度高，連續性好具有良好的EMC電磁兼容性;

12、遠程操作提供標準上位機軟件，協議開放，支持第三方指令控制。

顯示操作

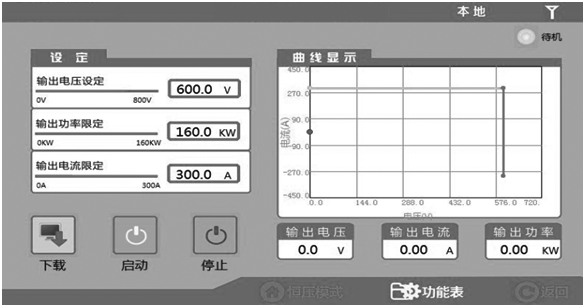

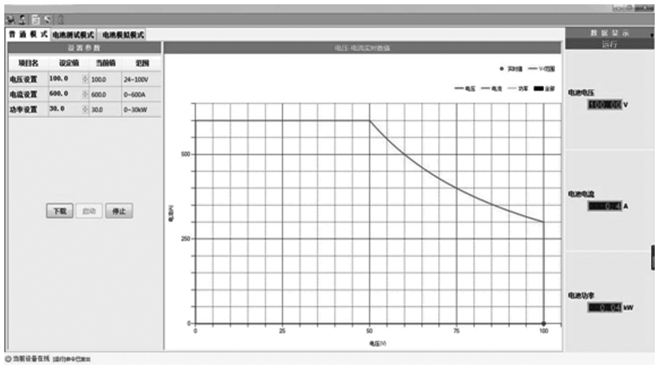

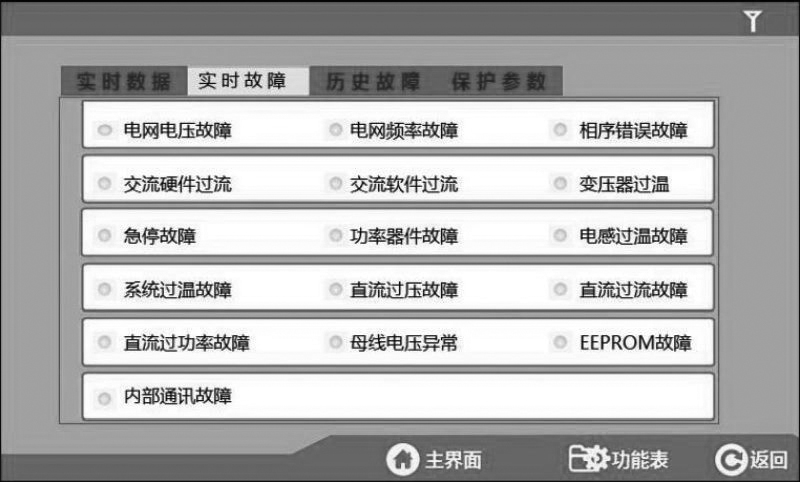

操作分為本地操作和上位機遠程操作，操作界面示意如下：

應用

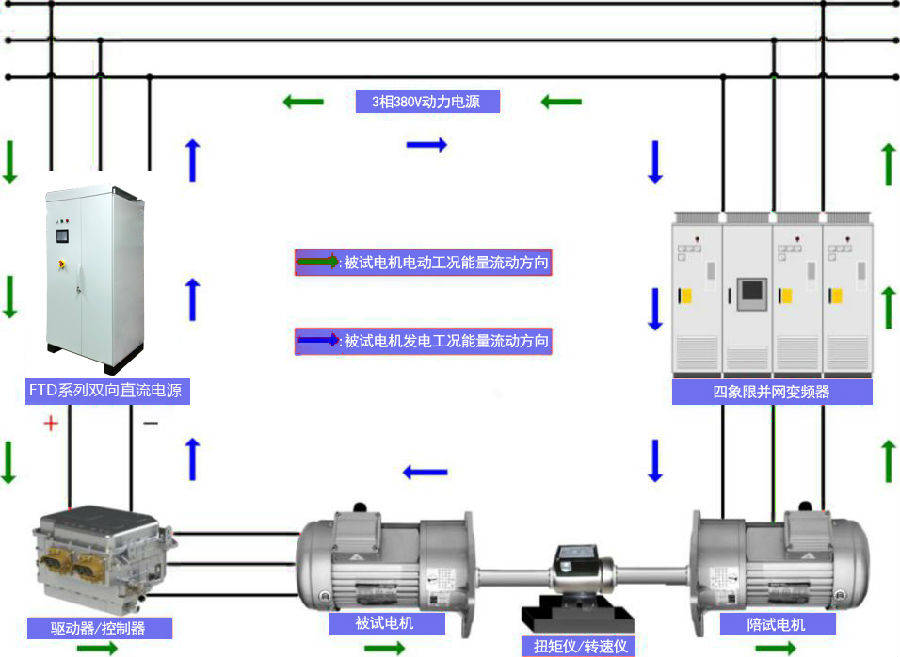

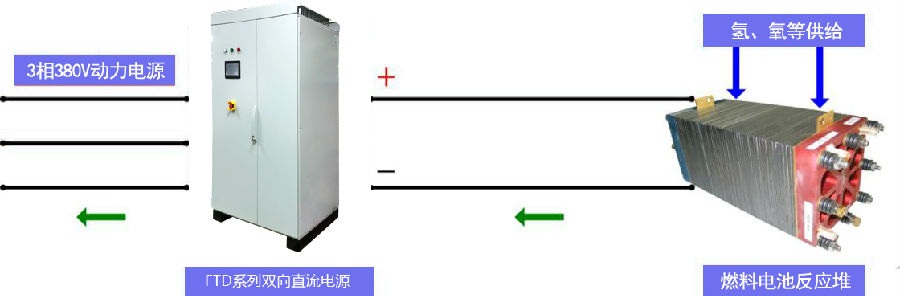

FTD系列雙向直流電源既可做為精度高、響應快的電源，也可做為功能豐富的回饋式直流電子負載，用于燃料電池堆、燃料電池發動機系統、動力電池包、超級電容、直流電源、充電機等的放電測試。

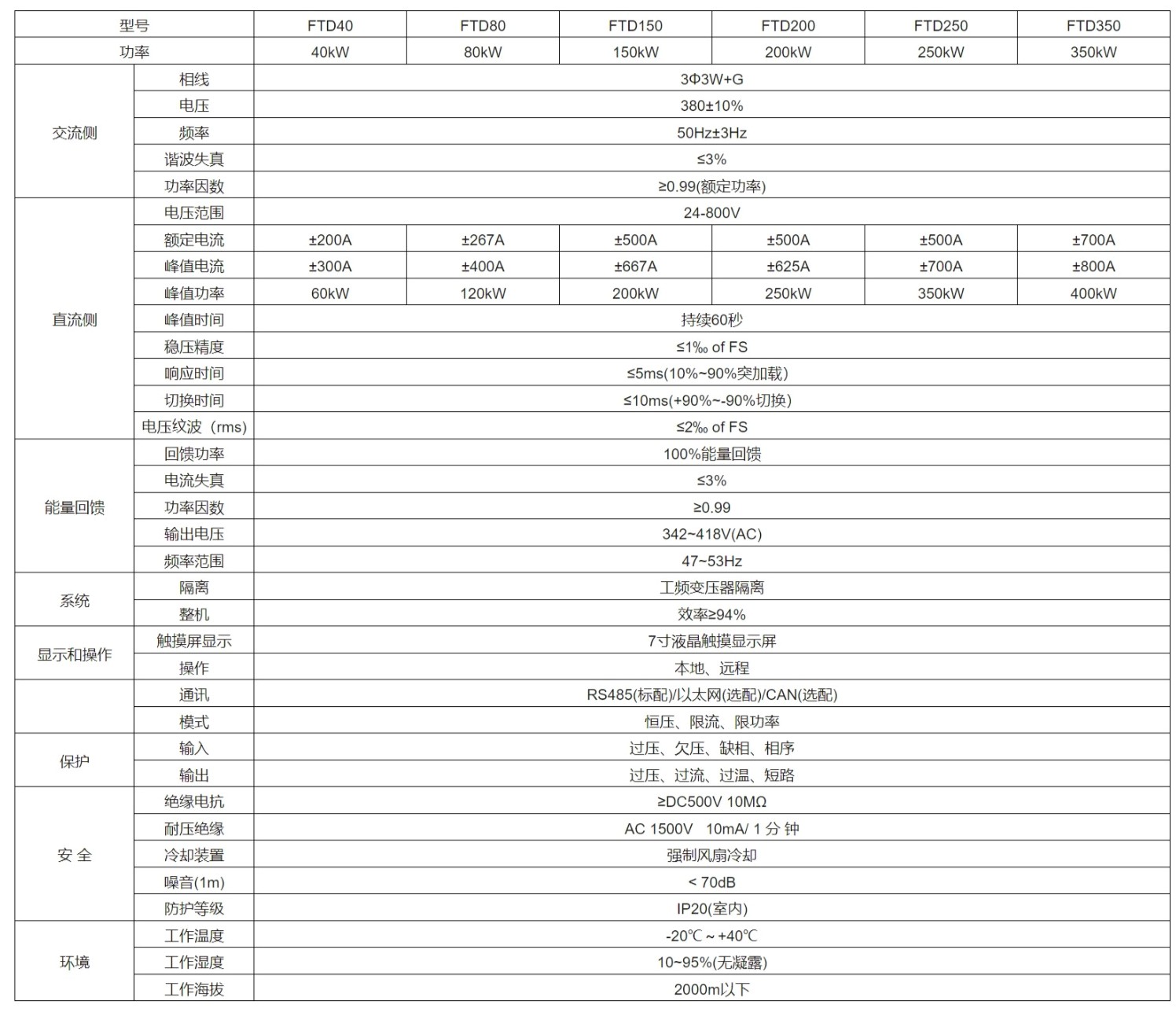

規格參數：
