混合信號示波器是電子測量領域中的重要工具，能夠同時測量模擬和數字信號，廣泛應用于電子產品研發、維修和故障診斷等領域。泰克MSO4102B-L作為一款高性能的混合信號示波器，憑借其優秀的技術參數和強大的功能，在市場上廣受好評。本文將對其進行詳細介紹，并分析其主要特點及應用場景。

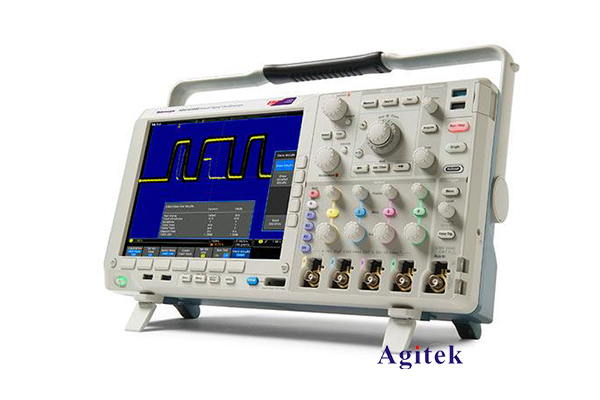

泰克MSO4102B-L是一款4通道混合信號示波器，采用10.1英寸高清電容式觸摸屏，實現了直觀的操作體驗。該示波器具有100MHz的模擬帶寬，2.5GS/s的實時采樣率，可同時采集4個模擬通道和16個數字通道信號。

技術參數

1. 模擬通道

- 通道數：4個

- 帶寬：100MHz

- 實時采樣率：2.5GS/s

- 垂直分辨率：8位

- 輸入耦合方式：AC/DC/GND

- 輸入阻抗：1MΩ||16pF

2. 數字通道

- 通道數：16個

- 采樣率：1.25GS/s

- 輸入電平：TTL/CMOS兼容

- 輸入阻抗：100kΩ||4pF

3. 觸發系統

- 觸發類型：邊沿、脈寬、視頻、串行總線、邏輯等

- 觸發靈敏度：0.5div

- 觸發抖動：<10ps

4. 存儲深度

- 模擬通道：10Mpts/通道

- 數字通道：10Mpts

5. 其他參數

- 波形存儲：100個

- 波形數學運算：20種

- 測量項目：27種

- 波形分析：FFT、眼圖測試等

- 接口：USB、LAN、HDMI

- 尺寸：454mm×293mm×147mm

- 重量：6kg

功能特點

1. 強大的分析功能

MSO4102B-L擁有豐富的波形分析功能，除了基本的測量項目外，還支持FFT頻譜分析、眼圖測試、高級觸發等功能，為用戶提供了更為全面的分析手段。

2. 直觀的操作體驗

10.1英寸大尺寸電容式觸摸屏，使用起來更加便捷和靈活，配合完善的觸摸手勢操作，用戶可以輕松地縮放、滾動和調節波形。

3. 高性能采集

100MHz的模擬帶寬和2.5GS/s的實時采樣率，確保了采集信號的完整性和精度，可以捕獲快速瞬態事件。數字通道采樣率高達1.25GS/s，對于高速數字信號的采集也能勝任。

4. 豐富的接口

MSO4102B-L提供了USB、LAN、HDMI等多種接口，可以實現與PC、打印機等外部設備的無縫連接，提高了數據傳輸和報告輸出的便捷性。

應用場景

1. 電子產品設計調試

MSO4102B-L可廣泛應用于電子產品的研發、調試和維修，包括模擬電路、數字電路、嵌入式系統等領域，能夠全面地診斷產品性能和故障。

2. 通信系統測試

憑借出色的觸發和分析功能，MSO4102B-L非常適用于測試和分析高速串行總線信號，如USB、HDMI、PCIe等，可以快速定位和解決通信系統中的問題。

3. 功率電子測試

對于開關電源、逆變器等功率電子設備，MSO4102B-L的性能可以勝任相關測試，如功率波形分析、諧波測量等，為用戶提供全面的分析支持。

4. 教育培訓領域

作為高性能混合信號示波器，MSO4102B-L在教學和培訓中扮演著重要角色，可以幫助學生深入理解模擬和數字電路的工作原理。

綜上所述，泰克MSO4102B-L混合信號示波器憑借其優異的技術參數和強大的功能，在電子測量領域廣受好評。其高性能的采集能力、豐富的分析手段以及出色的操作體驗，都為用戶提供了卓越的使用體驗。無論是在電子產品研發、通信系統測試，還是功率電子應用等領域，MSO4102B-L都展現出了出色的表現，必將為各行業用戶帶來便利和價值。
