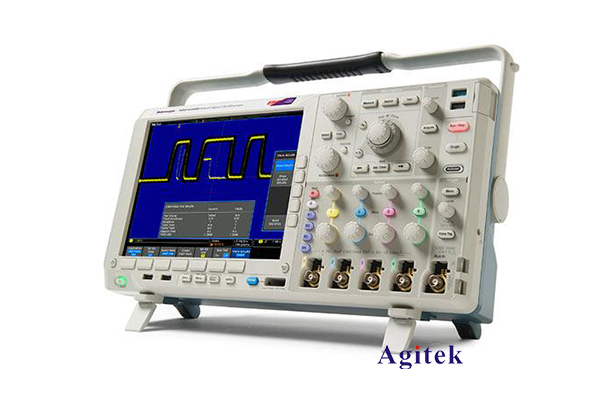

泰克MSO4054B是一款高性能的混合信號示波器，能夠同時顯示模擬和數字信號。其4個模擬通道和16個數字通道，為用戶提供強大的測試和分析能力。該示波器采用9英寸高分辨率的色彩觸摸屏，用戶操作界面直觀友好，使用簡單方便。憑借出色的性能表現和優秀的使用體驗，MSO4054B廣泛應用于電子電路設計、調試和分析等領域。

一. 主要參數

1. 模擬通道:

- 通道數: 4路

- 帶寬: 500MHz

- 采樣率: 每通道5GS/s

- 輸入阻抗: 1M歐姆/16pF

- 垂直靈敏度: 1mV/div至10V/div

- 最大輸入電壓: 300Vrms

2. 數字通道:

- 通道數: 16路

- 采樣率: 每通道1.25GS/s

- 輸入阻抗: 100k歐姆/4pF

- 最大輸入電壓: 40V峰峰值

3. 觸發系統:

- 觸發類型: 邊沿、脈寬、視頻、丙類、時間限制、邏輯、總線觸發等

- 觸發靈敏度: 0.4div(直流耦合)

- 最小觸發脈沖寬度: 2ns

4. 波形捕獲和存儲:

- 記錄長度: 最大40M點/通道

- 存儲深度: 4通道10M點/通道或16通道5M點/通道

- 波形捕獲速率: 最高500，000 wfm/s

5. 測量和分析功能:

- 自動測量: 36種測量參數

- 光標測量: 時間、電壓和頻率

- 數學運算: 加、減、乘、除、FFT等

- 統計分析: 最大值、最小值、平均值等

6. 其他參數:

- 顯示屏: 9英寸高分辨率彩色TFT LCD，分辨率1024x600

- 接口: USB Host/Device，LAN，GPIB(可選)，VGA

- 電源: 100-240VAC，45-66Hz

- 尺寸: 426mm(寬)x288mm(高)x141mm(深)

- 重量: 6.3kg

二. 主要特性

1. 強大的混合信號測試能力: MSO4054B集成了4通道模擬示波器和16通道數字邏輯分析儀，可以同時顯示模擬波形和數字信號，為用戶提供全面的測試和分析能力。

2. 高性能的波形捕獲和存儲: 該示波器具有500MHz帶寬、每通道5GS/s的采樣率，以及高達40M點的存儲深度，能夠捕獲和存儲復雜的瞬態信號。

3. 出色的觸發性能: 該示波器支持多種觸發模式，如邊沿、脈寬、視頻、邏輯等，并具有高靈敏度的觸發電路，能夠精準捕獲所需的觸發事件。

4. 強大的測量和分析功能: MSO4054B提供36種自動測量參數，支持光標測量、數學運算、統計分析等功能，可以全面分析信號特性。

5. 人性化的操作界面: 9英寸高分辨率觸摸屏，直觀的用戶界面設計，使用戶能夠快速上手，提高工作效率。

三. 應用場景

MSO4054B廣泛應用于以下領域:

1. 電子電路設計與調試: 在電路設計、調試和分析過程中，該示波器能夠同時顯示模擬電路和數字邏輯電路的信號，幫助工程師快速定位問題所在，提高調試效率。

2. 嵌入式系統開發: 對于基于微控制器或FPGA的嵌入式系統，MSO4054B可以同時監測系統的模擬和數字信號，為開發和調試提供有力支持。

3. 汽車電子系統診斷: 現代汽車電子系統日益復雜，MSO4054B可以有效診斷和分析汽車電子控制單元(ECU)的輸入輸出信號，協助維修人員快速定位故障。

4. 功率電子產品測試: 對于開關電源、逆變器等功率電子設備，該示波器可以精準捕獲和分析各種瞬態信號，為產品設計和性能優化提供重要數據支持。

5. 通信系統測試: 在通信設備、雷達系統等領域，MSO4054B可以測試和分析各種通信協議信號，為工程師提供強大的測試工具。

總之，泰克MSO4054B混合信號示波器憑借其出色的性能參數和豐富的測試分析功能，在電子設計、調試和維護等領域發揮著重要作用，是電子工程師的得力助手。
