作為測量電子信號的重要工具，示波器在電子工程領域應用廣泛。泰克DPO3054是一款性能優異的數字熒光示波器，廣受電子工程師的青睞。它具備強大的功能和出色的性能，為各類電子電路的分析和調試提供了便利。

一、產品概述

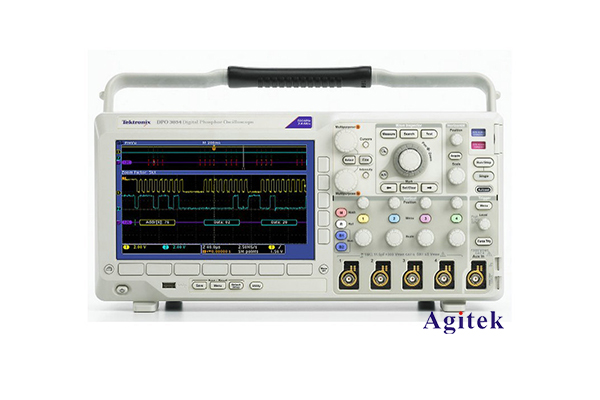

泰克DPO3054是一款4通道數字熒光示波器，帶寬為500MHz，采樣率可達2.5GS/s。其獨特的數字熒光顯示技術，能夠?qū)崟r(shí)捕獲和顯示信號的動態變化情況，使用戶能更好地觀察和分析信號特性。該機型采用7英寸高分辨率彩色液晶顯示屏，配合人性化的操作界面，為用戶提供了優質的使用體驗。

二、主要參數

1.帶寬：500MHz

2.采樣率：2.5GS/s (實時采樣)

3.通道數：4通道

4.垂直分辯率：8bit

5.輸入阻抗：1MΩ//16pF或50Ω

6.最大輸入電壓：300Vrms，CAT II

7.觸發模式：邊沿、脈沖、視頻、窗口、超時、邊沿HF抑制、線路、總線等

8.測量功能：幅度、時間、頻率、相位、延遲等19種常用參數測量

9.存儲深度：10Mpts/通道

10.顯示屏：7英寸彩色LCD，800x480分辨率

11.外形尺寸：365mm(寬)×159mm(高)×118mm(深)

12.重量：3.6kg

三、主要功能

1.數字熒光顯示技術：能夠?qū)崟r(shí)捕獲和顯示信號的動態變化情況，有利于觀察和分析信號特性。

2.多通道同步采集：4通道同步采集，可同時觀察和分析多路信號。

3.豐富的觸發方式：提供多種觸發方式，滿足不同測量需求。

4.強大的測量功能：支持19種常用電參數測量，大幅提升工作效率。

5.海量存儲深度：最大存儲深度可達10Mpts/通道，便于查看和分析歷史信號。

6.便捷的連接性：提供USB、LAN等接口，支持?jǐn)?shù)據導出和遠程控制。

7.人性化操作界面：7英寸高分辨率彩色LCD顯示屏，配合直觀的操作界面，使用更加方便。

四、典型應用場景

泰克DPO3054數字熒光示波器廣泛應用于電子電路設計、調試、維護等領域，主要包括：

1.電子產品開發：可用于各類電子產品(如通信設備、消費電子、工業控制等)的電路分析和故障診斷。

2.電力電子系統：適用于開關電源、逆變器、電機驅動等電力電子系統的測試與分析。

3.嵌入式系統調試：可用于嵌入式系統(如單片機、DSP等)的軟硬件調試。

4.汽車電子檢測：可用于汽車電子控制系統(如發動機控制、變速箱控制等)的檢測與維修。

5.教學科研：在高校和科研機構中廣泛應用于電子實驗教學和科研項目的信號測量與分析。

綜上所述，泰克DPO3054數字熒光示波器憑借其出色的性能和豐富的功能，為電子工程師提供了一款優質的測量工具，在電子行業得到了廣泛應用。其人性化的設計和易用性，也使其成為實驗室、工廠車間乃至維修現場的好幫手。
