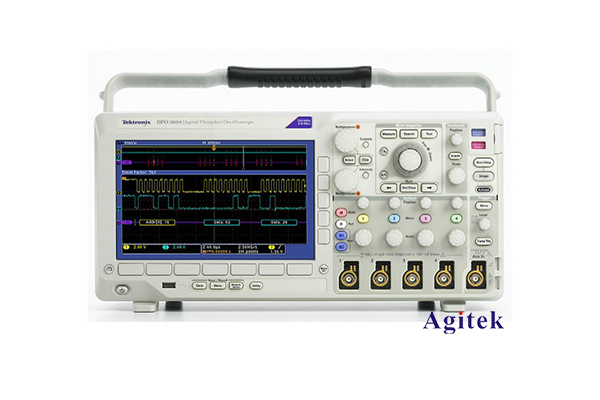

作為一款專業級的數字熒光示波器，泰克DPO3014以其優秀的性能和人性化設計備受專業用戶的青睞。這款示波器憑借出色的技術指標和強大的功能，為廣大用戶提供了一個功能全面、操作簡便的測量工具。下面我們將對DPO3014的主要參數和特性進行詳細介紹。

產品亮點

1. 帶寬和采樣率

DPO3014擁有100MHz的帶寬和2.5GS/s的實時采樣率，能夠準確捕捉高速信號的細節變化。這使得它在高頻電路、開關電源等領域有著廣泛的應用前景。

2. 通道數和輸入阻抗

DPO3014配備4個輸入通道，每個通道的輸入阻抗可以在1MΩ和50Ω之間靈活切換，滿足不同測量需求。通道間的隔離度高達 60dB，可有效避免通道間串擾。

3. 垂直分辨率和動態范圍

該示波器采用12位A/D轉換器，垂直分辨率高達1mV/div，動態范圍達到9div，能夠捕捉微弱信號的細節變化，為用戶提供了出色的測量精度。

4. 觸發系統

DPO3014配備強大的觸發系統，包括邊沿、脈寬、視頻、串行總線等多種觸發模式，能夠靈活滿足復雜信號的捕獲需求。同時還支持觸發延遲和觸發限制等功能，大大提高了觸發的靈活性和可靠性。

5. 存儲深度和存儲模式

該示波器提供10M點的存儲深度，能夠記錄長時間的信號波形。存儲模式包括普通模式、峰值檢測模式和平均模式，可滿足不同測量需求。

6. 波形分析功能

DPO3014集成了豐富的波形分析功能，包括光標測量、自動測量、FFT頻譜分析等，能夠快速完成各種參數測量和信號分析。

7. 用戶界面和連接性

DPO3014采用7英寸TFT彩色LCD顯示屏，界面清晰直觀，操作簡單易學。儀器背面提供USB、LAN等接口，方便與電腦或其他設備進行數據傳輸和遠程控制。

性能參數

- 模型：DPO3014

- 帶寬：100MHz

- 采樣率：2.5GS/s

- 通道數：4

- 輸入阻抗：1MΩ/50Ω

- 垂直分辨率：12位，1mV/div

- 存儲深度：10M點

- 觸發模式：邊沿、脈寬、視頻、串行總線等

- 測量功能：光標測量、自動測量、FFT頻譜分析等

- 顯示屏：7英寸TFT彩色LCD

- 接口：USB、LAN

- 尺寸：371mm × 188mm × 128mm

- 重量：3.6 kg

作為一款專業級數字熒光示波器，泰克DPO3014以其卓越的性能和豐富的功能，為廣大電子工程師和研究人員提供了一個出色的測量解決方案。它不僅具備出色的基本參數，還擁有強大的分析能力，為用戶的工作帶來了便利和效率。憑借其卓越的性價比，DPO3014無疑是專業級測量領域的理想之選。
