泰克示波器MSO46主要指標：

模擬帶寬：200 MHz - 1.5 GHz

模擬通道：6通道

數字通道：最多48條(可選)

采樣率：高達 6.25 GS/s

記錄長度：31.25 M 至 62.5 M 點

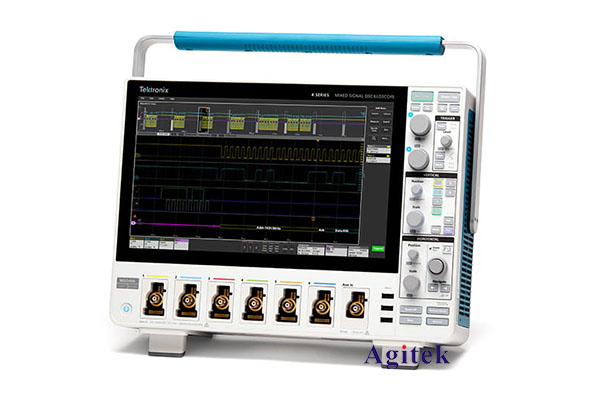

泰克示波器MSO4系列產品介紹：

同類產品中超大的顯示以及屢獲殊榮的用戶界面

4 系列 MSO 采用與屢獲殊榮的 5 系列相同的觸摸式用戶界面技術，以及同類產品中超大的顯示和超高分辨率的顯示，打造了示波器全新的操作體驗。

13.3 英寸高清顯示屏

6.1 英寸(15.5 厘米)深，適合有限的工作臺空間

出色的細節設計和多達 6 條Flex channel的輸入通道

任何通道都可以顯示波形、頻譜或兩者

任何一條輸入通道都可連接邏輯探頭來查看八條數字通道

所有通道均具備出色的細節設計和準確的測量

12 位垂直分辨率(高分辨率模式下可達 16 位)

在所有模擬和數字通道上實時采樣率高達 6.25 GS/s

高達 62.5 M 點記錄長度

更多功能和可升級

立即獲取所需的所有調試功能，或在需要時添加這些功能 - 無需將其發回來。

高達 1.5 GHz 帶寬

高達 62.5 M 點記錄長度

數字通道：每個 TLP058 邏輯探頭提供 8 條數字通道

DVM/頻率計數器(在注冊后免費提供)

任意波形/函數發生器

高級分析

串行總線解碼和觸發

頻譜視圖混合域分析

自動功率測量

規格一覽

輸入通道：

4 或 6 路 FlexChannel 輸入,每個 FlexChannel 提供一個模擬信號輸入或者連接TLP058 探頭實現 8 路數字邏輯輸入

帶寬：

200 MHz、350 MHz、500 MHz、1 GHz 或 1.5 GHz

采樣率：

在所有模擬/數字通道上實時采樣率高達 6.25 GS/s

記錄長度：

31.25 或 62.5 M 點 ,垂直分辨率 ,12 位

高分辨率模式下高達 16 位, 信號生成1

任意波形、正弦波、方波、脈沖、斜坡、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢、Cardiac

數字電壓表：

4 位交流有效值電壓，直流電壓

直流 + 交流有效值電壓

觸發頻率計數器2 : 8 位

高級分析1

自動功率測量 頻譜視圖的混合域分析

協議支持1

10Base-T, 100Base-TX,CAN, CAN FD, LIN, FlexRayI2，SPI, I2S, LJ, RJ, TDM , I3C MIL-STD-1553、ARINC 429RS-232、RS-422、RS-485、UART, SENT ,SPMIUSB 2.0 LS、FS、HS

顯示器：

13.3 英寸(338 毫米):高清彩色 (1920 x 1080) 電容式觸摸屏

尺寸(高 x 寬 x 深)

280 毫米 x 450 毫米 x 155 毫米:(9.8 英寸 x 17.7 英寸 x 6.1 英寸)

重量:16 磅(7.3 千克)
