隨著電子技術的不斷發展，測量和分析各種電子信號的需求也日益增加。在眾多測量儀器中，示波器作為電子工程師最常用的工具之一，在電路分析、調試及故障排查方面發揮著關鍵作用。泰克MDO4104B-6混合域示波器是一款具有多種先進功能的高性能測量儀器，其獨特的設計能夠幫助用戶更好地了解和分析電路中的各類信號。本文將詳細介紹該示波器的主要參數和功能特性，以期為相關從業人員提供有價值的參考。

一、儀器概述

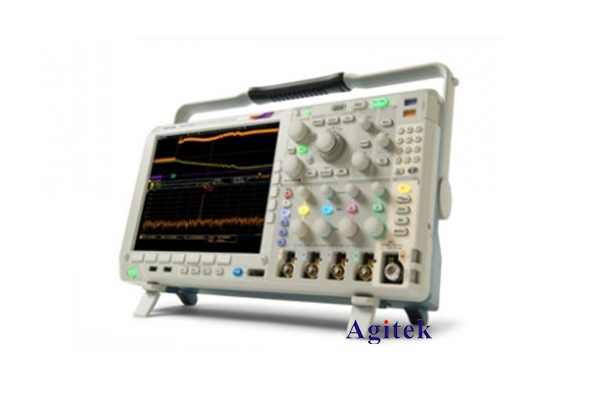

泰克MDO4104B-6混合域示波器采用4個模擬通道，可同時捕獲和顯示多路信號波形。該示波器具有100MHz帶寬，并提供每通道最高2.5GS/s的采樣率，能夠準確捕獲快速變化的信號。此外，它還內置了16通道數字邏輯分析儀，可對數字電路進行有效的分析和調試。值得一提的是，該示波器還集成了頻譜分析儀功能，可實時顯示信號的頻譜特性，為用戶提供更加全面的信號分析。

二、主要參數

1. 模擬通道

- 通道數：4路

- 帶寬：100MHz

- 采樣率：每通道最高2.5GS/s

- 垂直分辨率：8位

- 輸入阻抗：1MΩ//16pF

2. 數字邏輯分析儀

- 通道數：16路

- 采樣率：最高500MS/s

- 輸入電平：TTL/CMOS兼容

3. 頻譜分析儀

- 頻率范圍：0Hz ~ 3GHz

- 分辨率帶寬：1Hz ~ 1MHz

- 最小分辨率帶寬：1Hz

- 動態范圍：>70dB

4. 存儲深度

- 每通道最大存儲深度：50Mpts

5. 觸發系統

- 觸發類型：邊沿、脈寬、視頻、丟失/重復、時間限制、邏輯、總線

- 觸發靈敏度：0.3div

6. 其他參數

- 顯示屏：10.4英寸彩色液晶顯示屏

- 接口：USB Host/Device，LAN，GPIB(可選)

- 尺寸：426.2 x 249 x 159.5 mm

- 重量：6.3 kg

三、主要功能

1. 混合域分析

該示波器集成了模擬信號捕獲、數字邏輯分析和頻譜分析等功能于一體，能夠同時觀察和分析電路中的各類信號，為用戶提供更加全面的測量和診斷手段。

2. 高采樣率和存儲深度

MDO4104B-6具有每通道最高2.5GS/s的采樣率和50Mpts的存儲深度，可以準確捕獲快速變化的信號，為信號分析提供充足的數據支持。

3. 強大的觸發功能

該示波器提供多種觸發模式，如邊沿觸發、脈寬觸發、邏輯觸發等，能夠靈活地捕獲感興趣的信號事件，滿足用戶的各種測量需求。

4. 頻譜分析功能

內置的頻譜分析儀可對信號進行頻域分析，幫助用戶快速定位和診斷信號中的諧波問題或干擾源。

5. 豐富的接口

MDO4104B-6配備了USB、LAN和GPIB(可選)接口，支持數據導出、遠程控制等功能，提高了工作效率和靈活性。

四、典型應用場景

1. 數字電路調試

該示波器的數字邏輯分析功能能夠同時捕獲和顯示多路數字信號，有助于分析數字電路的時序特性，定位邏輯錯誤。

2. 開關電源分析

MDO4104B-6可以同時觀察開關電源電路中的模擬和數字信號，并對其進行頻譜分析，有利于診斷開關電源中的諧波問題和噪聲問題。

3. 射頻電路測試

隨著集成度的提高，射頻電路中往往存在模擬和數字混合的情況。該示波器可以全面地捕獲和分析這類電路中的各種信號，為用戶提供有效的測試手段。

4. 嵌入式系統調試

對于嵌入式系統而言，模擬信號和數字信號的協同分析很關鍵。MDO4104B-6可以同時監測系統中的模擬和數字信號，為調試和優化嵌入式系統提供強大支持。

總之，泰克MDO4104B-6混合域示波器憑借其優越的性能參數和多功能特性，能夠為用戶提供更加全面和高效的測量分析能力。該儀器的推出不僅豐富了示波器產品線，也為電子工程師在日常工作中提供了更加強大的測量工具。隨著技術的不斷進步，相信這款混合域示波器必將在未來的電子測試領域發揮更加重要的作用。
