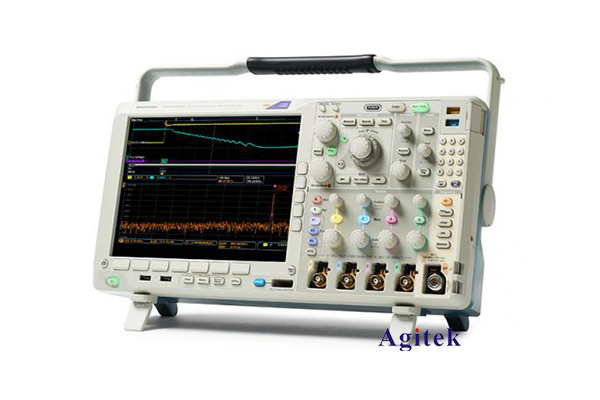

隨著電子技術的不斷發展，電路的復雜程度越來越高，對測量設備的性能要求也越來越嚴格。傳統的示波器已經無法完全滿足當今電子產品研發和維修的需求。為此，泰克推出了MDO4034C混合域示波器，該示波器集頻譜分析儀、邏輯分析儀和示波器于一身，具有強大的混合域分析能力。下面我們將對該示波器的主要性能指標和功能特點進行詳細介紹。

1. 主要參數指標

MDO4034C混合域示波器采用4通道模擬信號輸入，每通道帶寬高達350MHz，采樣率高達每通道2.5GS/s。儀器配有1GHz的射頻輸入端口，可對射頻信號進行時域和頻域分析。16通道邏輯分析儀可對數字信號進行捕獲和分析。此外，該示波器還配有串行總線分析功能，可對多種常見的串行總線協議進行解碼分析。

2. 功能特點

（1）集成頻譜分析儀功能

MDO4034C集成了頻譜分析儀功能，用戶可以在時域波形顯示的同時，實時查看目標信號的頻譜特性。頻譜分析功能支持實時捕獲高達1GHz的寬帶射頻信號，最小分辨帶寬可達1Hz，動態范圍高達95dB，可滿足對復雜電路中射頻信號的分析需求。

（2）內置邏輯分析儀

該示波器內置16通道邏輯分析儀，能夠?qū)?shù)字信號進行捕獲和分析。邏輯分析儀的采樣率高達500MS/s，可以精確捕獲快速的數字信號。用戶可以將模擬通道和邏輯通道進行關聯分析，以了解數字電路的工作狀態。

（3）串行總線分析功能

MDO4034C集成了多種常見的串行總線分析功能，包括I2C、SPI、RS-232/422/485/UART、CAN、LIN、FlexRay、MIL-STD-1553、ARINC429等。用戶可以對這些總線上的數據幀進行捕獲、解碼和分析，方便對數字電路進行故障診斷和調試。

（4）觸發功能強大

該示波器具有強大的觸發功能，包括邊沿、脈寬、邏輯、視頻等多種觸發模式。其中邏輯觸發可以根據多達8通道的邏輯組合狀態進行觸發，能夠捕獲復雜的邏輯事件。此外，還支持觸發延遲和觸發holdoff功能，可以靈活地控制觸發時機。

（5）波形分析功能豐富

MDO4034C提供了豐富的波形分析功能，包括光標測量、自動測量、FFT頻譜分析、數學運算等。自動測量功能提供30多種常用的電氣參數測量，如電壓、電流、時間等。FFT頻譜分析功能可以對模擬信號進行快速傅里葉變換，方便分析信號的頻譜特性。此外，該示波器還支持多達10個數學運算通道，用戶可以對捕獲的波形進行復雜的運算分析。

3. 應用案例

作為一款集成了頻譜分析儀、邏輯分析儀和串行總線分析功能的混合域示波器，MDO4034C廣泛應用于電子產品的研發和維修領域。

（1）射頻電路分析

在射頻電路設計和調試中，MDO4034C可以同時對模擬信號和射頻信號進行時域和頻域分析。用戶可以通過示波器的波形顯示快速定位問題所在，再利用頻譜分析功能查看信號的頻譜特性，有助于分析電路中的諧波、噪聲等問題，提高電路設計的質量。

（2）數字電路調試

對于數字電路，MDO4034C內置的邏輯分析儀功能可以對數字信號進行精確捕獲和分析。同時，串行總線分析功能可以解碼分析常見的數字總線協議，幫助工程師快速定位數字電路中的故障點。通過關聯分析模擬信號和數字信號，用戶能夠更深入地了解數字電路的工作狀態，提高調試效率。

（3）功率電子電路測試

在功率電子電路的測試中，MDO4034C可以同時測量電壓、電流等模擬量，并分析開關管的驅動信號、反饋信號等數字量。通過對模擬量和數字量的綜合分析，用戶可以全面掌握功率電路的工作狀態，為電路優化提供依據。

總之，泰克MDO4034C混合域示波器集成了強大的頻譜分析、邏輯分析和串行總線分析功能，為電子電路的研發和維修提供了全面、高效的測量和分析手段，是當今電子測量領域的佼佼者。
